SN65LVDS180-Q1 汽車類高速差動線路收發器

數據： High-Speed Differential Line Drivers and Receivers. 數據表

描述

SN65LVDS180，SN65LVDS050和SN65LVDS051是差分線路驅動器和接收器，使用低壓差分信號（LVDS）實現高達400 Mbps的信號速率。符合TIA /EIA-644標準的電氣接口可在100Ω負載下提供最小差分輸出電壓247 mV，并可接收50 mV信號，發送器和接收器之間的地電位差高達1 V. p>

該器件和信號技術的預期應用是通過大約100Ω特征阻抗的受控阻抗介質進行點對點基帶數據傳輸。傳輸介質可以是印刷電路板跡線，背板或電纜。（注意：數據傳輸?shù)淖罱K速率和距離取決于介質的衰減特性，與環境耦合的噪聲以及其他特定應用特性）。

設備提供各種驅動器，接收器，并在行業標準足跡中實現組合。由于這些器件旨在用于單工或分布式單工總線結構，因此驅動器使能功能不會將差分輸出置于高阻態，而是斷開輸入并降低器件使用的靜態功耗。（對于具有高阻抗驅動器輸出的這些功能，請參見SN65LVDM系列器件。）所有器件的特點是工作溫度范圍為-40°C至85°C。

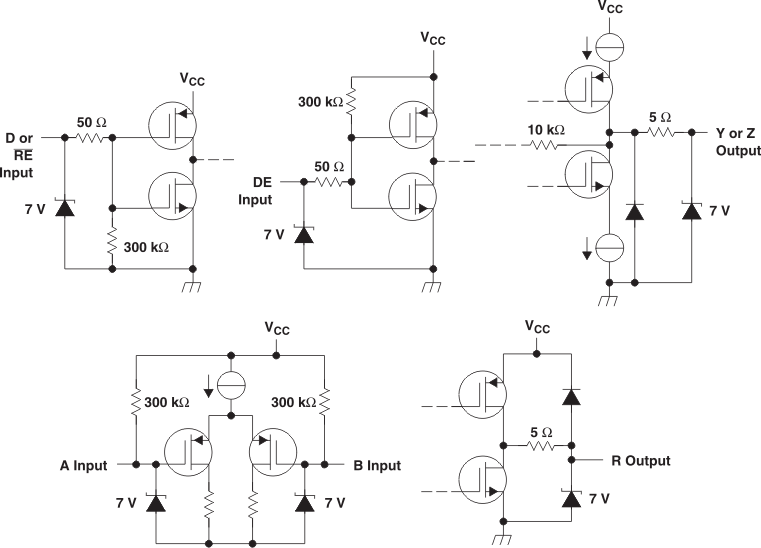

特性

符合汽車應用要求
ESD保護每MIL-STD-883超過2000 V，方法3015;
使用機器型號超過200 V（C = 200 pF，R = 0）
符合或超過ANSI TIA /EIA-644-1995標準的要求
信號速率高達400 Mbps
總線端子ESD超過12 kV
采用3.3 V單電源供電
具有典型輸出電壓的低壓差分信號350 mV和100Ω負載
傳播延遲時間
- 驅動程序：1.7 ns Typ
- 接收器：3.7 ns Typ
200 MHz時的功耗
- 驅動器：典型值為25 mW
- 接收器：典型值為60 mW
接收器維持高輸入阻抗，其中V _CC＆lt; 1.5 V
接收器具有開路故障安全性

參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

?
Device Type
Protocols
No. of Tx
No. of Rx
Input Signal
Output Signal
Signaling Rate (Mbps)
ESD HBM (kV)
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

SN65LVDS180-Q1
Transceiver ? ?
LVDS ? ?
1 ? ?
1 ? ?
LVDS LVTTL ? ?
LVDS LVTTL ? ?
400 ? ?
2 ? ?
Transceiver ? ?
-40 to 85 ? ?
TSSOP ? ?
14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
14TSSOP ? ?
