DS90LV110AT 具有故障保護的 1 至 10 LVDS 數據/時鐘分配器

數據： DS90LV110AT 1 to 10 LVDS Data/Clock Distributor with Failsafe 數據表

描述

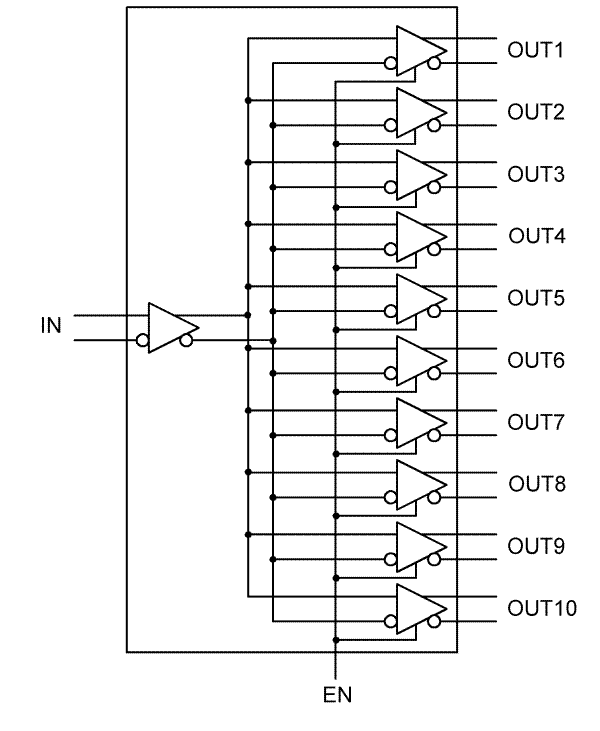

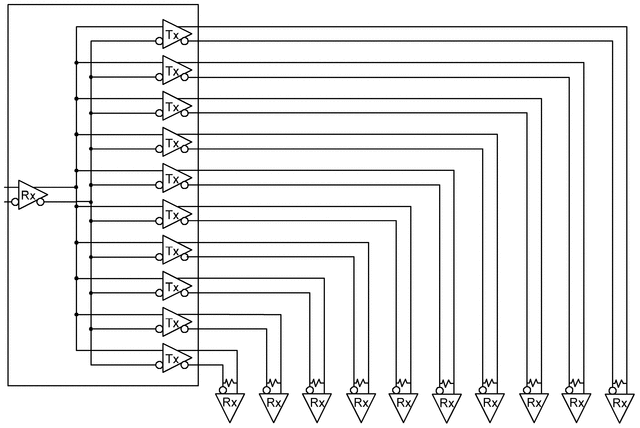

DS90LV110A是1到10個數據/時鐘分配器，采用LVDS（低壓差分信號）技術實現低功耗，高速運行。數據路徑在輸入與輸出之間完全不同，以實現低噪聲和低脈沖寬度失真。該設計允許將1個輸入連接到所有10個輸出。 LVDS I /O支持點對點互連的高速數據傳輸。該器件可用作高速差分1至10信號分配/扇出，取代多路總線應用，實現更高速鏈路，提高信號質量。它還可用于高達200MHz的時鐘分配。

DS90LV110A可直接接受LVDS信號電平，LVPECL電平或帶衰減網絡的PECL。

可以使用使能引腳將LVDS輸出置于TRI-STATE。

有關詳細信息，請參閱本數據手冊的“應用信息”部分。

特性

低抖動400 Mbps全差分?jǐn)?shù)據路徑

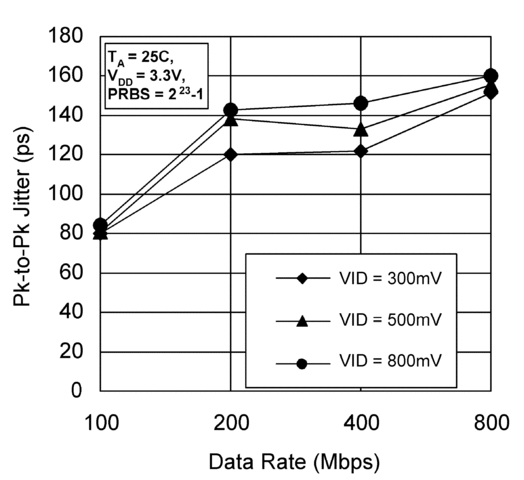

145 ps（典型值）pk-pk抖動，PRBS = 2 ²³ -1 400 Mbps的數據模式
單個+3.3 V電源
平衡輸出阻抗
輸出通道到通道偏差為35ps（典型值）
差分輸出電壓（V _OD）為320mV（典型值），終端負載為100Ω。
LVDS接收器輸入接受LVPECL信號
LVDS輸入故障保護
2.8 ns（典型值）的快速傳播延遲
接收器打開，短路和終止輸入故障保護
28引導TSSOP封裝
符合ANSI /TIA /EIA-644 LVDS標準

所有商標均為其各自所有者的財產。

參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

?
Device Type
Protocols
No. of Tx
No. of Rx
Input Signal
Output Signal
Signaling Rate (Mbps)
ESD HBM (kV)
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

DS90LV110AT
Buffer ? ?
LVDS ? ?
10 ? ?
1 ? ?
CML LVDS LVPECL ? ?
LVDS ? ?
400 ? ?
8 ? ?
Repeater/Translator ? ?
-40 to 85 ? ?
TSSOP ? ?
28TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) ? ?
28TSSOP ? ?
