SN65MLVD200A 半雙工 M-LVDS 收發器

數據： SN65MLVD20xx Multipoint-LVDS Line Driver and Receiver 數據表

描述

SN65MLVD20xx器件是多點低壓差分（M-LVDS）線路驅動器和接收器，經過優化，可在高達100 Mbps的信號速率下工作。所有器件均符合多點低壓差分信號（M-LVDS）標準TIA /EIA-899。

SN65MLVD20xx器件比其前代器件具有增強功能。改進的功能包括驅動器輸出上的受控壓擺率，有助于最大限度地減少未端接短截線的反射，從而實現更好的信號完整性。此外，總線引腳上的8 kV ESD保護可提供更高的穩健性。保持相同的占位面積定義，以便輕松替換系統性能升級。

這些器件的特點是在-40°C至85°C的溫度范圍內工作。

特性

用于信號速率的低壓差分30Ω至55Ω線路驅動器和接收器^（1）高達100 Mbps，時鐘頻率高達50 MHz
Type-1接收器采用25 mV的滯后（SN65MLVD200A，SN65MLVD202A）
Type-2接收器提供偏移（100 mV）
閾值以檢測開路和空閑總線條件（SN65MLVD204A，SN65MLVD205A）
滿足或超過M-LVDS標準
TIA /用于多點數據交換的EIA-899
控制驅動器輸出電壓轉換時間
以提高信號質量
-1 V至3.4 V共模電壓范圍
允許具有2 V接地噪聲的數據傳輸
禁用時總線引腳高阻抗
或V _CC≤1.5V
可提供200 Mbps器件（ SN65MLVD201，
SN65MLVD203，SN65MLVD206，SN65MLVD207）
總線引腳ESD保護超過8 kV

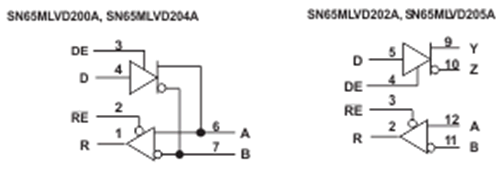

可提供封裝：
- 8引腳SOIC
  SN65MLVD200A， SN65MLVD204A
- 14引腳SOIC
  SN65MLVD202A，SN65MLVD205A
改進了SN65MLVD200的替代方案，
SN65MLVD202A，SN65MLVD204A和
SN65MLVD205A器件

參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

?
Device Type
Protocols
No. of Tx
No. of Rx
Input Signal
Output Signal
Signaling Rate (Mbps)
ESD HBM (kV)
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

SN65MLVD200A	SN65MLVD201	SN65MLVD202A	SN65MLVD203	SN65MLVD204B	SN65MLVD205A	SN65MLVD206B	SN65MLVD207
Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?
M-LVDS ? ?	M-LVDS ? ?	M-LVDS ? ?	M-LVDS ? ?	M-LVDS ? ?	M-LVDS ? ?	M-LVDS ? ?	M-LVDS ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?
LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?	LVTTL M-LVDS ? ?
100 ? ?	200 ? ?	100 ? ?	200 ? ?	100 ? ?	100 ? ?	200 ? ?	200 ? ?
8 ? ?	8 ? ?	8 ? ?	8 ? ?	8 ? ?	8 ? ?	8 ? ?	8 ? ?
Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?	Transceiver ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
SOIC ? ?	SOIC ? ?	SOIC ? ?	SOIC ? ?	SOIC ? ?	SOIC ? ?	SOIC ? ?	SOIC ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?
8SOIC ? ?	8SOIC ? ?	14SOIC ? ?	14SOIC ? ?	8SOIC ? ?	14SOIC ? ?	8SOIC ? ?	14SOIC ? ?
