SN65LVDT125A 4x4 1.5Gbps LVDS 交叉點交換器

數據： SN65LVDS125A, SN65LVDT125A - LVDS 4x4 Crosspoint Switch 數據表

描述

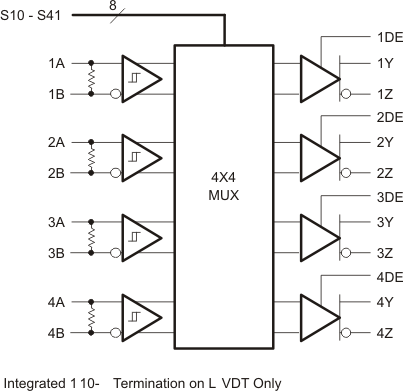

SN65LVDS125A和SN65LVDT125A是4x4無阻塞交叉點開關。低壓差分信令（LVDS）用于實現每通道1.5 Gbps的信令速率。每個輸出驅動器都包含一個4：1多路復用器，允許任何輸入路由到任何輸出。內部信號路徑是完全差分的，以實現高信號傳輸速度，同時保持低信號偏斜。 SN65LVDT125A采用110Ω端接電阻，適用于電路板空間非常寶貴的應用。

設計用于支持OC-12時鐘（622 MHz）的高達1.5 Gbps的信號速率。 1.5-Gbps信令速率允許在HDTV系統中使用，包括需要1.485 Gbps信令速率的SMPTE 292視頻應用。

SN65LVDS125A和SN65LVDT125A的工作溫度范圍為-40°C至85°C。

特性

信令速率>每通道1.5 Gbps
支持電信/數據通信和HDTV視頻切換
非阻塞架構允許每個輸出連接到任何輸入
兼容ANSI TIA /EIA-644-A LVDS
標準
25輸入電壓閾值滯后mV
傳播延遲時間，900 ps典型
輸入電氣兼容LVPECL，
CML和LVDS信號電平
運行自單個3.3V電源
集成110Ω線路終端電阻器，可提供SN65LVDT125A
應用
- 時鐘緩沖/時鐘復用
- 高速網絡路由
- HDTV視頻切換

< /small>

參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

?
Device Type
Protocols
No. of Tx
No. of Rx
Input Signal
Output Signal
Signaling Rate (Mbps)
ESD HBM (kV)
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

SN65LVDT125A
Cross-point ? ?
LVDS ? ?
4 ? ?
4 ? ?
CML LVDS LVPECL ? ?
LVDS ? ?
1500 ? ?
3 ? ?
Crosspoint ? ?
-40 to 85 ? ?
TSSOP ? ?
38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) ? ?
38TSSOP ? ?
