      DS42BR400 具有發送去加重功能和接收均衡的四路 4.25 Gbps CML 收發器

      數據：

      描述

      DS42BR400是一款四通道250 Mbps - 4.25 Gbps CML收發器或8通道緩沖器，適用于背板和電纜應用。 DS42BR400的工作速率低至250 Mbps，可用于需要低頻和高頻數據速率的應用。每個輸入級都有一個固定的均衡器，以減少電路板走線的ISI失真。均衡器按四個分組，并通過兩個控制引腳啟用。這些控制引腳為客戶提供了靈活性，其中ISI失真可能因方向而異。

      所有輸出驅動器都有四個可選擇的去加重步驟，以補償長FR4背板的傳輸損耗。去加重塊也以四肢分組。此外，DS42BR400還具有四個通道的環回控制功能。所有CML驅動器都有50Ω端接到V CC 。所有接收器內部端接差分100Ω。

      特性

      • 250 Mbps - 4.25 Gbps全差分?jǐn)?shù)據路徑
      • 可選固定輸入均衡
      • 可選輸出去除重點
      • 單個環回控制
      • 片上匹配
      • 無鉛WQFN-60引腳封裝（9 mm x 9 mm x 0.8 mm，0.5 mm間距）
      • -40°C至+ 85°C工業溫度范圍
      • 6 kV ESD額定值，HBM

      全部商標是其各自所有者的財產。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS42BR400
      Transceiver ? ?
      6 ? ?
      Buffer ? ?
      -40 to 85 ? ?
      WQFN ? ?
      60WQFN: 81 mm2: 9 x 9(WQFN) ? ?
      60WQFN ? ?

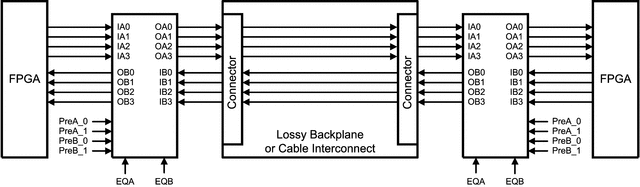

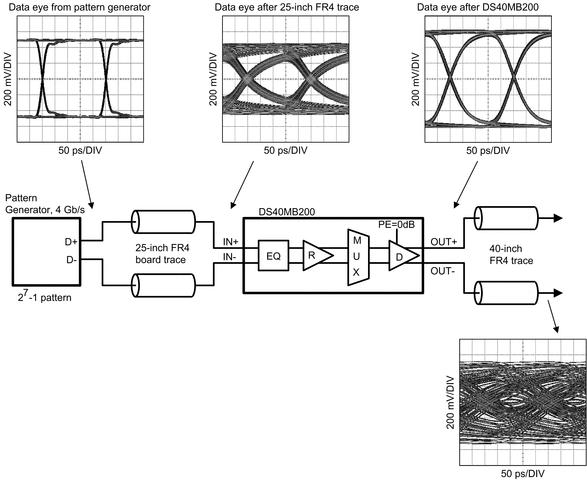

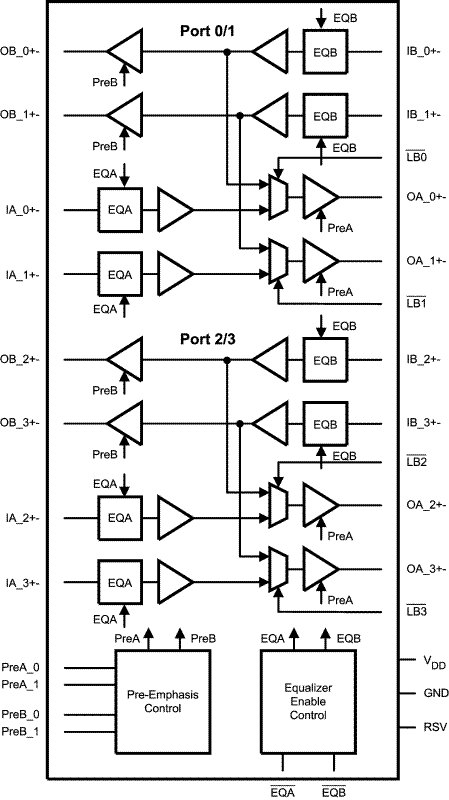

      方框圖 (3)
