      DS91D180 100 MHz M-LVDS 線路驅動器/接收器對

      數據：

      描述

      DS91D180和DS91C180是100 MHz M-LVDS（多點低壓差分信號）線路驅動器/接收器對，專為使用多點網絡的應用而設計（例如時鐘）在ATCA和基于uTCA的系統中分發）。 M-LVDS是針對多點網絡優化的總線接口標準（TIA /EIA-899）。受控的邊沿速率，嚴格的輸入接收器閾值和增加的驅動強度是使M-LVDS器件成為通過多點網絡分配信號的理想選擇的關鍵增益。

      DS91D180 /DS91C180驅動器輸入接受LVTTL /LVCMOS發信號并將其轉換為差分M-LVDS信號電平。 DS91D180 /DS91C180接收器接受低壓差分信號（LVDS，B-LVDS，M-LVDS，LV-PECL和CML）并將其轉換為3V LVCMOS信號。 DS91D180器件具有M-LVDS類型1接收器輸入，無偏移.DS91C180器件具有類型2接收器輸入，可實現故障保護功能。

      特性

      • DC至100 + MHz /200+ Mbps低功耗，低EMI操作
      • ATCA優化，uTCA時鐘分配網絡
      • 符合或超過TIA /EIA-899 M-LVDS標準
      • 寬輸入共模電壓可提高抗噪能力
      • DS91D180具有1類接收器輸入< /li>
      • DS91C180具有用于故障保護功能的2類接收器輸入
      • 工業溫度范圍
      • 節省空間的SOIC-14封裝（JEDEC MS-012）

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS91D180 DS91C180 DS91D176
      Transceiver ? ? Transceiver ? ? Transceiver ? ?
      M-LVDS ? ? M-LVDS ? ? M-LVDS ? ?
      1 ? ? 1 ? ? 1 ? ?
      1 ? ? 1 ? ? 1 ? ?
      LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?
      LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?
      200 ? ? 200 ? ? 200 ? ?
      5 ? ? 5 ? ? 8 ? ?
      Transceiver ? ? Transceiver ? ? Transceiver ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      SOIC ? ? SOIC ? ? SOIC ? ?
      14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ? 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
      14SOIC ? ? 14SOIC ? ? 8SOIC ? ?

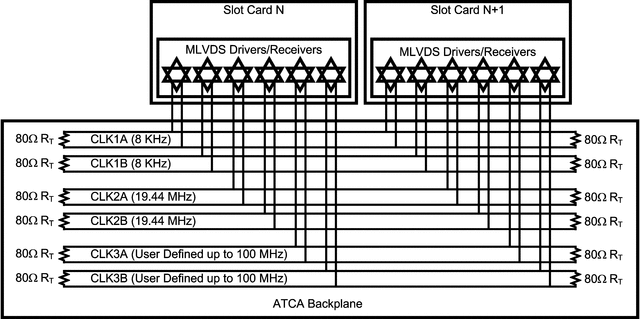

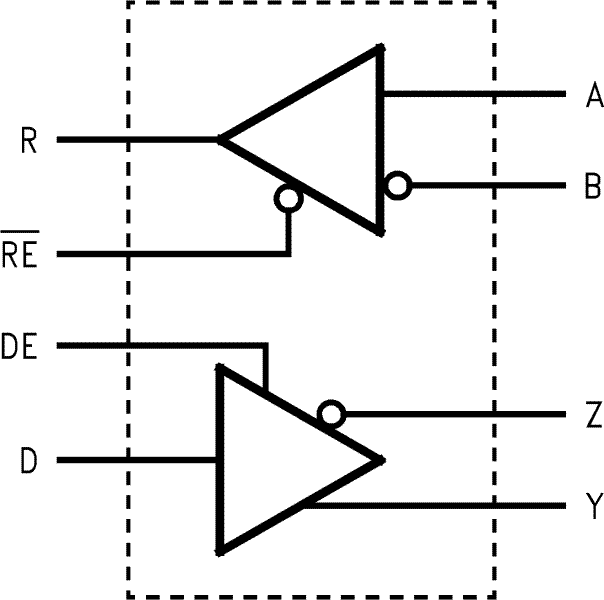

      方框圖 (2)
