DS25MB200 具有發送預強調和接收均衡功能的雙路 2.5 Gbps 2:1/1:2 CML Mux/緩沖器

數據： DS25MB200 Dual 2.5Gbps 2:1/1:2 CML Mux/Buff w/Transmit Pre-Empha & Rcve Equal 數據表

描述

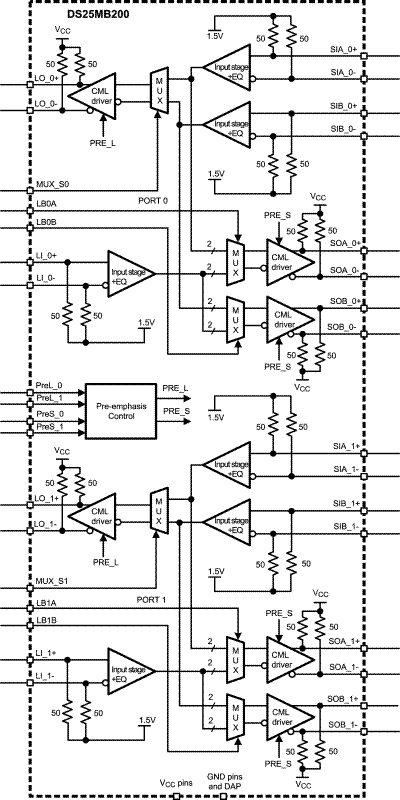

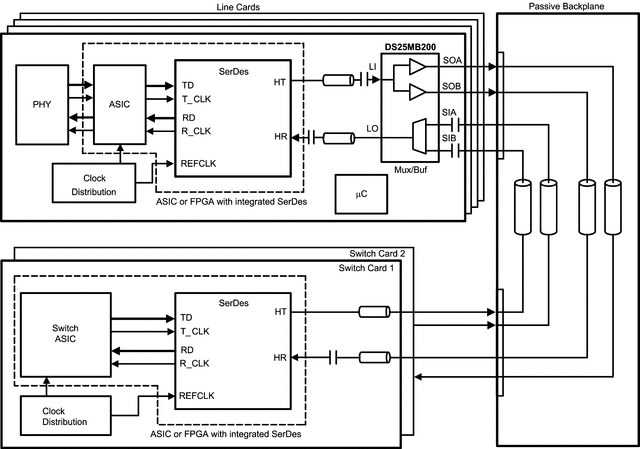

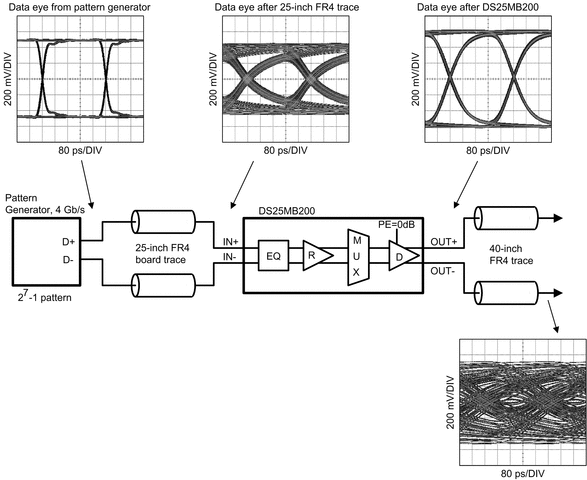

DS25MB200是一款雙信號調理2：1多路復用器和1：2扇出緩沖器，專為背板冗余應用而設計。信號調理功能包括輸入均衡和可編程輸出預加重，可在FR4背板中實現高達2.5 Gbps的數據通信。每個輸入級都有一個固定的均衡器，以減少電路板走線的ISI失真。所有輸出驅動器都有4個可選擇的預加重步驟，以補償長FR4背板的傳輸損耗，并降低確定性抖動。可以為線路側和開關側驅動器獨立控制預加重級別。從開關側輸入到開關側輸出的內部環回路徑可實現全速系統測試。所有接收器輸入均內部端接100Ω差分終端電阻。所有驅動器內部端接50Ω至V _CC。

特性

0.6-2.5 Gbps低抖動操作
固定輸入均衡
可編程輸出預加重
獨立開關和線路側預加重控制
可編程開關側環回模式
片上端接
HBM ESD額定值所有引腳均為6 kV
+ 3.3V電源
無引線WQFN-48封裝（7mm x 7mm x 0.8mm，0.5mm間距）
- 40°C至+ 85°C工作溫度范圍

所有商標均為其各自所有者的財產。

參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

?
Device Type
Protocols
No. of Tx
No. of Rx
Input Signal
Output Signal
Signaling Rate (Mbps)
ESD HBM (kV)
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

DS25MB200	DS15MB200	DS25MB100	DS40MB200	DS42MB100	DS42MB200
Buffer ? ?	Buffer ? ?	Buffer ? ?	Buffer ? ?	Buffer ? ?	Buffer ? ?
?	LVDS ? ?	?	?	?	?
2 4 ? ?	2 4 ? ?	1 2 ? ?	2 4 ? ?	1 2 ? ?	2 4 ? ?
2 4 ? ?	2 4 ? ?	1 2 ? ?	2 4 ? ?	1 2 ? ?	2 4 ? ?
CML ? ?	LVDS LVPECL CML BLVDS ? ?	CML ? ?	CML ? ?	CML ? ?	CML ? ?
CML ? ?	LVDS ? ?	CML ? ?	CML ? ?	CML ? ?	CML ? ?
2500 ? ?	1500 ? ?	2500 ? ?	4000 ? ?	4250 ? ?	4250 ? ?
6 ? ?	15 ? ?	6 ? ?	6 ? ?	6 ? ?	6 ? ?
Mux Buffer ? ?	Mux Buffer ? ?	Mux Buffer ? ?	Mux Buffer ? ?	Mux Buffer ? ?	Mux Buffer ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
WQFN ? ?	WQFN ? ?	?	WQFN ? ?	?	WQFN ? ?
48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	?	48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	?	48WQFN: 49 mm2: 7 x 7(WQFN) ? ?
48WQFN ? ?	48WQFN ? ?	?	48WQFN ? ?	?	48WQFN ? ?
