DS42MB200 具有 Tx 預強調和 Rx 均衡的雙路 4.25 Gbps 2:1/1:2 CML Mux/緩沖器

數據： DS42MB200 Dual 4.25Gbps 2:1/1:2 CML Mux/Buffer w/Transmit Pre-Emph & Rcve Equal 數據表

描述

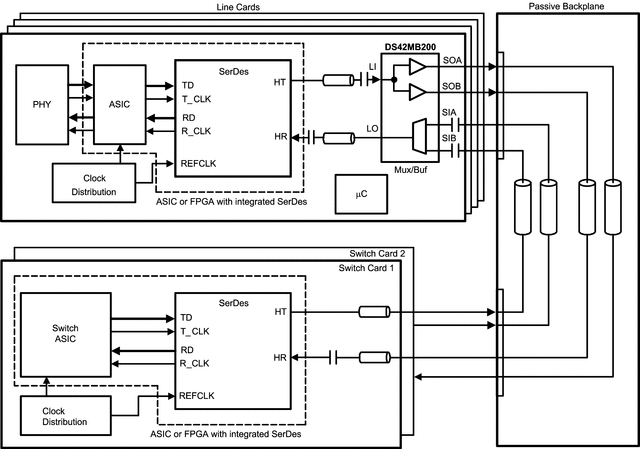

DS42MB200是一款雙信號調理2：1多路復用器和1：2扇出緩沖器，專為背板冗余應用而設計。信號調理功能包括輸入均衡和可編程輸出預加重，可在FR4背板中實現高達4.25 Gbps的數據通信。每個輸入級都有一個固定的均衡器，以減少電路板走線的ISI失真。

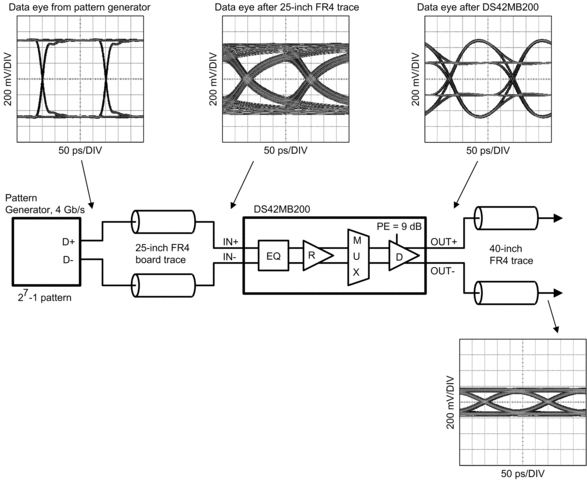

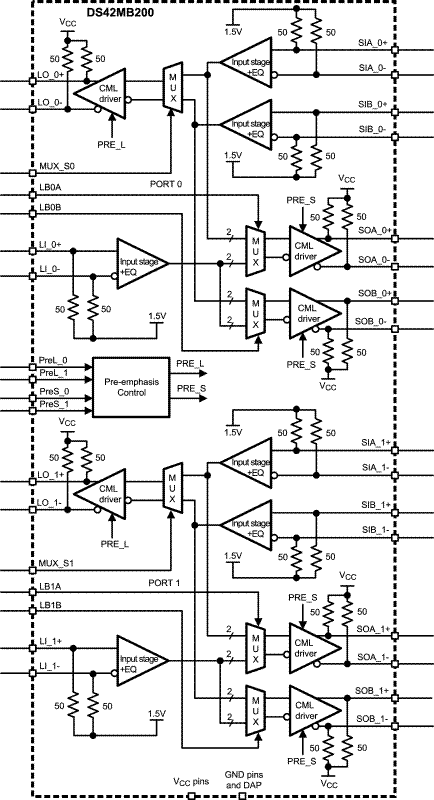

所有輸出驅動器都有4個可選擇的預加重步驟，以補償長FR4背板的傳輸損耗，并降低確定性抖動?？梢詾榫€路側和開關側驅動器獨立控制預加重級別。從開關側輸入到開關側輸出的內部環回路徑可實現全速系統測試。所有接收器輸入均內部端接100Ω差分終端電阻。所有驅動器輸出均在內部端接50Ω至V _CC。

特性

1- 4.25 Gbps全差分?jǐn)?shù)據路徑
固定輸入均衡
可編程輸出預強調
獨立開關和線路側預加重控制
可編程開關側環回模式
片上終端
+3.3 V Dupply
ESD額定值HBM 6 kV
無鉛WQFN-48封裝（7mmx7mmx0.8mm，0.5mm間距）
-40°C至+ 85°C工作溫度范圍

所有商標均為其各自所有者的財產。

參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

?
Device Type
Protocols
No. of Tx
No. of Rx
Input Signal
Output Signal
Signaling Rate (Mbps)
ESD HBM (kV)
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

DS42MB200	DS15MB200	DS25MB100	DS25MB200	DS40MB200	DS42MB100
Buffer ? ?	Buffer ? ?	Buffer ? ?	Buffer ? ?	Buffer ? ?	Buffer ? ?
?	LVDS ? ?	?	?	?	?
2 4 ? ?	2 4 ? ?	1 2 ? ?	2 4 ? ?	2 4 ? ?	1 2 ? ?
2 4 ? ?	2 4 ? ?	1 2 ? ?	2 4 ? ?	2 4 ? ?	1 2 ? ?
CML ? ?	LVDS LVPECL CML BLVDS ? ?	CML ? ?	CML ? ?	CML ? ?	CML ? ?
CML ? ?	LVDS ? ?	CML ? ?	CML ? ?	CML ? ?	CML ? ?
4250 ? ?	1500 ? ?	2500 ? ?	2500 ? ?	4000 ? ?	4250 ? ?
6 ? ?	15 ? ?	6 ? ?	6 ? ?	6 ? ?	6 ? ?
Mux Buffer ? ?	Mux Buffer ? ?	Mux Buffer ? ?	Mux Buffer ? ?	Mux Buffer ? ?	Mux Buffer ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
WQFN ? ?	WQFN ? ?	?	WQFN ? ?	WQFN ? ?	?
48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	?	48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	?
48WQFN ? ?	48WQFN ? ?	?	48WQFN ? ?	48WQFN ? ?	?
