      SCAN15MB200 具有預強制和 IEEE 1149.6 的雙路 1.5 Gbps 2:1/1:2 LVDS Mux/緩沖器

      數據：

      描述

      SCAN15MB200是一個雙端口2對1多路復用器和1到2個轉發器/緩沖器。高速數據路徑和流通引腳排列可最大限度地減少內部器件抖動并簡化電路板布局，而預加重可克服有損背板和電纜的ISI抖動影響。差分輸入和輸出與LVDS或總線LVDS信號接口，例如TI 10,16和18位總線LVDS SerDes上的信號，或CML或LVPECL信號。

      集成IEEE 1149.1（JTAG） ）和1149.6電路支持單端LVTTL /CMOS和高速差分PCB互連的可測試性。 3.3V電源，CMOS工藝和強大的I /O確保了在整個工業-40至+ 85°C溫度范圍內的低功耗下的高性能。

      特性

      • 每通道1.5 Gbps數據速率
      • 可配置關閉/開啟預加重驅動有損背板和電纜
      • LVDS /BLVDS /CML /LVPECL兼容輸入，LVDS兼容輸出
      • 低輸出偏斜和抖動
      • 片上100Ω輸入和輸出端接
      • 符合IEEE 1149.1和1149.6標準
      • LVDS輸入/輸出上的15 kV ESD保護
      • 熱插拔保護
      • 單3.3V電源
      • 工業-40至+ 85°C溫度范圍
      • 48引腳WQFN封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      SCAN15MB200 DS15MB200
      Buffer ? ? Buffer ? ?
      LVDS ? ? LVDS ? ?
      2
      4 ? ?      		 2
      4 ? ?
      2
      4 ? ?      		 2
      4 ? ?
      LVDS
      LVPECL
      CML
      BLVDS ? ?      		 LVDS
      LVPECL
      CML
      BLVDS ? ?
      LVDS ? ? LVDS ? ?
      1500 ? ? 1500 ? ?
      15 ? ? 15 ? ?
      Mux Buffer ? ? Mux Buffer ? ?
      -40 to 85 ? ? -40 to 85 ? ?
      WQFN ? ? WQFN ? ?
      48WQFN: 49 mm2: 7 x 7(WQFN) ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ?
      48WQFN ? ? 48WQFN ? ?

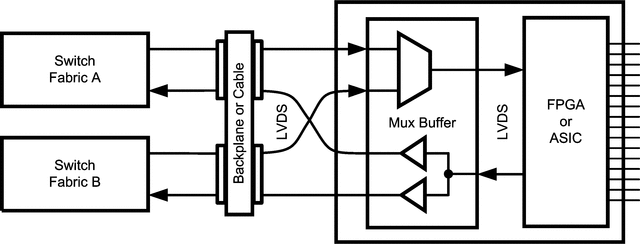

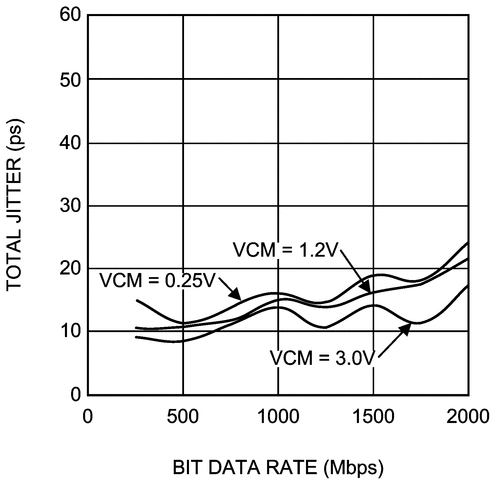

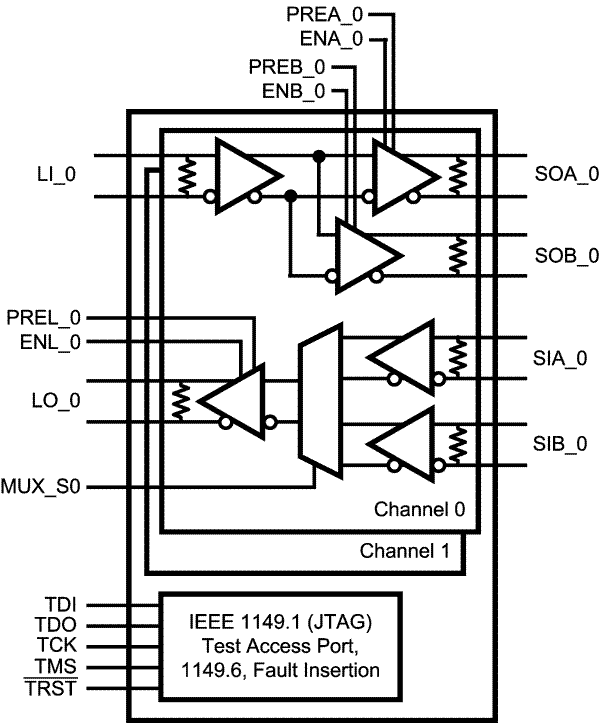

      方框圖 (3)

      技術文檔

      數據手冊（1）
