      SN65MLVD205A 全雙工 M-LVDS 收發器

      數據：

      描述

      SN65MLVD20xx器件是多點低壓差分（M-LVDS）線路驅動器和接收器，經過優化，可在高達100 Mbps的信號速率下工作。所有器件均符合多點低壓差分信號（M-LVDS）標準TIA /EIA-899。

      SN65MLVD20xx器件比其前代器件具有增強功能。改進的功能包括驅動器輸出上的受控壓擺率，有助于最大限度地減少未端接短截線的反射，從而實現更好的信號完整性。此外，總線引腳上的8 kV ESD保護可提供更高的穩健性。保持相同的占位面積定義，以便輕松替換系統性能升級。

      這些器件的特點是在-40°C至85°C的溫度范圍內工作。

      特性

      • 用于信號速率的低壓差分30Ω至55Ω線路驅動器和接收器（1）高達100 Mbps，時鐘頻率高達50 MHz
      • Type-1接收器采用25 mV的滯后（SN65MLVD200A，SN65MLVD202A）
      • Type-2接收器提供偏移（100 mV）
        閾值以檢測開路和空閑總線條件（SN65MLVD204A，SN65MLVD205A）
      • 滿足或超過M-LVDS標準
        TIA /用于多點數據交換的EIA-899
      • 控制驅動器輸出電壓轉換時間
        以提高信號質量
      • -1 V至3.4 V共模電壓范圍
        允許具有2 V接地噪聲的數據傳輸
      • 禁用時總線引腳高阻抗
        或V CC ≤1.5V
      • 可提供200 Mbps器件（ SN65MLVD201，
        SN65MLVD203，SN65MLVD206，SN65MLVD207）
      • 總線引腳ESD保護超過8 kV
      • 可提供封裝：
        • 8引腳SOIC
          SN65MLVD200A， SN65MLVD204A
        • 14引腳SOIC
          SN65MLVD202A，SN65MLVD205A
      • 改進了SN65MLVD200的替代方案，
        SN65MLVD202A，SN65MLVD204A和
        SN65MLVD205A器件

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      SN65MLVD205A SN65MLVD200A SN65MLVD201 SN65MLVD202A SN65MLVD203 SN65MLVD204B SN65MLVD206B SN65MLVD207
      Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ?
      M-LVDS ? ? M-LVDS ? ? M-LVDS ? ? M-LVDS ? ? M-LVDS ? ? M-LVDS ? ? M-LVDS ? ? M-LVDS ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?
      LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?      		 LVTTL
      M-LVDS ? ?
      100 ? ? 100 ? ? 200 ? ? 100 ? ? 200 ? ? 100 ? ? 200 ? ? 200 ? ?
      8 ? ? 8 ? ? 8 ? ? 8 ? ? 8 ? ? 8 ? ? 8 ? ? 8 ? ?
      Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ? Transceiver ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      SOIC ? ? SOIC ? ? SOIC ? ? SOIC ? ? SOIC ? ? SOIC ? ? SOIC ? ? SOIC ? ?
      14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ? 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?
      14SOIC ? ? 8SOIC ? ? 8SOIC ? ? 14SOIC ? ? 14SOIC ? ? 8SOIC ? ? 8SOIC ? ? 14SOIC ? ?

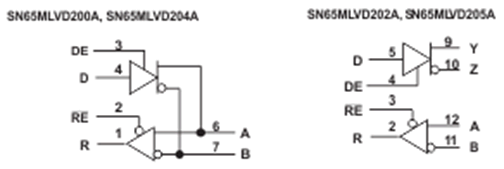

      方框圖 (1)
