SN75DP122A 具有集成 TMDS 轉換器的 DisplayPort 1:2 開關

數據： DisplayPort 1:2 Switch With Integrated TMDS Translator 數據表

描述

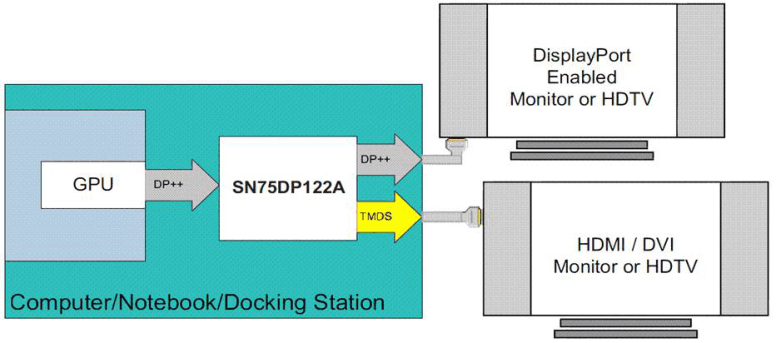

SN75DP122A是一個雙模DisplayPort輸入，用于一個雙模DisplayPort輸出或一個TMDS輸出。 TMDS輸出具有內置電平轉換器，符合數字視頻接口（DVI）1.0和高清多媒體接口（HDMI）1.3b。 DisplayPort輸出遵循輸入信號，提供最高級別的信號完整性，同時支持?jǐn)U頻時鐘的EMI優勢。通過SN75DP122A，每條鏈路的數據速率高達2.7 Gbps，總吞吐量可達到10.8 Gbps。 SN75DP122A支持Display Port Spec 1.1a

除了切換DisplayPort高速信號線外，SN75DP122A還支持切換雙向輔助（AUX），熱插拔檢測（HPD）和電纜適配器檢測（CAD）通道。輔助差分對通過DisplayPort端口支持雙模DisplayPort操作。通過TMDS端口，輔助端口配置為帶有集成I2C轉發器的I2C端口。

SN75DP122A的特點是在0°C至85°C的環境空氣溫度下工作。

< /DIV>

特性

兩個輸出端口之一的一個輸入端口
帶接收器均衡的集成TMDS電平轉換器
DP端口支持高達2.7 Gbps的數據速率
DP端口支持雙模DisplayPort
DP端口輸出波形模擬輸入波形特征
TMDS端口支持?jǐn)?shù)據速率高達2.5 Gbps
集成I ² 用于DVI /HDMI連接器識別的C邏輯模塊
增強型ESD：
- 所有高速引腳上的12 kV
- 所有輔助和I ² C引腳上的8 kV
增強型商用溫度范圍：
0°C至85°C
56引腳8×8 QFN封裝
應用
- 個人電腦市場
  - 筆記本電腦
  - 擴展塢
  - 獨立視頻卡

參數 與其它產品相比?重定時器、均衡器和多路復用器/開關

?
Device Type
Protocols
Speed (Max) (Gbps)
Supply Voltage (V)
Number of Channels (#)
ICC (Max) (mA)
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

SN75DP122A	SN75DP126	SN75DP128A
Switch/MUX ? ?	Switch/MUX ? ?	Switch/MUX ? ?
HDMI ? ?	HDMI ? ?	DisplayPort ? ?
2.5 ? ?	5.4 ? ?	2.7 ? ?
5 ? ?	3.3 ? ?	5 ? ?
?	2 ? ?	?
110 ? ?	242 ? ?	65 ? ?
0 to 85 ? ?	0 to 85 ? ?	0 to 85 ? ?
QFN ? ?	WQFN ? ?	QFN ? ?
56QFN: 64 mm2: 8 x 8(QFN) ? ?	56WQFN: 55 mm2: 5 x 11(WQFN) ? ?	56QFN: 64 mm2: 8 x 8(QFN) ? ?
56QFN ? ?	56WQFN ? ?	56QFN ? ?
