SN75DP119 嵌入式 DisplayPort (eDP) 中繼器

數據： SN75DP119 DisplayPort 1:1 Signal Repeater and Signal Conditioner 數據表

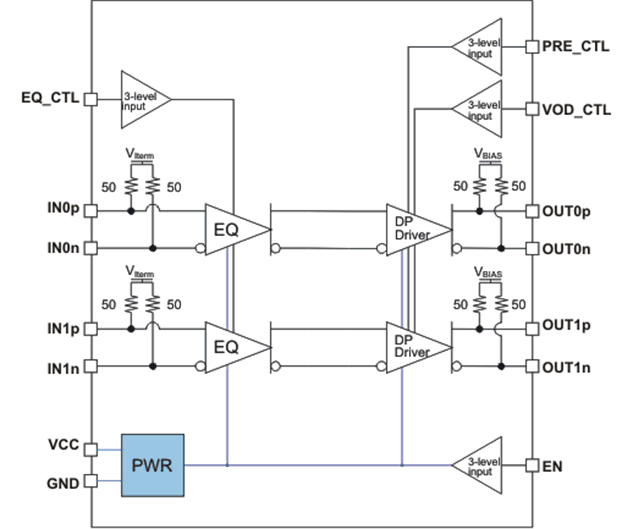

描述

SN75DP119是1通道或2通道嵌入式DisplayPort（eDP）中繼器，可重新生成DP高速數字鏈路。該器件可補償pcb相關的頻率損耗和信號反射。這對于具有長PCB走線或信號路徑中有FET開關的設計特別有用。

四級差分輸出電壓擺幅（V _OD）和任意組合支持使用這些V _OD級別進行預加重。輸出擺幅和預加重通過設備控制輸入進行配置?？捎玫妮敵鰯[幅水平為300mV _PP，400mV _PP，600mV _PP或750mV _PP。因此，輸出預加重電平可配置為0dB，2.0dB，2.5dB，3.5dB，5.5dB，6dB或8dB。這是嵌入式鏈接應用程序的一個很好的解決方案，例如從GPU到筆記本內部面板的連接。為了在鏈路訓練期間自適應地調整輸出信號電平，實現需要控制器件控制輸入。

SN75DP119支持可編程集成接收器均衡電路。該均衡電路可用于幫助改善輸入鏈路具有高水平插入損耗的應用中的信號完整性。均衡器可以設置為3dB或6dB均衡。均衡器也可以關閉。

該器件具有-40°C至85°C的擴展工作溫度范圍。

SN75DP119的功耗在64mW至175mW之間，具體取決于在選定的操作模式上。該器件還支持超低功耗待機模式。在此模式下，輸出被禁用，器件消耗的功率小于700μW。

特性

DP信號轉發器
支持高達2.7Gbps的數據速率
具有3種可選擇的固定均衡器
設置
12kV ESD HBM
溫度范圍：-40至85°C
14針3.50 x 3.50mm RGY封裝或36針< br> 6.00 x 6.00mm RHH包裝

參數 與其它產品相比?重定時器、均衡器和多路復用器/開關

?
Device Type
Protocols
Speed (Max) (Gbps)
Supply Voltage (V)
Number of Channels (#)
ICC (Max) (mA)
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

SN75DP119	SN75DP118	SN75DP120	SN75DP130
Redriver ? ?	Redriver ? ?	Redriver ? ?	Redriver ? ?
DisplayPort ? ?	DisplayPort ? ?	DisplayPort ? ?	DisplayPort ? ?
2.7 ? ?	2.7 ? ?	2.7 ? ?	5.4 ? ?
3.3 ? ?	5 ? ?	3.3 ? ?	3.3 ? ?
?	1 ? ?	1 ? ?	1 ? ?
41 ? ?	55 ? ?	200 ? ?	230 ? ?
-40 to 85 ? ?	0 to 85 ? ?	0 to 85 ? ?	0 to 85 ? ?
VQFN VQFN ? ?	VQFN ? ?	VQFN ? ?	VQFN ? ?
14VQFN: 12 mm2: 3.5 x 3.5(VQFN) 36VQFN: 36 mm2: 6 x 6(VQFN) ? ?	36VQFN: 36 mm2: 6 x 6(VQFN) ? ?	36VQFN: 36 mm2: 6 x 6(VQFN) ? ?	48VQFN: 49 mm2: 7 x 7(VQFN) ? ?
14VQFN 36VQFN ? ?	36VQFN ? ?	36VQFN ? ?	48VQFN ? ?
