DS16EV5110A是一款多通道均衡器，針對視頻電纜擴展源/中繼器/接收器應用進行了優化。它的工作速率介于250Mbps和2.25Gbps之間，常見應用分別為1.65Gbps和2.25Gbps（每個數據通道）。它包含三個轉換最小化差分信號（TMDS）數據通道和一個為DVI和HDMI接口指定的時鐘通道。它為皮膚效應和介電損耗提供補償，這是在商用高清視頻電纜上傳輸視頻時的常見現象。

輸入符合DVI和HDMI要求，并具有可編程的輸入均衡水平。可編程均衡水平提供最佳信號增強并減少符號間干擾?？赏ㄟ^引腳接口或可選的系統管理總線選擇8級升壓。

時鐘通道針對高達225 MHz的時鐘速率進行了優化，并具有信號檢測電路。為了最大限度地提高抗噪性，DS16EV5110A具有一個帶可編程閾值的信號檢測器。閾值可通過系統管理總線（SMBus）接口調整。

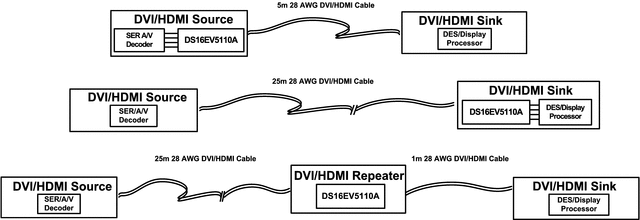

DS16EV5110A可用于源應用，接收器應用或中繼器。

DS16EV5110A還通過輸出使能控制提供對系統電源管理的支持。通過SMBus提供其他控制，可根據特定應用要求進行定制和優化。這些控制包括可編程功能，如輸出幅度和升壓控制以及系統級診斷。

DS16EV5110A是DS16EV5110的引腳對引腳替代產品。它具有增強的CML輸出，在斷電時呈現高阻抗。
