      SN75DP120 Display Port 1:1 雙模式中繼器

      數據：

      描述

      SN75DP120是一個單端口雙模DisplayPort（DP ++）中繼器，可以重新生成DP高速數字鏈路。

      四個級別根據DisplayPort規范版本1.1a支持差分輸出電壓擺幅（VOD）和四級預加重。設備監控AUX通道并根據鏈路訓練命令自動調整輸出信號電平。 SN75DP120還支持多種可選均衡水平，以在輸入鏈路具有高損耗水平的情況下提供改善的信號完整性。將根據鏈接培訓自動選擇均衡級別。 DP120的均衡功能經過優化，可在高達1.35GHz的頻率下補償高達6dB的損耗。這相當于大約18-24英寸的FR4跡線，寬度為4-6mil。

      用于電纜適配器檢測線（CAD）的熱插拔檢測（HPD）線和電平轉換器/逆變器的內置電平轉換器可以減少DisplayPort源系統所需的整體電路。

      不使用時，SN75DP120器件支持超低功耗關斷模式。在此模式下，主鏈路輸出被禁用并拉至GND，器件消耗的功率小于40μW。

      該器件的工作溫度范圍為0°C至85°C 。

      特性

      • DP信號轉發器支持雙模DisplayPort DP1.1a（DP ++）信令
      • 支持高達2.7Gbps的數據速率
      • 參與DP Link培訓以設置輸出電壓和預加重級別
      • 自動可選均衡以提高信號完整性
      • 集成HPD反轉和電平轉換需要一些源平臺
      • 增強型ESD：所有引腳上的11 kV HBM
      • 增強型商用溫度范圍：0°C至85°C
      • 36引腳6×6 QFN軟件包
      • 應用
        • 個人電腦市場
          • 臺式電腦
          • 筆記本電腦
          • PC擴展塢
          • PC獨立視頻卡

      參數 與其它產品相比?重定時器、均衡器和多路復用器/開關

      ?
      Device Type
      Protocols
      Speed (Max) (Gbps)
      Supply Voltage (V)
      Number of Channels (#)
      ICC (Max) (mA)
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      SN75DP120 SN65DP141 SN75DP118 SN75DP119 SN75DP126 SN75DP130
      Redriver ? ? Redriver ? ? Redriver ? ? Redriver ? ? Switch/MUX ? ? Redriver ? ?
      DisplayPort ? ? DisplayPort ? ? DisplayPort ? ? DisplayPort ? ? HDMI ? ? DisplayPort ? ?
      2.7 ? ? 12 ? ? 2.7 ? ? 2.7 ? ? 5.4 ? ? 5.4 ? ?
      3.3 ? ? 2.5
      3.3 ? ?      		 5 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ?
      1 ? ? 1 ? ? 1 ? ? ? 2 ? ? 1 ? ?
      200 ? ? 280 ? ? 55 ? ? 41 ? ? 242 ? ? 230 ? ?
      0 to 85 ? ? -40 to 85 ? ? 0 to 85 ? ? -40 to 85 ? ? 0 to 85 ? ? 0 to 85 ? ?
      VQFN ? ? WQFN ? ? VQFN ? ? VQFN
      VQFN ? ?      		 WQFN ? ? VQFN ? ?
      36VQFN: 36 mm2: 6 x 6(VQFN) ? ? 38WQFN: 35 mm2: 5 x 7(WQFN) ? ? 36VQFN: 36 mm2: 6 x 6(VQFN) ? ? 14VQFN: 12 mm2: 3.5 x 3.5(VQFN)
      36VQFN: 36 mm2: 6 x 6(VQFN) ? ?      		 56WQFN: 55 mm2: 5 x 11(WQFN) ? ? 48VQFN: 49 mm2: 7 x 7(VQFN) ? ?
      36VQFN ? ? 38WQFN ? ? 36VQFN ? ? 14VQFN
      36VQFN ? ?      		 56WQFN ? ? 48VQFN ? ?

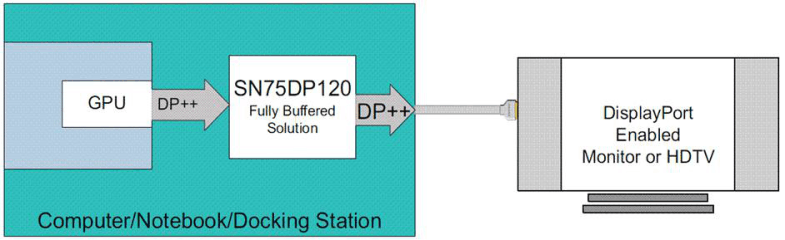

      方框圖 (1)
