DS80PCI810 DS80PCI810 具有均衡器的低功耗 8 Gbps 8 通道線性中繼器

數據： DS80PCI810 低功耗8Gbps 8 通道線性中繼器數據表

描述

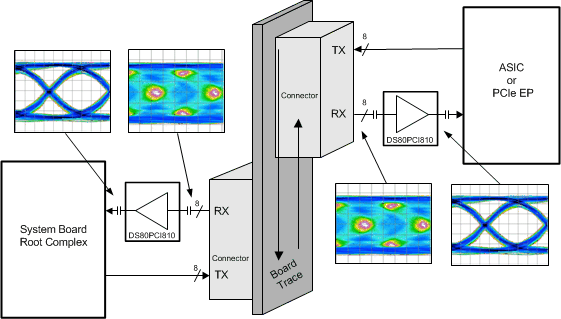

DS80PCI810是一款超低功耗高性能中繼器/轉接驅動器，專用于支持高速接口速率高達8Gbps的八個通道，例如PCIe 1代，2代和3代。接收器的連續時間線性均衡器（CTLE）后接一個線性輸出驅動器，可在4GHz（8Gbps）時提供2.7dB至9.5dB的可編程高頻增強功能。接收器能夠打開一個因碼間干擾（ISI）（由電路板跡線或銅質同軸電纜等互連介質引起）而完全關閉的輸入眼型狀態?？删幊痰木饽軌蚩稍诨ミB通道內的實體布局方面實現最大限度的靈活性并提高通道的總體性能。

當在PCIe應用中運行時，DS80PCI810保留發射信號特性，從而使得主機控制器和端點能夠協商發射均衡器系數。這個鏈路協商協議的透明管理有助于實現系統級互用性并最大限度縮短延遲。

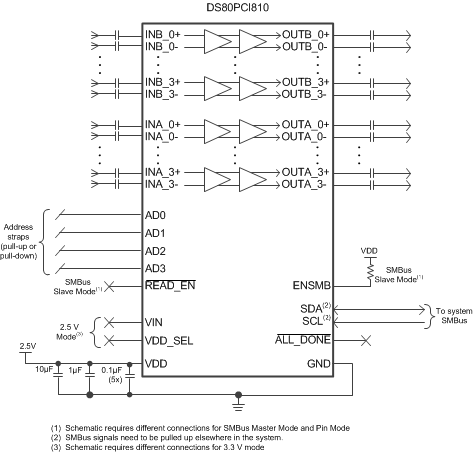

可通過引腳控制，軟件（SMBus或I2C）來輕松應用相關可編程設置，或者通過外部EEPROM直接加載設置。在EEPROM模式下，配置信息在加電時自動加載，這樣就免除了對于外部微控制器或軟件驅動程序的需要。

特性

每通道70mW（典型值）的低功耗，可選擇關閉不使用的通道
支持無縫鏈路協商
高級可配置信號調節I /O
- 4GHz時，接收高達約10dB的連續時間線性均衡器（CTLE）
- 線性輸出驅動器
- 可變輸出電壓范圍高達1200mVp-p
自動接收器檢測（熱插拔）
輸入至輸出超低延遲：80ps（典型值）
可通過引腳選擇EEPROM或SMBus接口進行編程
單電源電壓：2.5V或3.3V
4kV人體模型（HBM）靜電放電（ESD）額定電壓
-40°C至85°C工作溫度范圍
10mm x 5.5mm 54引腳超薄型四方扁平無引線（WQFN）封裝內的直通引腳分配
與DS80PCI800引腳兼容

應用

PCI Express 1代，2代和3代
其它速率高達8Gbps的專有高速接口

所有商標均為他們各自的主人。

參數 與其它產品相比?重定時器、轉接驅動器和多路復用器/開關

?
Device Type
Number of Channels (#)
IN SigCon
OUT SigCon
Input Compatibility
Output Compatibility
Speed (Max) (Gbps)
SupplyVoltage (Volt)
Protocols
Operating Temperature Range (C)
Package Group
Pin/Package
?

DS80PCI810	DS80PCI102	DS80PCI402
Redriver ? ?	Redriver ? ?	Redriver ? ?
8 ? ?	2 ? ?	8 ? ?
EQ ? ?	EQ ? ?	EQ ? ?
Linear CML Driver ? ?	DE ? ?	DE ? ?
AC-Coupled CML ? ?	AC-Coupled CML ? ?	AC-Coupled CML ? ?
AC-Coupled CML ? ?	AC-Coupled CML ? ?	AC-Coupled CML ? ?
8 ? ?	8 ? ?	8 ? ?
2.5 3.3 ? ?	2.5 3.3 ? ?	2.5 3.3 ? ?
PCIe1 PCIe2 PCIe3 ? ?	PCIe1 PCIe2 PCIe3 sRIO General Purpose ? ?	PCIe1 PCIe2 PCIe3 sRIO General Purpose ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
WQFN ? ?	WQFN ? ?	WQFN ? ?
54WQFN ? ?	24WQFN ? ?	54WQFN ? ?
