      DS80PCI102 具有均衡和去加重功能的 2.5 Gbps/5.0 Gbps/8.0 Gbps 1 線路 PCI Express 中繼器

      數據：

      描述

      DS80PCI102是一款低功耗，1通道中繼器，具有4級輸入均衡功能，以及輸出去加重驅動器，可增強PCI的覆蓋范圍 - 在板對板或電纜互連中快速串行鏈路。該器件非常適合x1 PCI-Express配置，可自動檢測并適應Gen-1，Gen-2和Gen-3數據速率，便于系統升級。

      DS80PCI102提供可編程發送功能強調（高達12 dB），發送VOD（高達1300 mVp-p）和接收均衡（高達36 dB），以便在有損銅纜（10米或更長）或背板（40英寸或40英寸）中實現更長距離傳輸更多）有多個連接器。接收器可以打開由于互連介質引入的符號間干擾（ISI）而完全關閉的輸入眼。

      可通過引腳或軟件輕松應用可編程設置（SMBus /I 2 C），或者可以通過外部EEPROM加載。在EEPROM模式下工作時，配置信息會在上電時自動加載，無需外部微處理器或軟件驅動程序。

      特性

      • 全面的家庭，經過驗證的系統
        互操作性
        • DS80PCI102： x1 PCIe
          Gen-1，Gen-2和Gen-3
        • DS80PCI402：x4 PCIe
          Gen-1，Gen-2和Gen-3
        • DS80PCI800：x8 /x16 PCIe
          Gen-1，Gen-2和Gen-3
      • 自動速率檢測和適應Gen-1，Gen-2和Gen-3速度
      • 對Gen-3發送FIR的無縫支持
        握手
      • 接收器EQ（高達36 dB），發送De-
        強調（最多？ ？12 dB）
      • 可調發送VOD：0.7至1.3 Vp-p（引腳模式）
      • 0.2 Ub的殘留確定性抖動，8 Gbps
        40英寸后FR4或10 m 30-awg PCIe
        電纜
      • 能夠關閉的低功耗
        未使用的通道：65 mW /通道
      • 自動接收器檢測（熱-Plug）
      • 多種配置模式：引腳/SMBus /Direct-
        EEPROM負載
      • 4 mm×4 mm 24引腳的流入引腳分布
        無鉛WQFN封裝
      • 單一電源電壓：2.5 V或3.3 V（可選）
      • ±5 kV HBM ESD額定值
      • -40°C至85°C工作溫度范圍

      參數 與其它產品相比?重定時器、轉接驅動器和多路復用器/開關

      ?
      Device Type
      Number of Channels (#)
      IN SigCon
      OUT SigCon
      Input Compatibility
      Output Compatibility
      Speed (Max) (Gbps)
      SupplyVoltage (Volt)
      Protocols
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      DS80PCI102 DS80PCI402 DS80PCI800 DS80PCI810
      Redriver ? ? Redriver ? ? Redriver ? ? Redriver ? ?
      2 ? ? 8 ? ? 8 ? ? 8 ? ?
      EQ ? ? EQ ? ? EQ ? ? EQ ? ?
      DE ? ? DE ? ? DE ? ? Linear CML Driver ? ?
      AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?
      AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?
      8 ? ? 8 ? ? 8 ? ? 8 ? ?
      2.5
      3.3 ? ?      		 2.5
      3.3 ? ?      		 2.5
      3.3 ? ?      		 2.5
      3.3 ? ?
      PCIe1
      PCIe2
      PCIe3
      sRIO
      General Purpose ? ?      		 PCIe1
      PCIe2
      PCIe3
      sRIO
      General Purpose ? ?      		 PCIe1
      PCIe2
      PCIe3
      sRIO
      General Purpose ? ?      		 PCIe1
      PCIe2
      PCIe3 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      WQFN ? ? WQFN ? ? WQFN ? ? WQFN ? ?
      24WQFN ? ? 54WQFN ? ? 54WQFN ? ? 54WQFN ? ?

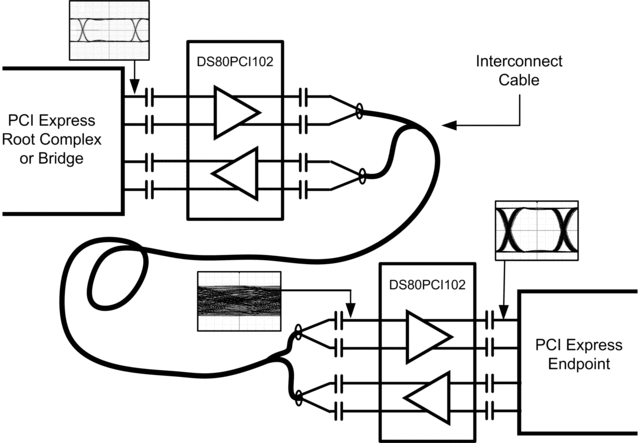

      方框圖 (2)
