      DS50PCI402 具有均衡和去加重功能的 2.5 Gbps / 5.0 Gbps 4 線路 PCI Express 中繼器

      數據：

      描述

      DS50PCI402是一款低功耗，4通道雙向緩沖器/均衡器，專為PCI Express Gen1和Gen2應用而設計。該器件執行接收均衡和發送去加重，允許系統內物理放置的最大靈活性。接收器能夠打開由于互連介質引起的符號間干擾（ISI）而完全閉合的輸入眼。

      用戶可以根據DS50PCI402到PCI Express端點的距離設置發送器去加重級別。 DS50PCI402包含PCI Express特定功能，如發送空閑，RX檢測和信標信號通過。

      該器件提供自動接收檢測電路，用于控制輸入終端阻抗。通過將輸出上看到的當前負載阻抗自動反映回相應的輸入，DS50PCI402對PCIe根復合體和端點都完全透明。包括內部速率檢測電路以檢測輸入數據流是否處于Gen2數據速率，并相應地調整對其輸出的去加重。該設備提供的信號調節允許系統從Gen1數據速率升級到Gen2，而不會降低其物理范圍。 FR4應用（如背板）以及電纜互連都是如此。

      特性

      • 輸入和輸出信號調節增加了背板和電纜中的PCIe范圍
      • 0.09 UI在5Gbps后殘留確定性抖動42 “FR4（帶輸入均衡器）”
      • 0.11 PCIe電纜（帶輸入均衡器）后5Gbps剩余確定性抖動的UI
      • 0.09 UI殘余確定性抖動，5Gbps，28 “FR4（帶輸出DE）
      • 0.13 UI 5Gbps剩余確定性抖動，7m PCIe電纜（帶輸出DE）
      • 可調發送VOD 800至1200mVp-p
      • 自動和手動接收器檢測和輸入終端控制電路
      • 通過SMBus在單個通道上自動進行電源管理
      • 可調電氣空閑檢測閾值。
        • < li>數據速率優化3級均衡至27 dB增益
      • 數據速率優化6級0至12 dB發送去加重
      • 10mmx5.5mm的流通引腳排列54 -pin無引線WQFN封裝
      • 單電源工作溫度為2.5V
      • > 6kV HBM ESD額定值
      • -10至85°C工作溫度范圍

      所有商標均為各自所有者的財產。

      參數 與其它產品相比?重定時器、轉接驅動器和多路復用器/開關

      ?
      Device Type
      Number of Channels (#)
      Application
      IN SigCon
      OUT SigCon
      Input Compatibility
      Output Compatibility
      Speed (Max) (Gbps)
      SupplyVoltage (Volt)
      Protocols
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      DS50PCI402 DS50PCI401
      Redriver ? ? Redriver ? ?
      8 ? ? 8 ? ?
      Front Port
      Backplane
      Peripheral I/O ? ?      		 Front Port
      Backplane
      Peripheral I/O ? ?
      EQ ? ? EQ ? ?
      DE ? ? DE ? ?
      AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?
      AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?
      5 ? ? 5 ? ?
      2.5 ? ? 2.5 ? ?
      PCIe1
      PCIe2
      sRIO
      General Purpose ? ?      		 PCIe1
      PCIe2
      sRIO
      General Purpose ? ?
      -10 to 85 ? ? -10 to 85 ? ?
      WQFN ? ? WQFN ? ?
      54WQFN ? ? 54WQFN ? ?

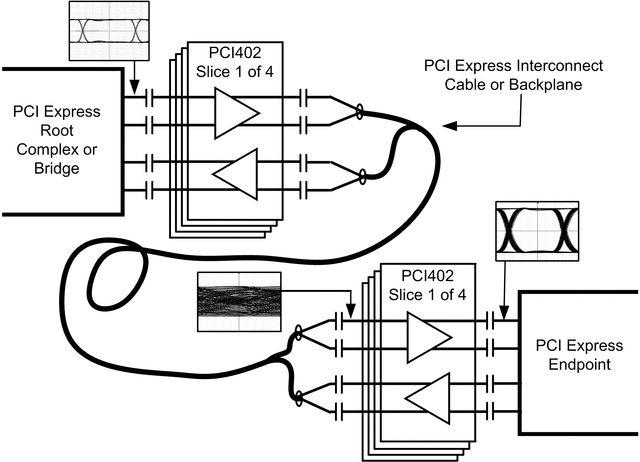

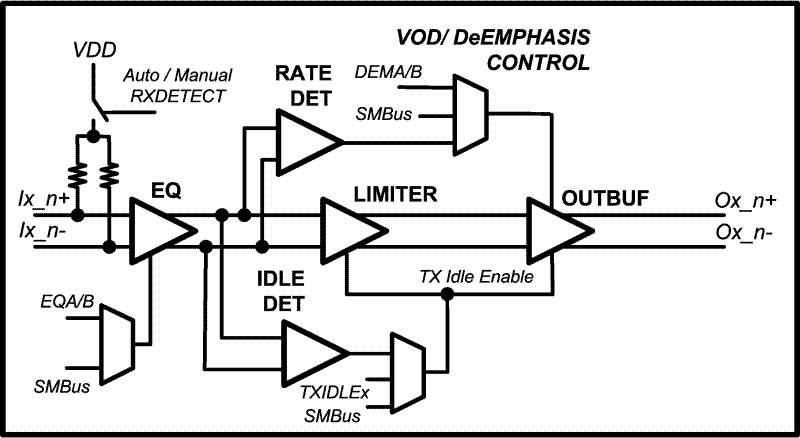

      方框圖 (2)
