      SN65LVPE504 四通道（半雙工 x4 線路）PCI Express Gen II 轉接驅動器/均衡器

      數據：

      描述

      SN65LVPE504是一款四通道半通道PCIe轉接驅動器和信號調理器，支持高達5.0Gbps的數據速率。該器件符合PCIe規范修訂版2.1，支持電氣空閑和電源管理模式。

      可編程均衡器，去加重和幅度擺幅

      SN65LVPE504是旨在最大限度地減少信號衰減效應，如串?dāng)_和符號間干擾（ISI），限制兩個設備之間的互連距離。每個通道的輸入級提供可選的均衡設置，可對其進行編程以匹配通道中的損耗。差分輸出提供可選擇的去加重，以補償PCIe信號將經歷的預期失真。所有4個通道的均衡和去加重電平均由信號控制引腳EQ，DE和OS的設置控制。

      有關EQ，DE和OS設置的詳細信息，請參見表1.

      < /DIV>

      特性

      • 4個相同的通道PCIe均衡器/轉接驅動器
      • 支持PCIe第一代（2.5Gbps）和第二代（5.0） Gbps）速度
      • 可選均衡，去加重和輸出擺幅
      • 每通道接收檢測（通道檢測）
      • 可選接收器電氣空閑閾值控制
      • 低工作功耗模式
        • 支持三種低功耗模式，使功耗降低80％
      • 卓越的抖動和損耗補償能夠在FR4上使用50英寸4密耳SL
      • 小尺寸打印 - 42針9×3.5 TQFN封裝
      • 高抗ESD瞬態保護
        • HBM：6,000 V
        • CDM：1,000 V
        • MM：200 V
      • 應用程序
        • PC MB，擴展塢，服務器，通信平臺，背板和有線應用

      參數 與其它產品相比?重定時器、轉接驅動器和多路復用器/開關

      ?
      Device Type
      Number of Channels (#)
      Application
      IN SigCon
      OUT SigCon
      Input Compatibility
      Output Compatibility
      Speed (Max) (Gbps)
      SupplyVoltage (Volt)
      Protocols
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      SN65LVPE504 SN65LVPE501
      Redriver ? ? Redriver ? ?
      4 ? ? 2 ? ?
      USB3.0 & PCI Express GenII ? ? USB3.0 & PCI Express GenII ? ?
      EQ ? ? EQ ? ?
      DE ? ? DE ? ?
      AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?
      AC-Coupled
      CML ? ?      		 AC-Coupled
      CML ? ?
      5 Gbps ? ? 5 Gbps ? ?
      3.3 ? ? 3.3 ? ?
      PCIe ? ? PCIe ? ?
      -40 to 85 ? ? -40 to 85 ? ?
      WQFN ? ? VQFN ? ?
      42WQFN ? ? 24VQFN ? ?

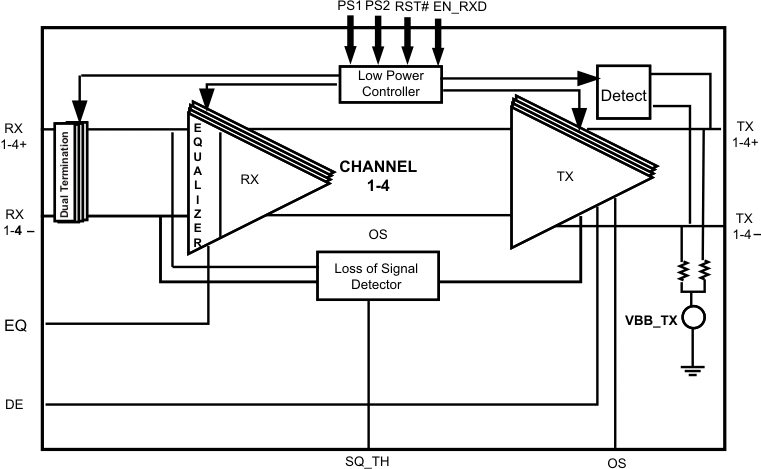

      方框圖 (1)

      技術文檔

      數據手冊（1）
