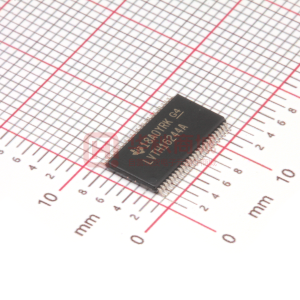

SN74LVTH16244A 具有三態輸出的 3.3V ABT 16 位緩沖器/驅動器

數據： 3.3-V ABT 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS, SNx4LVTH16244A 數據表

描述

'LVTH16244A器件是16位緩沖器和線路驅動器，設計用于低壓（3.3V）V _CC操作，但能夠?yàn)? V系統環境提供TTL接口。這些器件可用作四個4位緩沖器，兩個8位緩沖器或一個16位緩沖器。這些器件提供真正的輸出和對稱的低電平有效輸出使能（> OE ）輸入。

有源總線保持電路保持未使用或未驅動輸入處于有效的邏輯狀態。建議不要使用上拉或下拉電阻與總線保持電路。

當V _CC介于0和1.5 V之間時，器件處于高阻態上電或斷電。但是，為了確保1.5 V以上的高阻態， OE 應通過上拉電阻連接到V _CC;電阻的最小值由驅動器的電流吸收能力決定。

這些器件完全適用于使用I _off和上電3的熱插拔應用-州。 I _off電路禁用輸出，防止在斷電時損壞通過器件的電流回流。上電和斷電期間，上電三態電路將輸出置于高阻態，從而防止驅動器沖突。

特性

德州儀器Widebus系列的成員
最先進的高級BiCMOS技術（ABT））設計用于3.3V
操作和低靜態功耗
耗散
支持混合模式信號操作
（5V輸入和輸出電壓采用3.3 VV電壓） _CC）
支持未調節的電池工作
低至2.7 V
典型V _OLP（輸出接地反彈）< br>＆lt; 0.8 V，V _CC = 3.3 V，T _A = 25°
I _off和上電3態支持Hot
插入
數據輸入上的總線保持消除了外部上拉/下拉電阻的需求
閂鎖性能超過500 mA
Per JESD 17
ESD保護超過JESD 22
- 2000-V人體模型（A114-A）
- 200-V機型（A115） -A）

參數 與其它產品相比?同向緩沖器/驅動器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
?

SN74LVTH16244A	SN54LVTH16244A	SN74LVTH16244A-EP
LVT ? ?	LVT ? ?	LVT ? ?
2.7 ? ?	2.7 ? ?	2.7 ? ?
3.6 ? ?	3.6 ? ?	3.6 ? ?
16 ? ?	16 ? ?	16 ? ?
3.3 ? ?	3.3 ? ?	3.3 ? ?
160 ? ?	160 ? ?	160 ? ?
0.005 ? ?	0.005 ? ?	0.005 ? ?
4.1 ? ?	4.4 ? ?	4.4 ? ?
64 ? ?	48 ? ?	24 ? ?
-32 ? ?	-24 ? ?	-24 ? ?
No ? ?	No ? ?	No ? ?
Catalog ? ?	Military ? ?	HiRel Enhanced Product ? ?
-40 to 125 -40 to 85 ? ?	-55 to 125 ? ?	-40 to 125 -40 to 85 -55 to 125 ? ?
48SSOP 48TSSOP 48TVSOP 54BGA MICROSTAR JUNIOR 56BGA MICROSTAR JUNIOR ? ?	48CFP ? ?	48SSOP 48TSSOP 48TVSOP ? ?
