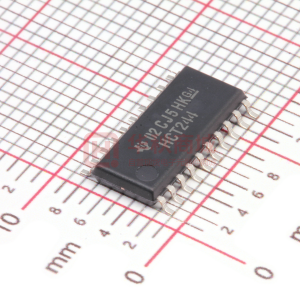

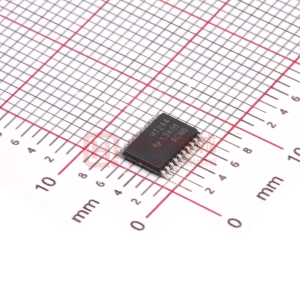

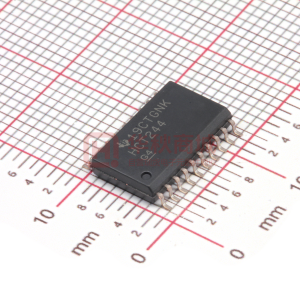

SN74HCT244 具有三態輸出的八路緩沖器和線路驅動器

數據： SNx4HCT244 Octal Buffers and Line Drivers With 3-State Outputs 數據表

描述

這些八進制緩沖器和線路驅動器專門用于改善三態存儲器地址驅動器，時鐘驅動器和面向總線的接收器的性能和密度。發射器。 SNx4HCT244器件組織為兩個4位緩沖器或驅動器，具有單獨的輸出使能（> OE ）輸入。當 OE 為低電平時，器件將非反相數據從A輸入傳遞到Y(jié)輸出。當 OE 為高電平時，輸出處于高阻態。

特性

工作電壓范圍4.5 V至5.5 V
高電流輸出驅動多達15 LSTTL負載
低功耗：80-μA最大I _CC
典型t _pd = 13 ns
±6 -mA輸出驅動，5 V
低輸入電流，最大1μA
輸入兼容TTL電壓
三態輸出驅動總線和緩沖器內存地址寄存器

參數 與其它產品相比?同向緩沖器/驅動器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
?

SN74HCT244	SN54HCT244	SN74HCT244-EP	SN74HCT244-Q1
HCT ? ?	HCT ? ?	HCT ? ?	HCT ? ?
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
8 ? ?	8 ? ?	8 ? ?	8 ? ?
5 ? ?	5 ? ?	5 ? ?	5 ? ?
25 ? ?	25 ? ?	25 ? ?	25 ? ?
0.08 ? ?	0.08 ? ?	0.08 ? ?	0.08 ? ?
32 ? ?	32 ? ?	38 ? ?	38 ? ?
6 ? ?	6 ? ?	6 ? ?	6 ? ?
-6 ? ?	-6 ? ?	-6 ? ?	-6 ? ?
No ? ?	No ? ?	No ? ?	No ? ?
Catalog ? ?	Military ? ?	HiRel Enhanced Product ? ?	Automotive ? ?
-40 to 85 ? ?	-55 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
20PDIP 20SO 20SOIC 20SSOP 20TSSOP ? ?	20CDIP 20LCCC ? ?	20TSSOP ? ?	20TSSOP ? ?
