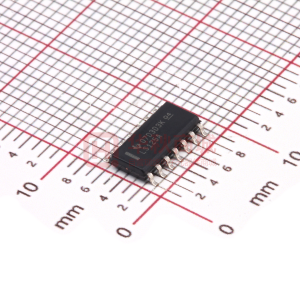

SN74LS125A 具有三態輸出的四路總線緩沖器

數據： Quadruple Bus Buffers With 3-State Outputs 數據表

描述

這些總線緩沖器具有三態輸出，啟用時具有TTL輸出的低阻抗特性，并具有高邏輯電平的額外驅動能力以允許驅動重載總線，無需外部上拉電阻。禁用時，兩個輸出晶體管都關閉，向總線提供高阻態，因此輸出既不會作為重要負載也不會作為驅動器。 ?? 125和?? LS125A器件?? ??當G \為高時，輸出被禁用。 ?? 126和?? LS126A器件?? ??當G為低電平時，輸出被禁用。

特性

四路總線緩沖器
三態輸出
每個通道的獨立控制

SN54125，SN54126，SN74125，SN74126和SN54LS126A已過時且不再供貨。

參數 與其它產品相比?同向緩沖器/驅動器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
?

SN74LS125A	SN54LS125A
LS ? ?	LS ? ?
4.75 ? ?	4.5 ? ?
5.25 ? ?	5.5 ? ?
4 ? ?	4 ? ?
5 ? ?	5 ? ?
35 ? ?	35 ? ?
0.062 ? ?	0.062 ? ?
18 ? ?	18 ? ?
24 ? ?	24 ? ?
-2.6 ? ?	-2.6 ? ?
No ? ?	No ? ?
Catalog ? ?	Military ? ?
0 to 70 ? ?	-55 to 125 ? ?
14PDIP 14SO 14SOIC 14SSOP ? ?	14CDIP 14CFP 20LCCC ? ?
