      SN74LS07 具有集電極開路高電壓輸出的十六進制緩沖器/驅動器

      數據：

      描述

      這些十六進制緩沖器和驅動器具有高壓集電極開路輸出，可與高電平電路連接或驅動高電流負載。它們還被用作驅動TTL輸入的緩沖器。 SN74LS07器件的額定輸出電壓為30 V.最大灌電流為40 mA。

      這些電路與大多數TTL系列兼容。輸入采用二極管鉗位，以最大限度地減少傳輸線效應，從而簡化了設計。典型功耗為140 mW，平均傳播延遲時間為12 ns。

      特性

      • 將TTL電壓電平轉換為MOS電平
      • 高漏電流能力
      • 輸入鉗位二極管簡化系統設計
      • 用于指示燈和繼電器的開集電極驅動器

      參數 與其它產品相比?同向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74LS07
      LS ? ?
      4.75 ? ?
      5.25 ? ?
      6 ? ?
      5 ? ?
      35 ? ?
      0.045 ? ?
      30 ? ?
      40 ? ?
      -40 ? ?
      No ? ?
      Catalog ? ?
      0 to 70 ? ?

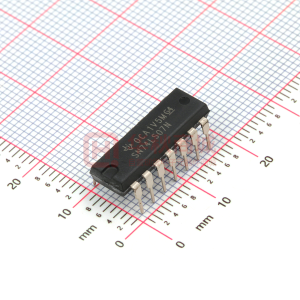

      14PDIP

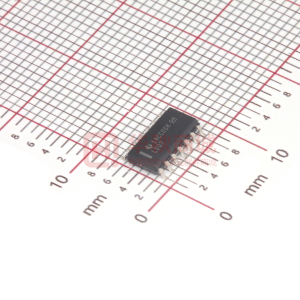

      14SO

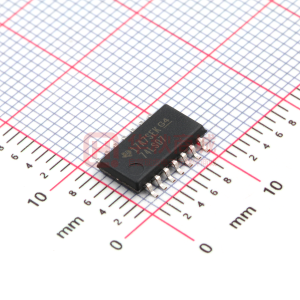

      14SOIC
      14SSOP ? ?

      方框圖 (1)
