SN74LS241 具有三態輸出的八路緩沖器和線路驅動器

數據： SNx4LS24x, SNx4S24x Octal Buffers and Line Drivers With 3-State Outputs 數據表

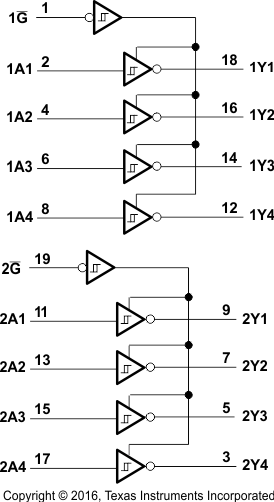

描述

SNx4LS24x，SNx4S24x八進制緩沖器和線路驅動器專為提高三態存儲器地址驅動器，時鐘驅動器和總線的性能和密度而設計面向接收器和發射器。設計人員可以選擇反相和非反相輸出的選擇組合，對稱，低電平有效輸出控制（ G ）輸入和互補輸出控制（G和 G ）輸入。這些器件具有高扇出，改進的扇入和400 mV的噪聲容限。 SN74LS24x和SN74S24x器件可用于驅動低至133Ω的端接線路。

特性

輸入容差低至2 V，兼容3.3 V或2.5 V邏輯輸入
最大t _pd 15 ns，5 V
3態輸出驅動總線或緩沖存儲器地址寄存器
PNP輸入降低DC負載
輸入滯后可改善噪聲容限

參數 與其它產品相比?同向緩沖器/驅動器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
?

SN74LS241	SN54LS241
LS ? ?	LS ? ?
4.75 ? ?	4.5 ? ?
5.25 ? ?	5.5 ? ?
8 ? ?	8 ? ?
5 ? ?	5 ? ?
35 ? ?	35 ? ?
0.046 ? ?	0.046 ? ?
18 ? ?	18 ? ?
24 ? ?	24 ? ?
-15 ? ?	-15 ? ?
No ? ?	No ? ?
Catalog ? ?	Military ? ?
0 to 70 ? ?	-55 to 125 ? ?
20PDIP 20SO 20SOIC ? ?	20CDIP 20CFP 20LCCC ? ?
	無樣片
