      SN74LV540A 具有三態輸出的八路緩沖器/驅動器

      數據：

      描述

      SN74LV540A器件是一個八進制緩沖器/驅動器，設計用于2 V至5.5 V V CC 操作。

      該器件非常適合驅動總線或緩沖存儲器地址寄存器。它在封裝的兩側具有輸入和輸出，便于印刷電路板布局。

      特性

      • 2-V至5.5-VV CC 操作
      • Max t pd 8.5 V，5 V
      • 典型V OLP （輸出接地反彈）
        ＆lt; 0.8 V，V CC = 3.3 V，T A = 25°C
      • 典型V OHV （輸出V < sub> OH Undershoot）
        ＆gt; 2.3 V V CC = 3.3 V，T A = 25°C
      • 支持所有端口上的混合模式電壓操作
      • I off 支持部分斷電模式
        操作
      • 閂鎖性能超過250 mA
        每JESD 17
        • < li> ESD保護超過JESD 22
        • 2000-V人體模型
        • 200-V機型
        • 2000-V充電設備型號

      參數 與其它產品相比?反向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74LV540A
      LV-A ? ?
      2 ? ?
      5.5 ? ?
      8 ? ?
      3.3
      5 ? ?
      110 ? ?
      0.02 ? ?
      14.5
      8.5 ? ?
      50 ? ?
      -50 ? ?
      No ? ?
      Catalog ? ?
      -40 to 125
      -40 to 85 ? ?
      20SO
      20SOIC
      20SSOP
      20TSSOP
      20TVSOP
      20VQFN ? ?

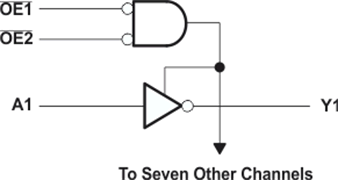

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 SN74LV540A 相關庫存
