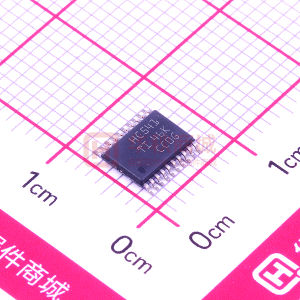

      SN74HC541 具有三態輸出的八路緩沖器和線路驅動器

      數據：

      描述

      這些八進制緩沖器和線路驅動器具有SNx4HC541器件的性能以及封裝兩側輸入和輸出的引腳排列。這種布置極大地方便了印刷電路板布局。

      三態輸出由雙輸入NOR門控制。如果輸出啟用（ OE1 或> OE2 ）輸入為高，則所有八個輸出均為處于高阻態。 SNx4HC541器件在輸出端提供真實數據。

      特性

      • 2 V至6 V的寬工作電壓范圍
      • 高電流三態輸出直接驅動總線或最多15個LSTTL負載
      • 低功耗，80-μA最大I CC
      • 典型t pd = 10 ns < /li>
      • ±6-mA輸出驅動，5 V
      • 低輸入電流，最大1μA
      • 數據流通引腳輸出（輸出端對面的所有輸入）

      參數 與其它產品相比?同向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74HC541 SN54HC541
      HC ? ? HC ? ?
      2 ? ? 2 ? ?
      6 ? ? 6 ? ?
      6 ? ? 8 ? ?
      6 ? ? 6 ? ?
      28 ? ? 28 ? ?
      0.08 ? ? 0.08 ? ?
      25 ? ? 25 ? ?
      6 ? ? 6 ? ?
      -6 ? ? -6 ? ?
      No ? ? No ? ?
      Catalog ? ? Military ? ?
      -40 to 85 ? ? -55 to 125 ? ?
      20PDIP
      20SO
      20SOIC
      20SSOP
      20TSSOP ? ?      		 20CDIP
      20LCCC ? ?

      方框圖 (1)
