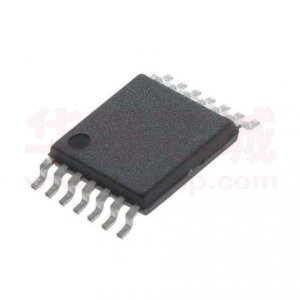

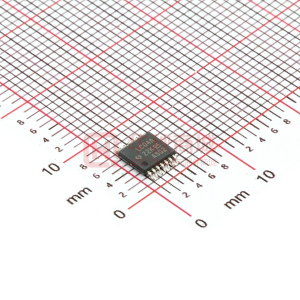

SN74LVC04A 六路反向器

數據:

描述

SNx4LVC04A十六進制逆變器包含六個獨立的逆變器,設計用于2.7 V至3.6 VV CC 操作,以及SN74LVC04A十六進制逆變器包含六個獨立的逆變器,設計用于1.65 V至3.6 VV CC 操作。 SNx4LVC04A器件執行布爾函數Y = A 。

輸入可以從1.8 V或3.3 V器件驅動。此功能允許在混合的1.8 V或3.3 V系統環境中將這些設備用作轉換器。

特性

  • 從1.65 V運行到3.6 V
  • 指定從40°C到85°C,?? 40 °C至125°C,-55°C至125°C
  • 輸入接受電壓至5.5 V
  • 最大t pd 為4.5 ns at 3.3 V
  • 典型V OLP (輸出接地反彈)< 0.8 V V CC = 3.3 V,T A = 25°C
  • 典型V OHV (輸出V OH 下沖)> V CC = 2 V 3.3 V,T A = 25°C
  • 閂鎖性能每JESD超過250 mA 17
  • ESD保護超過JESD 22
    • 2000-V人體模型(A114-A)
    • 200-V機型(A115-A)
    • 1000-V充電設備型號(C101)
  • 應用程序
    • 電源子站控制
    • 以太網交換機
    • 流量計< /li>
    • I /O模塊和數字PLC /DCS輸入
    • 服務器
    • 測試和測量

所有其他商標均為該商標的財產各自所有者

參數 與其它產品相比?反向緩沖器/驅動器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
SN74LVC04A SN54LVC04A SN74LVC04A-EP SN74LVC04A-Q1
LVC ? ? LVC ? ? LVC ? ? LVC ? ?
1.65 ? ? 2 ? ? 2 ? ? 2 ? ?
3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ?
6 ? ? 6 ? ? 6 ? ? 6 ? ?
1.8
2.5
2.7
3.3 ? ?
2.7
3.3 ? ?
2.7
3.3 ? ?
2.7
3.3 ? ?
100 ? ? 100 ? ? 100 ? ? 100 ? ?
0.01 ? ? 0.01 ? ? 0.01 ? ? 0.01 ? ?
8
7.5
5.5
4.5 ? ?
5.5
4.5 ? ?
5.5
4.5 ? ?
5.5
4.5 ? ?
24 ? ? 24 ? ? 24 ? ? 24 ? ?
-24 ? ? -24 ? ? -24 ? ? -24 ? ?
No ? ? No ? ? No ? ? No ? ?
Catalog ? ? Military ? ? HiRel Enhanced Product ? ? Automotive ? ?
-40 to 125 ? ? -55 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
14SO
14SOIC
14SSOP
14TSSOP
14TVSOP
14VQFN ? ?
14CDIP
14CFP
20LCCC ? ?
14SOIC
14TSSOP ? ?
14SOIC
14TSSOP ? ?

方框圖 (1)
