      SN74LVCH245A 具有三態輸出的八路總線收發器

      數據：

      描述

      SN54LVCH245A八路總線收發器設計用于2.7 V至3.6 VVCC操作，SN74LVCH245A八路總線收發器設計為設計用于1.65V至3.6VVCC操作。輸入可以從3.3 V或5 V器件驅動。此功能允許在混合的3.3 V /5 V系統環境中將這些設備用作轉換器。

      特性

      • 從1.65 V運行至3.6 V
      • 輸入接受電壓至5.5 V
      • 最大值pd6.3 ns，3.3 V
      • 典型VOLP（輸出接地反彈）
        ＆lt; 0.8 V，VCC < /sub> = 3.3 V，TA= 25°C
      • 典型VOHV（輸出VOH下沖）
        ＆gt; 2 V VCC= 3.3 V，TA= 25°C
      • 支持所有端口的混合模式信號操作
        （具有3.3VVCC的5V輸入/輸出電壓）
      • Ioff支持實時插入，部分關斷模式，
        和后驅保護
      • 數據輸入上的總線保持消除了對外部上拉或下拉電阻的需求
      • 每次JESD的閂鎖性能超過250 mA 17
      • ESD保護超過JESD 22
        • 2000-V人體模型（A114-A）
        • 200-V機型（A115-A）
      • 符合MIL-PRF-38535的產品，
        除非另有說明，否則所有參數均經過測試指出。在所有其他產品上，生產加工不一定包含所有參數的測試。

      參數 與其它產品相比 標準收發器


      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Rating
      Operating Temperature Range (C)
      Pin/Package

      SN74LVCH245A SN54LVCH245A
      LVC     LVC
      1.65     2
      3.6     3.6
      8     8
      1.8
      2.5
      2.7
      3.3          		 2.7
      3.3
      100     100
      0.01     0.01
      12.7
      8.3
      7.3
      6.3          		 8
      7
      24     24
      -24     -24
      Catalog     Military
      -40 to 85     -55 to 125
      20BGA MICROSTAR JUNIOR
      20BGA MICROSTAR JUNIOR
      20SO
      20SOIC
      20SSOP
      20TSSOP
      20TVSOP
      20VQFN          		 20CDIP
      20CFP
      20LCCC
        無樣片

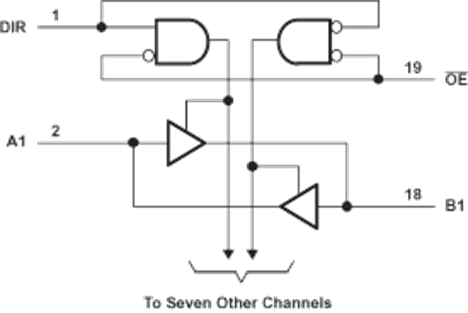

      方框圖 (1)
