概述

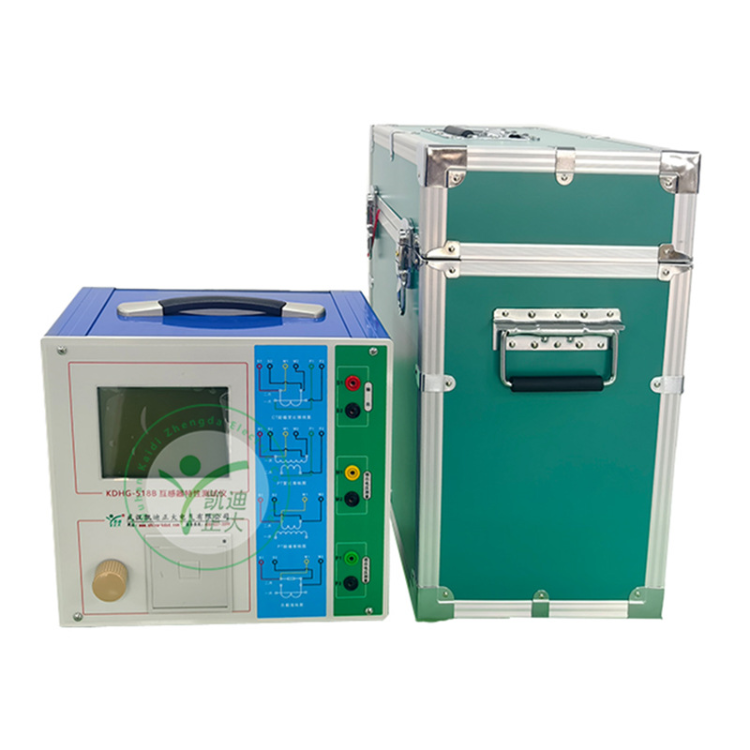

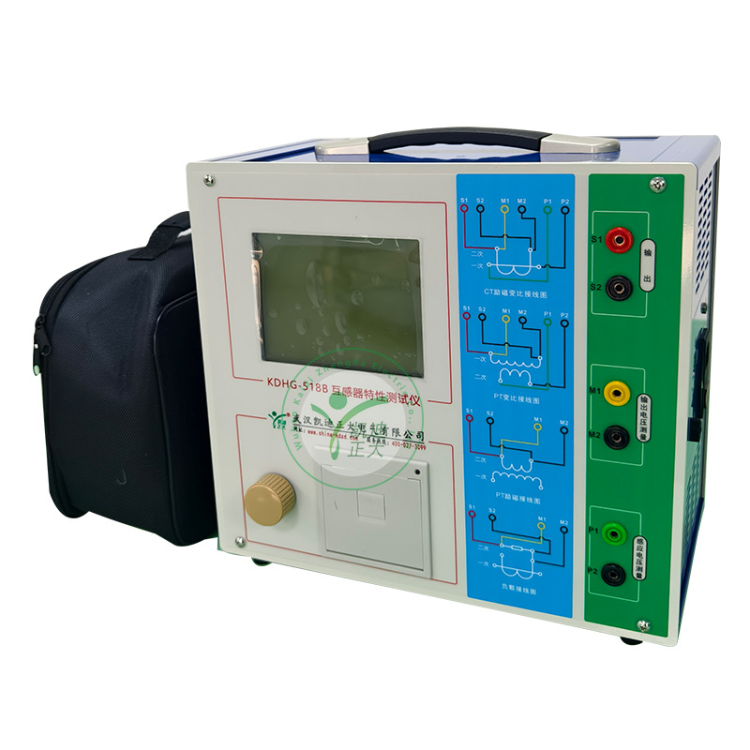

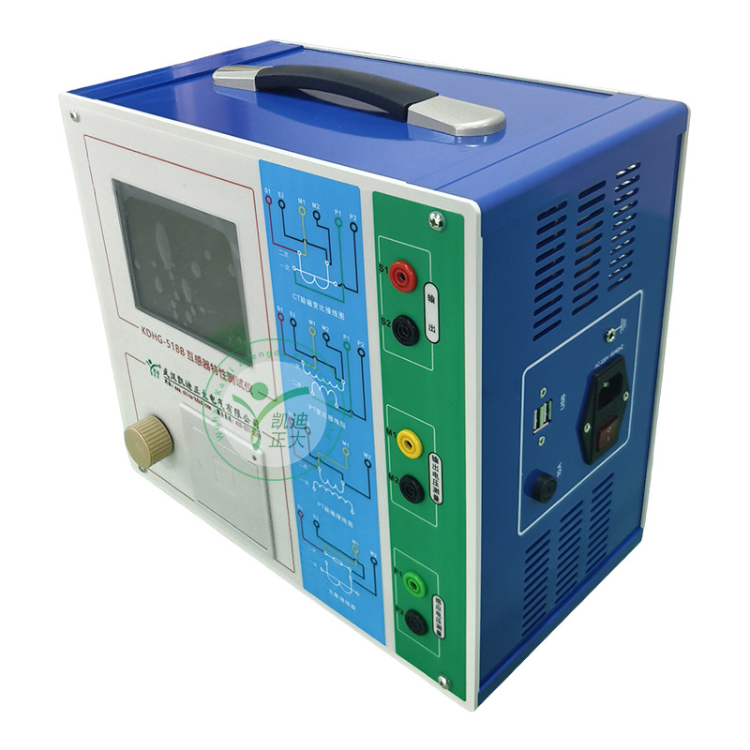

武漢凱迪正大KDHG-518B 互感器特性測試儀是支持CT/PT 變比、極性、伏安特性、角差比差、二次電阻及負載等綜合測試。其變比測量范圍達 1~50000，精度 ±0.2%，相位測量精度 0.5min，輸出電壓 0~180Vrms、電流 12Arms（峰值 36A），可應對拐點高達 65kV 的 CT 測試。
武漢凱迪正大KDHG-518B互感器特性測試儀基于低頻法原理，符合 GB/IEC 多項標準，支持一鍵式測試、2000 組數據存儲及 U 盤導出，掉電不丟失，具備便攜性（<9kg）和陽光下可視的 5.7 寸 LCD 屏幕。
主要技術參數
測試用途：保護類 CT，保護類 PT
輸出：0~180Vrms，12Arms，36A(峰值)
CT變比測量
范圍：1~50000
精度：±0.2%
PT變比測量
范圍：1~50000
精度：±0.2%
相位測量
范圍：±2min
精度：0.5min
二次繞組電阻測量
范圍：0~300Ω
精度：0.2%+2mΩ
交流負載測量
范圍：0~1000VA
精度：0.2%+0.02VA
輸入電源電壓：AC220V+10%，50Hz
工作環境：溫度:-10C~50℃℃，濕度:≤90%
尺寸重量：340mm x220mmx330mm；<9kg
鋁合金箱尺寸：430mm x270mm x500mm
主要技術特點
1、功能全面，既滿足各類 CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于保護類 PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等 CT、PT 參數。
3、可精確測量變比差與角差，比差最大允許誤差士0.05%，角差最大允許誤差士2min，能夠進行 0.2S級電流互感器的測量，變比測量范圍為1~50000。
4、測試滿足 GB20840.1(IEC60044-1)、GB20840.2(IEC60044-6)、GB20840.3等。
5、基于低頻法測試原理,輸出最大僅180V的交流電壓和12Arms(36A 峰值)的交流電流，能應對拐點高達 65KV的CT測試。
6、界面友好美觀，全中文圖形界面。裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成 WORD 報告。
7、5.7寸圖形透反式LCD，陽光下清晰可視。
8、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外CT其他各項測試都是采用同一種接線方式。
9、易于攜帶，裝置重量<9Kg。
