1. 芯片簡介

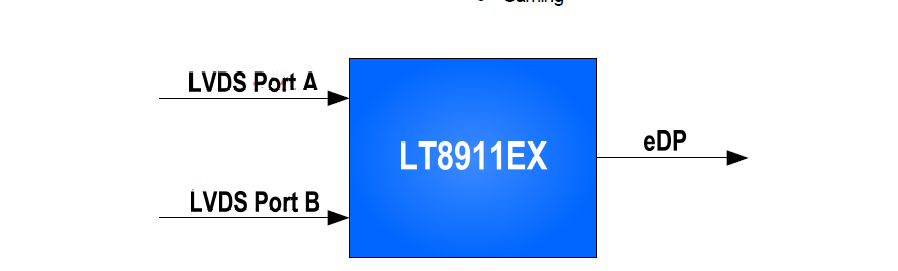

       Lontium LT8911EX LVDS to eDP轉換器具有單端口或雙端口可配置LVDS接收器1時鐘通道和最多8個數據通道每數據通道1.2Gbps；最大輸入帶寬為9.6 gbps。轉換器對輸入LVDS數據進行反序列化，解碼數據包和轉換格式化的視頻數據流到符合VESA eDP1.4標準的單鏈路輸出1/2/4可配置的數據通道，支持RBR（1.62Gbps）和HBR（2.7Gbps）鏈路速度。內置的可選SSC功能，減少電磁干擾對電磁干擾相關系統的影響應用程序。
       LT8911EX采用先進的CMOS工藝制造實現在一個小輪廓9mm x 9mm QFN64在0.5mm分別Pitch package。該包裝符合RoHS標準并指定在?40°C至+85°C范圍內工作。

2. 芯片功能
單/雙端口LVDS接收器
-兼容VESA和JEIDA標準
-1~2個可配置端口
-每個端口1個時鐘通道和4個數據通道
-數據通道和極性交換
-每個數據通道最大1.2Gb/s
-支持6位或8位輸入顏色深度
-支持輸入De-SSC（±5%@30KHz~80KHz）
eDP1.4發射器
-符合VESA eDP1.4標準
-支持1.62Gbps（RBR）或1/2/4數據通道
-2.7 gbps(哈佛商業評論)。
-數據通道和極性交換
-可選SSC 0.5%向下擴展輸出
-可配置和電源校準輸出擺幅
-優化的電磁干擾
-支持PWM背光控制
-輔助通道上的MCCS
其它
-單路1.8V供電
-溫度范圍：?40℃~ +85℃
-封裝：9mm x 9mm QFN64
3. 應用設備
-移動系統
-手機
-數碼攝像機
-數碼相機
-個人媒體播放器
-游戲機
