產品簡述:
PC1702 是一款小型單通道 H 橋柵極驅動器。它使用四個外部 N 通道 MOSFET，驅動一個雙向刷式直流電機。PH/EN、獨立半橋或 PWM 允許輕松連接到控制器電路。內部傳感放大器提供可調的電流控制。集成的電荷泵可提供 100% 占空比，而且可用于驅動外部反向電池開關。獨立半橋模式支持半橋共享，能夠控制多個直流電機。 PC1702 內置相應的電路，能夠使用固定關斷時間的 PWM 電流斬波來調節繞組電流。PC1702 可以通過可編程壓擺率控制技術，降低電磁干擾 (EMI)，可以靈活應用，而且可以防止任何柵極短路問題。

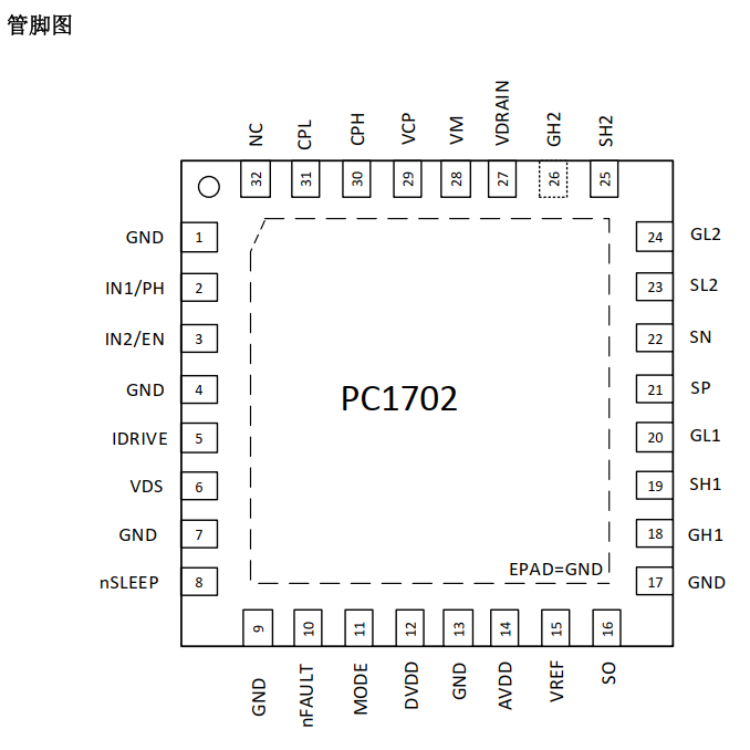

主要特點:
? 單通道 H 橋柵極驅動器
-驅動四個外部 N 溝道 MOSFET
-支持 100% 脈寬調制 (PWM)占空比
? 工作電源電壓范圍： 5.5V 至 45V
? 三個控制模式
-PH/EN、 獨立半橋和 PWM
? 可調壓擺率控制
? 每個半橋獨立控制
? 支持 1.8V、 3.3V 和 5V 邏輯輸入
? 電流分流放大器
? 集成 PWM 電流調節功能
? 低功耗休眠模式
? 保護特性
-電源欠壓鎖定 (UVLO)
-電荷泵欠壓 (CPUV)鎖定
-過流保護 (OCP)
-柵極驅動故障 (GDF)
- 過溫保護 (TSD)
-故障調節輸出 (nFAULT)
? 滿足 AEC-Q100 標準
應用:
? 電動車窗升降器、天窗、座椅、滑動門、后備箱和尾門
? 繼電器
? 刷式直流泵
