氣路系統主要由氣源切換系統、管道系統、調壓系統、用氣點、監控及報警系統組成。對于一些易燃易爆氣體，如氫氣、乙炔等，可能在設計和施工過程中稍有差異，必須加入氣體回火防止器等安全控制裝置。

在現代化的實驗室中，為了完成實驗，需要用到多種分析儀器，如氣相色譜儀，原子吸收，氣—質聯用儀，ICP等等，其中這些儀器需要用到高純氣體，傳統的做法是采用獨立鋼瓶分散供氣的模式，這種供氣模式每臺儀器設備單獨配置氣體鋼瓶，分別滿足每臺儀器設備的使用，但隨著近年來實驗室投資的不斷加大，儀器設備的迅速增加，用氣量也逐年增加，傳統的供氣模式已經難以滿足儀器設備增加的需求，同時分散供氣模式帶來的實驗室布局混亂，鋼瓶的頻繁更換也對實驗室的管理和維護造成了困難，為了解決以上兩個方面的問題，就需要一套安全性高且能實現集中分配供氣的系統完成從氣源向儀器的供氣，這就是實驗室高純氣體管道系統的功能所在。

實驗室集中供氣系統涉及氣體管路的設計、材質選擇、工程安裝和驗收等方面的工作，是一項專業性較強的工作，由于實驗室通常配備許多精密大型儀器設備，如果工程材質不合格、施工工藝不精密，使用過程中可能會產生泄漏，引入雜質降低高純氣體純度，直接導致儀器設備無法正常使用，因此必須由氣體管道安裝的專業公司來進行設計和施工。

石油化工行業中心化驗室氣體管道設計、安裝要求！

●氣瓶間

1、鋼瓶間的設計宜設在中心化驗室的主入口側，并應采取遮陽防曬措施，當鋼瓶間與建筑物為一體時，隔墻應為鋼筋混凝土防爆墻；

2、通風良好，并具有足夠的泄爆面積，室內地面應有防火花，防靜電措施；

3、可燃?xì)怏w鋼瓶（H2，C2H2）與助燃?xì)怏w鋼瓶（O2）應隔開布置；

4、還應設立泄露報警系統。

●色譜室

1、中心化驗室的所有管道應統籌規劃、集中布置，以便于安裝、操作和檢修為布置原則；

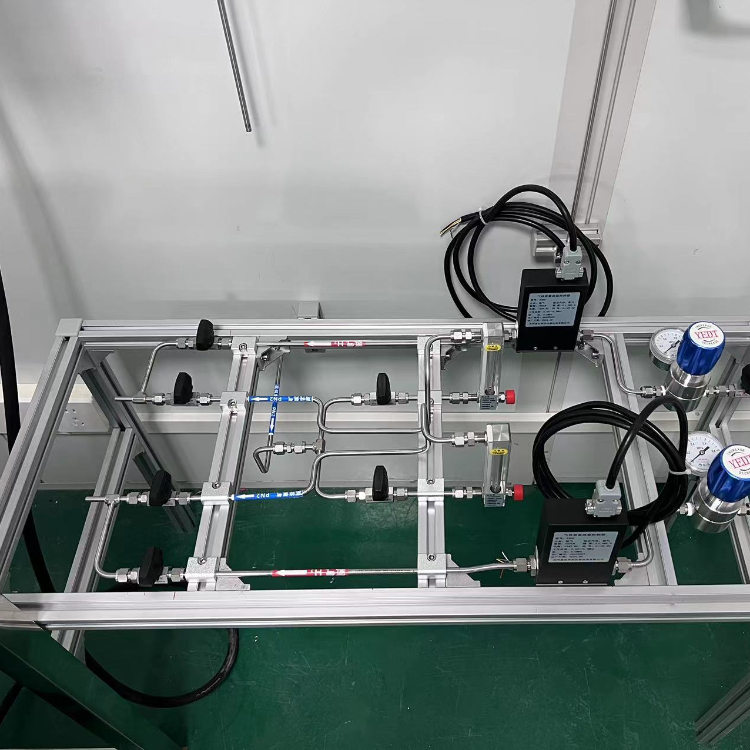

2、引入中心化驗室的所有工藝管道總管應設切斷閥，并根據需要設置壓力表、溫度計、流量計、過濾器和減壓閥等。閥門或儀表宜設置在便于觀察和檢修的位置；

3、可燃易爆氣體如氫氣、乙炔、氧氣等宜明線鋪設；

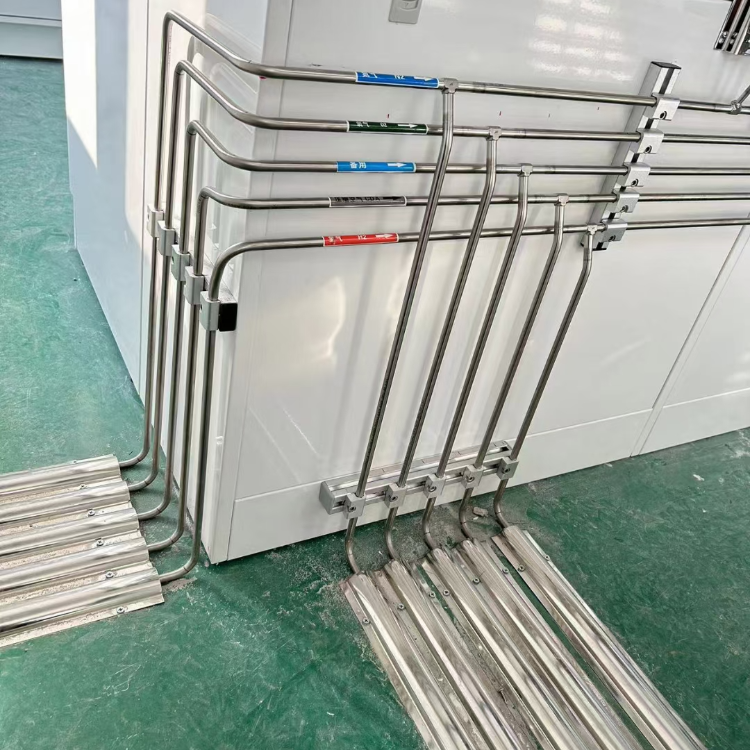

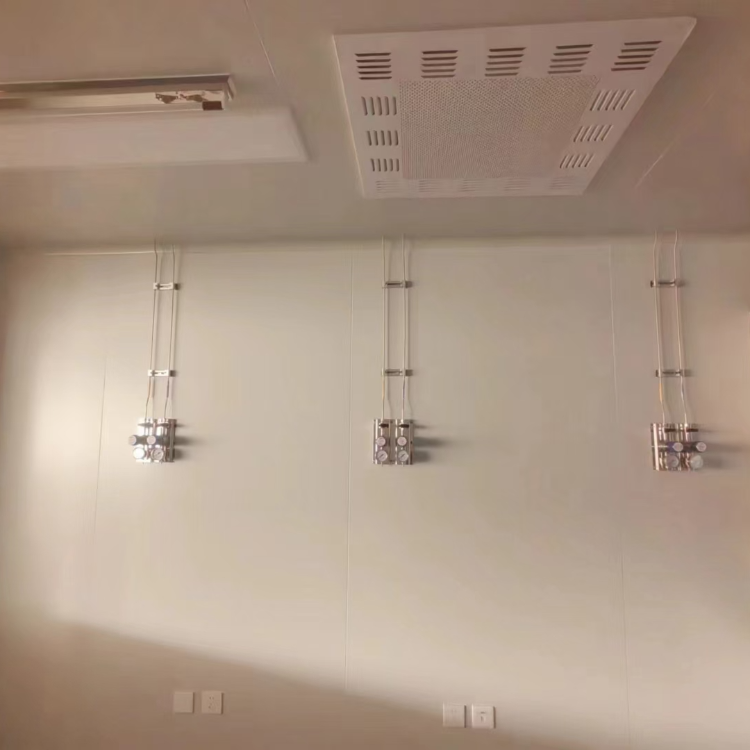

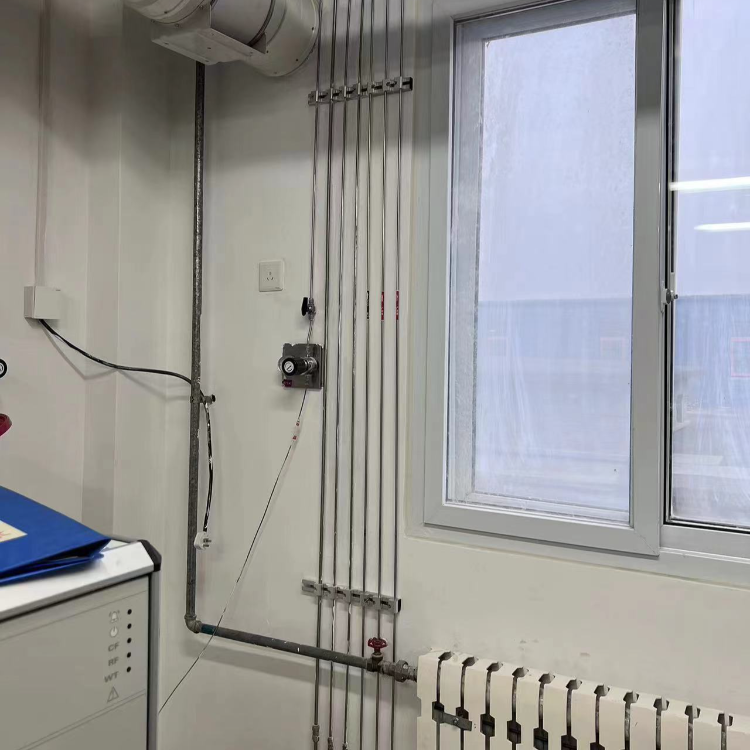

4、管道宜集中布置并沿墻明設，且方便安裝及檢修；

5、使用鋼瓶氣管道的設備臺應離墻布置，留出的維修空間不宜小于600mm；

6、氫氣管道宜采用焊接連接，不應采用螺紋連接和閘閥。
