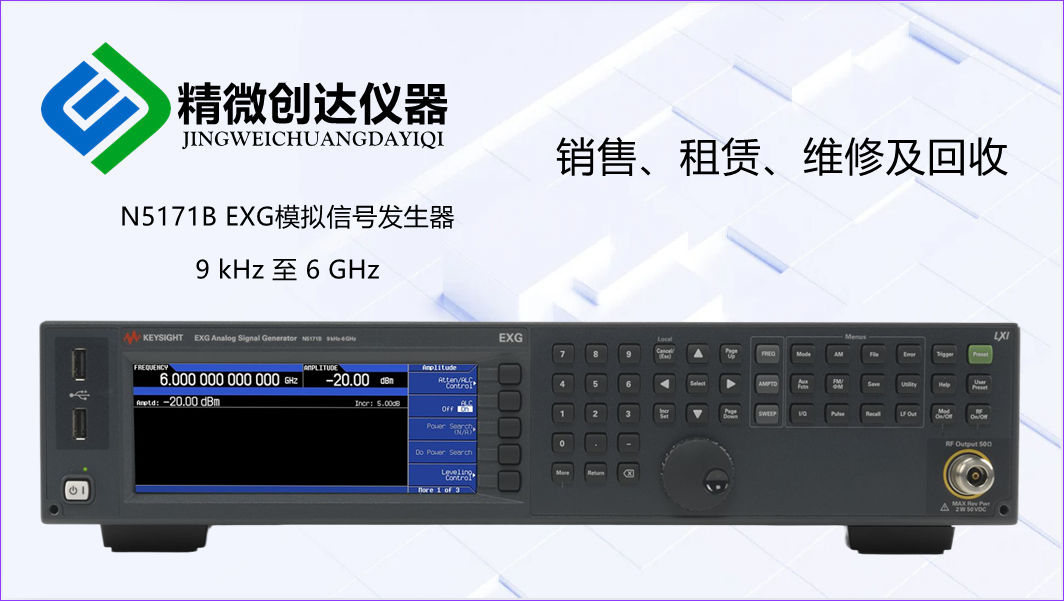

Keysight N5171B EXG X系列射頻模擬信號發生器專業詳解

一、產品概述

Keysight N5171B EXG X系列是是德科技(Keysight Technologies)推出的一款高性能射頻模擬信號發生器，屬于X系列信號源產品線。該儀器專為滿足現代無線通信、航空航天與國防、半導體測試等領域的嚴格要求而設計，提供卓越的信號純度和靈活的調制能力。

二、關鍵性能參數

1. 頻率特性

頻率范圍：9 kHz至3/6/13.6/20 GHz（根據型號不同）

頻率分辨率：0.001 Hz

頻率切換速度：<900 μs（典型值）

頻率精度：±(老化率+參考頻率精度+溫度漂移)

2. 輸出特性

輸出功率范圍：-130 dBm至+20 dBm（N5171B-3G型號）

功率分辨率：0.01 dB

功率精度：±(設定值×百分比+偏移量)

電平切換速度：<400 μs（典型值）

諧波失真：<-30 dBc（典型值）

3. 調制性能

模擬調制：

AM：深度0-120%，調制頻率DC-100 kHz

FM：最大頻偏400 kHz，調制頻率DC-100 kHz

PM：最大相移10 rad，調制頻率DC-100 kHz

脈沖調制：

開關比>80 dB

上升/下降時間<20 ns

數字調制（需選件）：

I/Q調制帶寬可達100 MHz

支持多種數字標準（LTE、WLAN、5G NR等）

三、核心技術特點

1. 相位噪聲性能

N5171B采用先進的直接數字合成(DDS)技術和優化的鎖相環(PLL)設計，在1 GHz載波、20 kHz偏移處典型相位噪聲可達-136 dBc/Hz，滿足高要求通信系統的測試需求。

2. 數字預失真技術

內置數字預失真算法可補償功率放大器非線性，改善輸出信號的頻譜純度，特別適用于功率放大器測試應用。

3. 快速切換能力

采用專利的FastALC（快速自動電平控制）技術，實現：

頻率切換時間<900 μs

幅度切換時間<400 μs

列表模式切換時間<5 ms（典型值）

4. 高級掃描功能

頻率掃描：支持線性/對數掃描，最大點數1601點

功率掃描：支持線性掃描，最大點數201點

列表掃描：支持頻率/功率/調制參數同步切換

五、典型應用場景

1. 無線通信測試

5G NR FR1/FR2器件特性分析

802.11ax/ac WLAN接收機測試

物聯網設備射頻性能驗證

2. 航空航天與國防

雷達系統組件測試

電子戰設備驗證

衛星通信系統仿真

3. 半導體測試

RFIC參數測試

功率放大器非線性分析

混頻器轉換損耗測量
