英集芯IP2331是一款專為TWS（真無線立體聲）藍牙耳機充電倉及智能穿戴設備等單節鋰電池供電場景設計的高集成度電源管理芯片，集成了鋰電池充電管理、同步升壓轉換及電源路徑管理功能，具備高效能、低功耗、高集成度及多重保護機制等特性，適用于小型化、便攜式電子設備。以下是其核心特點及技術參數的詳細解析：
一、核心功能特點
1、集成度高
充電與升壓二合一：內置同步開關充電器與同步升壓轉換器，支持邊充電邊放電（邊充邊放），無需額外外置升壓電路，顯著簡化電路設計。
路徑管理：支持電源路徑管理，優先為系統供電，確保設備在充電時仍能正常工作，提升用戶體驗。
2、高效能
充電效率：支持最大2A充電電流，充電效率高達90%以上，充電速度更快。
升壓效率：內置5V同步升壓轉換器，輸出電流最大400mA，升壓效率高達95%，減少能量損耗。
3、低功耗
靜態電流：輸出5V時，電池靜態電流最低可降至5μA；芯片不使能輸出時，功耗低至2μA，延長電池續航時間。
4、靈活配置
I2C通信接口：支持通過I2C接口靈活配置充電電壓、充電電流、涓流充電電流、停充電流、復充電壓、放電升壓電壓等參數，滿足不同應用需求。
輸出使能控制：支持通過I2C或引腳使能和關斷輸出功能，VOUT輸出在1ms內完成開啟和關斷，響應速度快。
5、多重保護機制
過流/短路保護：防止電路過載或短路對設備造成損害。
過壓/欠壓保護：保護電池免受異常電壓的影響。
過充保護：防止電池過充，延長電池壽命。
超時保護：充電超時自動停止，確保安全。
欠壓保護：電池電壓過低時自動停止放電，防止電池深度放電。
過溫保護：內置溫度傳感器，實時監測芯片溫度，防止過熱損壞。
NTC電池溫度監控：支持5段式（兼容JEITA標準）充電和放電溫度監控，確保電池在安全溫度范圍內工作。
二、技術參數

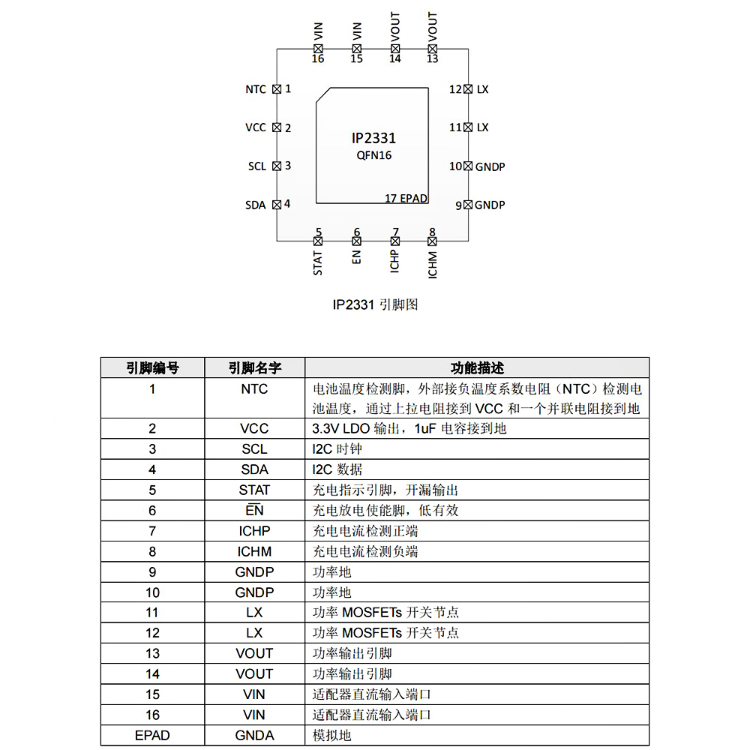

封裝形式：QFN16（0404），體積小巧，適合緊湊型設計。
輸入電壓范圍：3.6V~6V，適應多種電源輸入場景。
輸出電壓：標準5V，其他電壓可通過I2C設定或定制，范圍4.55V~5.5V。
充電電壓：支持4.20V、4.30V、4.35V和4.4V電池，標準4.20V，其他電壓需定制，定制范圍3.6V~4.4V。
工作溫度范圍：-40℃~85℃，適應各種惡劣環境。
VIN耐壓：高達20V，增強電路的抗干擾能力。
三、應用場景

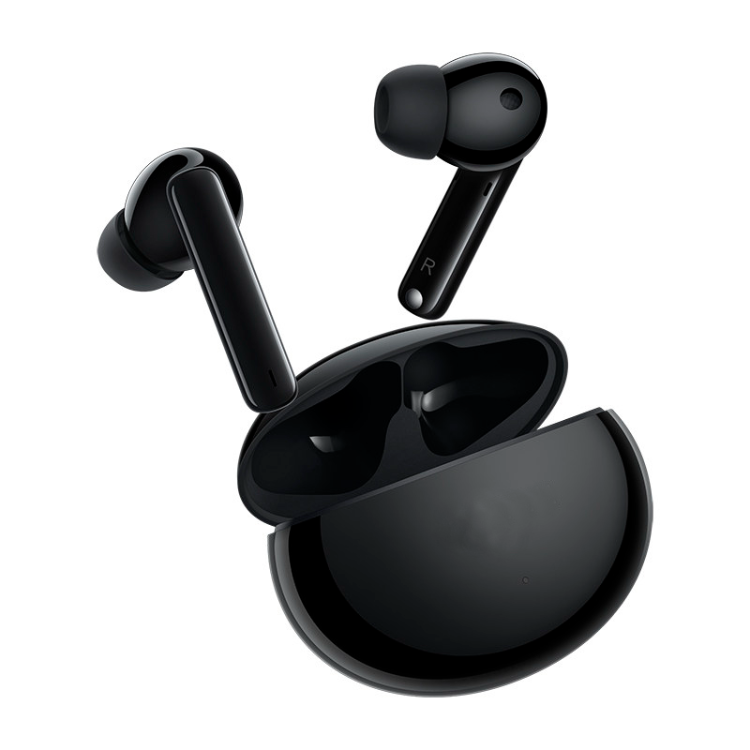

1、TWS藍牙耳機充電倉：為耳機提供高效的充電和升壓解決方案，支持快速充電和邊充邊放功能。
2、智能穿戴設備：適用于智能手表、智能手環等單個鋰電池供電的智能穿戴設備，為其提供可靠的電源管理。
