聚豐項目 > 基于STM32的打地鼠游戲設計

基于STM32的打地鼠游戲設計

本作品是在stm32開發板上開發了我們常見得一款游戲——打地鼠，用了一塊7寸的電容觸摸屏作為顯示和操作界面，用STM32作為主控平臺，并在游戲中加入了各種音效，可以作為非常有趣味的一個學習項目。

1413909 1413909

分享
16 喜歡這個項目
團隊介紹

1413909 1413909

團隊成員

薛海瑞 學生

分享
項目簡介
本作品是在stm32開發板上開發了我們常見得一款游戲——打地鼠，用了一塊7寸的電容觸摸屏作為顯示和操作界面，用STM32作為主控平臺，并在游戲中加入了各種音效，可以作為非常有趣味的一個學習項目。
硬件說明

   本作品主要包括的硬件主要有STM32開發板，MP3音頻播放模塊，7寸帶觸摸功能的液晶屏，分別負責任務調度及控制，音頻解碼及播放，界面顯示及人機交互。下面分別進行介紹：

   1.STM32主控板

    主控版采用的芯片型號為STM32F401，使用高性能的ARM? Cortex?-M3 32位的RISC內核，工作頻率為72MHz，內置高速存儲器(高達128K字節的閃存和20K字節的SRAM)，豐富的增強I/O端口和聯接到兩條APB總線的外設。所有型號的器件都包含2個12位的ADC、3個通用16位定時器和1個PWM定時器，還包含標準和先進的通信接口：多達2個I2C接口和SPI接口、3個USART接口、一個USB接口和一個CAN接口。

   這里我們用到了stm32的spi接口與音頻模塊進行通信，單片機先讀取SD卡中的mp3音頻文件，然后通過 SPI 口向 VS1053音頻模塊不停的輸入音頻數據， 它就會自動幫我們解碼了，然后從輸出通道輸出游戲的背景音樂。

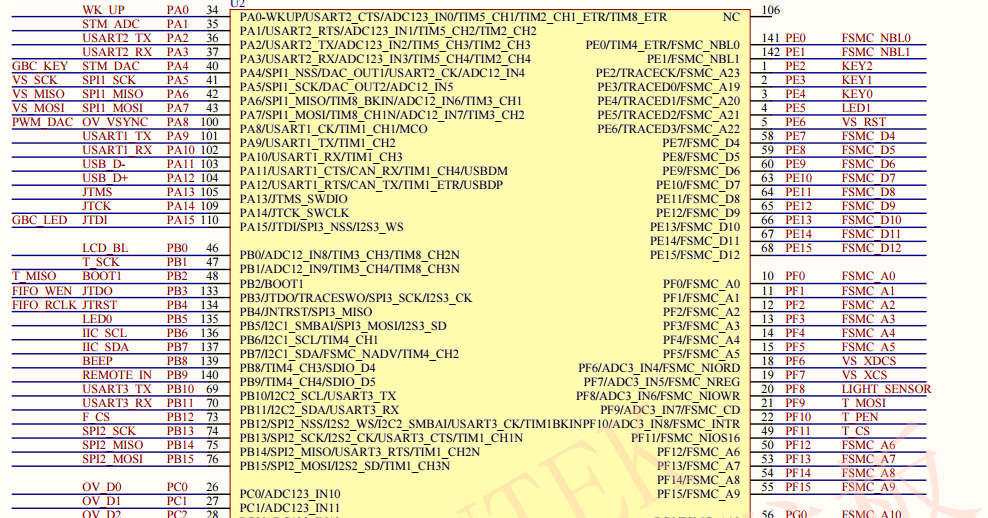

   主控芯片原理圖如下：


   2.音頻解碼模塊

    解碼芯片用的是VS1053，VS1053 是繼 VS1003 后荷蘭 VLSI 公司出品的又一款高性能解碼芯片。該芯片可以實現MP3/OGG/WMA/FLAC/WAV/AAC/MIDI 等音頻格式的解碼，同時還可以支持 ADPCM/OGG 等 格式的編碼，性能相對以往的 VS1003 提升不少。VS1053 擁有一個高性能的 DSP 處理器核 VS_DSP，16K 的指令 RAM，0.5K 的數據 RAM，通過 SPI 控制，具有 8 個可用的通用 IO 口和 一個串口，芯片內部還帶了一個可變采樣率的立體聲 ADC（支持咪頭/咪頭+線路/2 線路）、一 個高性能立體聲 DAC 及音頻耳機放大器。

    VS1053 通過 SPI 接口來接受輸入的音頻數據流，它可以是一個系統的從機，也可以作為獨 立的主機。這里我們只把它當成從機使用。

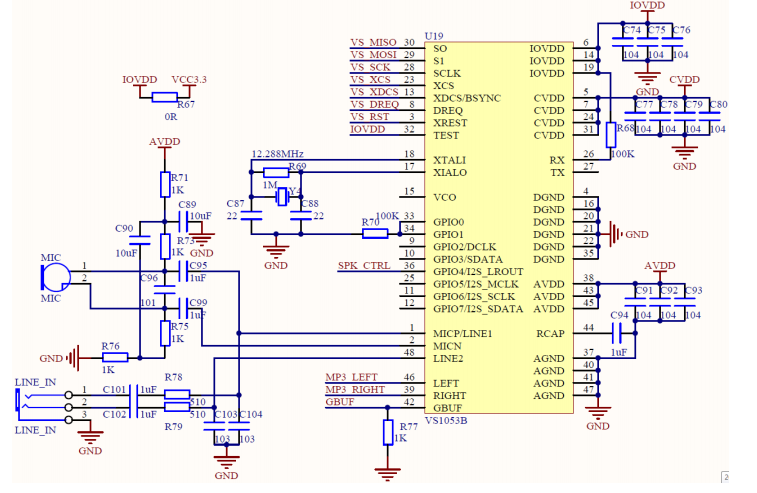

    電路原理圖如下：


   3.7寸液晶串口屏

    本作品的顯示界面用了一塊7寸的HMI串口液晶屏，這種串口屏具有界面設計簡單，交互性好，使用方便的特點，且它使用usart進行與主控版進行通信，便于控制部分與顯示部分獨立進行調試，也便于通信協議的制定，本作品便是利用這一優點進行了設計。

    界面設計如下圖所示：





軟件說明

   本作品的軟件部分主要分兩部分，一部分即為主控這邊的音頻文件讀取與播放并且與串口屏的通信，另一部分即為串口屏圖形界面的設計，所以下面分兩部分進行介紹。

  1.stm32主控程序說明

   stm32先初始化相應的系統時鐘，spi通信端口及usart通信口，然后根據串口屏發來的命令播放相應的背景音樂，串口屏依據不同的情況發送不同的命令到單片機，使其切換不同的音效。

   流程圖如下:


   2.串口屏界面設計

    界面設計時主要結合了串口屏的特點，充分利用了串口屏實現各種控件的便利性，再結合屏幕要實現的人機交互的具體功能，比如游戲中背景圖片的切換，游戲效果的展現等，按如下流程設計了一套游戲界面。


演示效果
