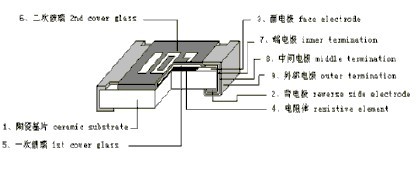

按生產工藝分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)兩種。厚膜是采用絲網印刷將電阻性材料淀積在絕緣基體(例如玻璃或氧化鋁陶瓷)上，然后燒結形成的。我們通常所見的多為厚膜片式電阻，精度范圍±0.5% ~ 10%，溫度系數:±50PPM/℃ ~ ±400PPM/℃。薄膜是在真空中采用蒸發和濺射等工藝將電阻性材料淀積在絕緣基體工藝(真空鍍膜技術)制成，特點是低溫度系數(±5PPM/℃)，高精度(±0.01%～±1%)。
封裝有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常規系列的精度為5%，1%。阻值范圍從0.1 歐姆到20M 歐姆。標準阻值有E24，E96 系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

電阻是電子產品中使用最多的電子元件，約占總數的35%，而有些產品如彩電則占50%因此電阻的質量對產品有重要影響。常用電阻有碳膜電阻，金屬膜電阻，金屬氧化膜電阻，實心電阻和繞線電阻。
技術參數：

1、電阻和阻值：導電材料在一定程度上阻礙電流流過的物理性能。在保證測試靈敏度的情況下，應注意測試電壓應絕對的低，時間盡量短，避免電阻發熱引起誤差。并使測量功率小于額定功率的10%。

2、標稱電阻及允差：即實際值與標稱值之間的差別。

3、額定功率：在正常大氣壓力（650-800mmhg）和額定溫度下，長期連續工作并能滿足性能要求所允許的最大功率。

4、額定電壓：由阻值和功率換算的電壓，考慮到電擊穿，上升到一定值后，受最大工作電壓的限制。

5、最大工作電壓：由于尺寸結構的限制所允許的最大連續工作電壓。

6、溫度系數：在某一規定的環境溫度范圍內，溫度改變1度電阻的變化量。

7、絕緣電阻：在正常大氣壓力下，電阻引線與電阻殼體之間的絕緣電阻。

8、噪聲：產生于電阻器中的一種不規則的電壓起伏，包括熱噪聲和電流噪聲兩部分，熱噪聲是由于導體內部不規則的電子自由運動，使導體任意兩點的電壓不規則變化。在非線繞電阻中，還有電流噪聲，由于電流噪聲和電阻兩端的工作電壓成正比，所以可衡量電流噪聲的指標uv/v

9、穩定性：在指定的時間內，受到環境，負荷等因素的影響，保持其初始阻值的能力。

10、電阻的負載特性：允許功率與環境溫度的關系，當環境溫度等于最高環境溫度時，功率將降為零。
標稱阻值與額定功率系列：

?? 標稱阻值的選取由以下幾何級數通向表達式表示，An=(10開k次方)n-1(次方)，這是一個特殊的幾何級表達式，其公比為10開k次方，n為幾何級數的項數，例如在10 以內要求有三個值，那么k取3 ，公比為2.154
按n=1，2，3計算，得1，2.154,? 4.64 取整為：1，2.2 , 4.7
如果k 取6，公比為1.468,可得1，1.5,2.2, 3.3,4.7,6.8

電阻的標稱值系列即將k分別取為6，12，48，96,192化整后構成的幾何數列，稱為：E6,E12,E48,E96,E192系列，分別使用于允差為20%M, 10%K,5%J,2%G,1%F,0.5%D .
?
從以上可以看出，以上電阻的偏差極限是相重疊的，
所以無論生產的電阻值是多少，都可把他規為某一標稱值
即可做到零廢品生產。????

?
電阻的額定功率也是采用標準化的額定功率系列值：
0.05.125 0.25 0.5? 1? 2? 5? 10? 25? 50? 100W
色環標志法：黑 0? 棕 1?? 紅2? 橙3? 黃4? 綠5? 藍6? 紫7 灰8? 白9? 金5%? 銀10%
例如：當電阻為四環時，最后一環必為金色或銀色。那么前兩位為有效數字，第三位為乘方數，第四位為允差。

當電阻為五環時，最後一環與前面四環距離較大。前三位為有效數字，第四位為乘方數，第五位為允差。
表示允差的文字符號
B 0.1%? C0.25%? D0.5%? F1% G2%? J5%? K10%? M20%? N30%

電阻的型號命名方法：
第一部分：主稱 R電阻，W電位器
第二部分：材料? T碳膜? H合成膜? S有機實心? N無機實心? J金屬膜? Y金屬氧化膜? C化學沉積膜? I玻璃鈾膜? X線繞

第三部分：類別? 1普通 2普通 3超高頻? 4高阻? 5高阻
7精密 8高壓 9特殊 G高功率 W微調? T可調? D多圈
