直流工作狀態是指放大器處于無信號輸入的狀態，此時電路中各處的電壓、電流都是直流量，通常又叫做靜態。靜態工作點（直流工作點）則是此時三極管直流電壓 Ube、Uce 和直流 Ib、Ic 的統稱，用 Q 表示穿透電流(ICEO):在一定溫度下,發射區的少數載流字能量很大,穿越基區到達集電區而形成的電流三極管放大電路的常見分析方法有圖解法、等效電路法和預估法。本節主要介紹比較簡單的方法-預估法

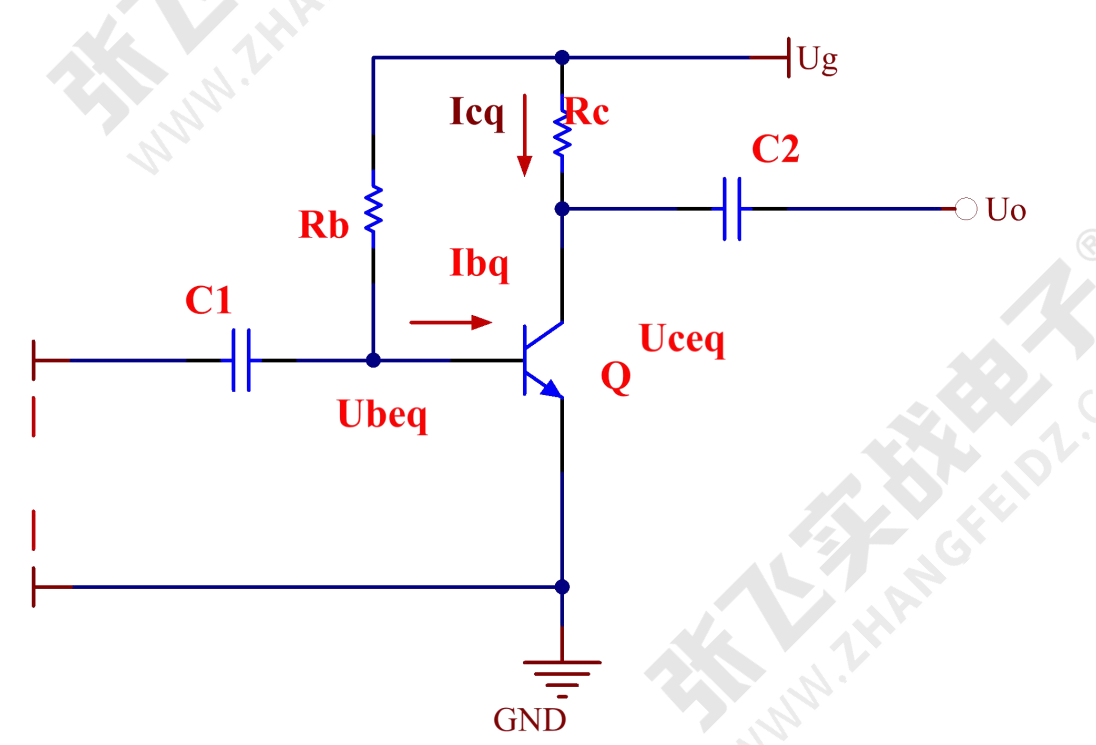

（1）固定偏置電路 估算法求靜態工作點：

Ibq=（Ug-Ubeq）/Rb≈Ug/Rb

Icq=βIbq+Iceo≈βIbq

Uceq=Ug-IcqRc

一般情況規定將 NPN 型三極管看作是硅管，且 Ubeq 是 0.7v，PNP 型三極管看作是鍺管，且 Ubeq 是 0.3v，在預算法中可以忽略不計

（2）估算靜態工作點

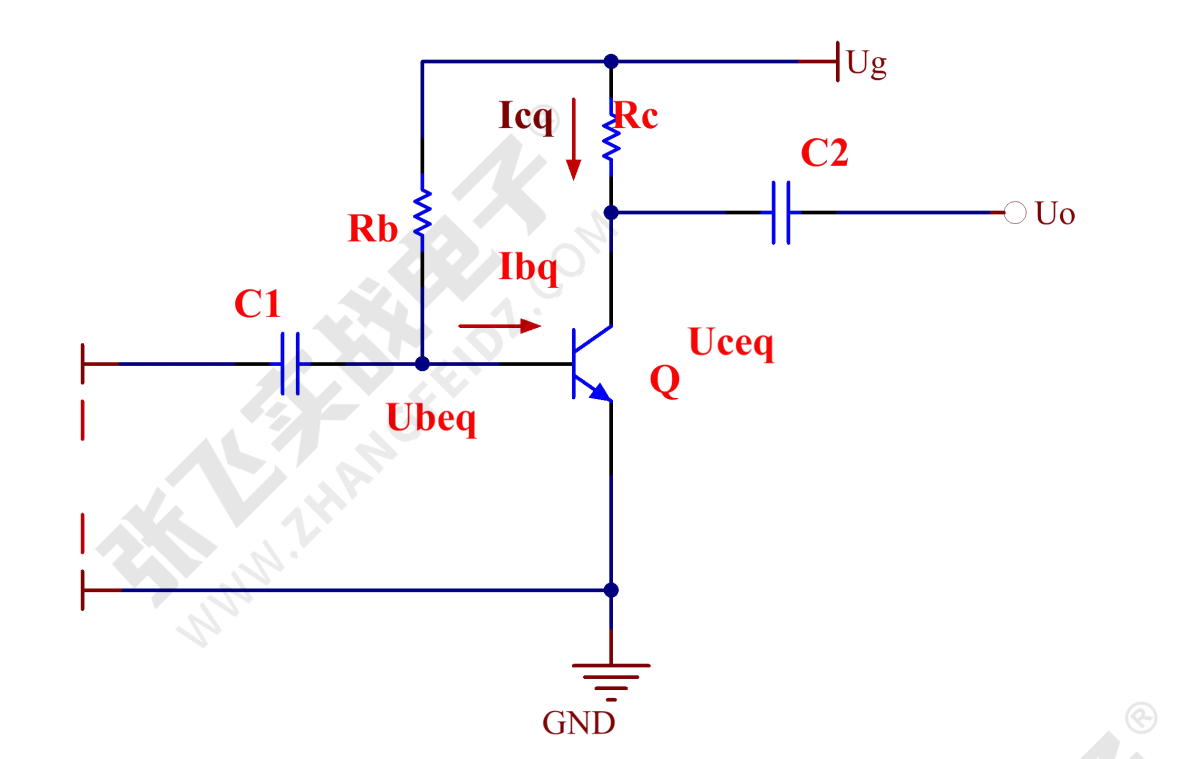

圖中所示的放大器中，設 Ug=10v，Rb=100kΩ，Rc=3kΩ，若晶體管電流放大倍數β=10，估算靜態工作點

Ibq=（Ug-Ubeq）/Rb≈Ug/Rb=10v/100kΩ=100uA

Icq=βIbq+Iceo≈βIbq=10*100uA=1mA

Uceq=Ug-IcqRc=10v-1mA*3K=7v

靜態工作點的設置對放大電路是很重要的，它關系到電壓的增益以及波形的失真情況。因?yàn)闉榱耸狗糯笃鬟_(dá)到較好的性能，必須要先設置合適的靜態工作點。還有多種原因造成靜態工作點不穩定，如電源的電壓不穩定、三極管老化等等，其中溫度的變化對三極管參數的變化影響也很大。而固定偏置電路的溫度穩定性較差，只能在環境溫度變化不大、要求不高的場合

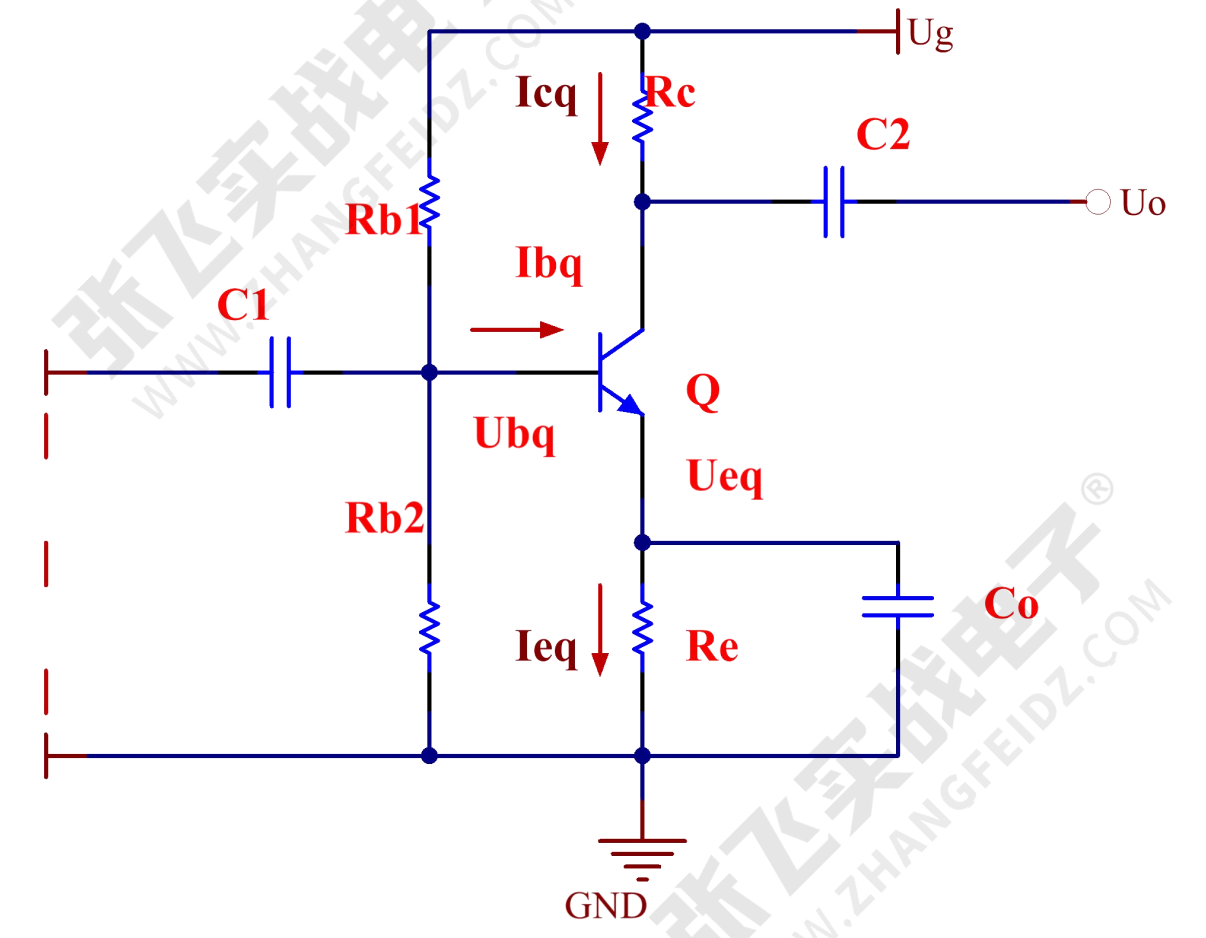

（3）分壓式穩定工作點偏置電路，下圖所示：分壓式穩定工作點偏置電路，該電路可以有效的抑制溫度變化對靜態工作點的影響。其工作原理：當溫度升高時，Icq 增大引起 Ieq 相應增大，則 Re 上的壓降Ueq=Ieq*Re 也增大，Ubq 保持不變，Ubeq=Ubq-Ueq，則 Ubeq 減小使得 Ibq 減小，從而抑制了 Icq 的增加，達到穩定靜態工作點的目的

所以 Re 也稱為電流負反饋電阻
