工程中大家經常會用到 ADC 來采集模擬電壓，把模擬量變?yōu)閿?shù)字量進行系統處理，有時候 看到采集結果，什么？這個結果跟實際采集的信號怎么還有點小差距？那么就有可能是參考 電壓的問題

參考電壓有多重要，我們得要弄清楚它在 ADC 轉換中扮演一個什么樣的角色，弄清楚 這個問題，我們需要從 ADC 的轉換原理入手，一般單片機里面 ADC 模塊使用的是逐次逼近 型轉換，也就是通過這種方法原理把模擬量轉換為數字量，那什么是逐次逼近呢？

我們先來說一個生活中的案例，我們用天平稱一個物體的重量，過程是這樣的：從最重 的砝碼開始試放，與被稱物體行進比較，若物體重于砝碼，該砝碼保留，否則移去。再加上 第二個次重砝碼，看物體的重量是否大于砝碼的重量決定第二個砝碼是留下還是移去。照此 一直加砝碼，到最小一個砝碼為止。將所有留下的砝碼重量相加，就得到物體的重量

逐次逼近原理和上面的原理相同，下面我們看逐次逼近型 ADC 的原理，請看圖：

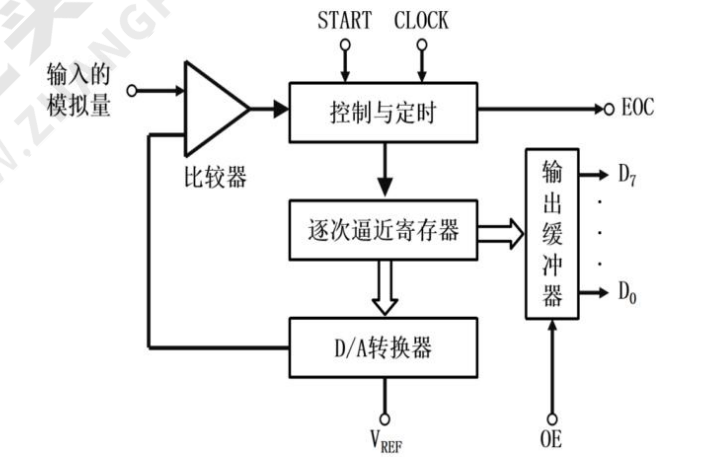

上圖是一個 8 位逐次逼近型 ADC 的框圖，“輸入的模擬量”是輸入電壓信號，“START” 用來控制 ADC 啟動轉換，“CLOCK”是 ADC 模塊的輸入時鐘，“EOC”是 ADC 轉換結束信號， “OE”是 ADC 轉換結果輸出允許信號，“VREF”是參考電壓

隨著時鐘信號的輸入，啟動信號的開始，控制模塊會逐次控制逐次比較寄存器產生不同 的數據，數據產生后會送給 D/A 轉換器，D/A 轉換器會依據參考電壓，把這個數字量轉化為 模擬量送給比較器，比較器比較 D/A 轉換器送出來的模擬量和輸入模擬量的大小，產生的結 果給控制單元電路，控制單元電路根據上一次的結果再次控制產生不同的數據，讓 D/A 變成 模擬量，再去比較，以此這樣循環，每次比較，比較器會得出一個結果高或者低，根據這個 結果決定當前產生的數字量是大了還是小了，一次一次的比較，找到那個和輸入模擬量最接 近的數字量，最后把這個數字量控制送到輸出緩沖器，并且控制送出 EOC 輸出轉換完成信 號，這就是一個大致的逐次逼近工作原理

關于具體是怎么控制比較的，這個過程我們就不再展開，我有一個免費的視頻是專門解 析這個過程的，鏈接是（https://www.bilibili.com/video/BV1xV411s7J4/）;從上面的描述中， 我們抓住一個重點是：D/A 轉換器會依據參考電，把生成的數字量變?yōu)槟M量，在轉換的時 候必須需要有一個參考電壓，這個電壓就是我們 AD 模塊的參考電壓，那么大家試想，如果 參考電壓都不穩定的話，轉出來的模擬量是不是也不會穩定，那么和輸入模擬量比較的時候， 比較的結果也就可能會發生偏差，造成錯誤的比較結果
