為滿足多進制邏輯運算的需要，設計了一款多值電場型電壓選擇晶體管。控制二進制電路通斷需要二進制邏輯門電路，實際上是對電壓的一種選擇，而傳統二進制邏輯門電路通常比較復雜，有沒有一種簡單且有效的器件實現對電壓的選擇呢？本文將介紹一種電場型多值電壓選擇晶體管，之所以叫電壓型，是因?yàn)橥ㄟ^調控晶體管內建電場大小來實現對電壓的選擇，原理是PN結有內建電場，通過外加電場來增大或減小內建電場來控制晶體管對電壓的選擇性通斷，如圖：

該晶體管由兩個PN結組成，第一個晶體管PN結在外加電場下正向偏置，減小了內建電場，當通入的電壓小于該晶體管PN結外加電場時，就會有電流通過該P(yáng)N結，因?yàn)樵摼w管在外加電場下始終處于導通狀態，當通入的電壓小于外加電場時，通過該P(yáng)N結正向電壓與反向電壓疊加，因?yàn)檎螂妷捍笥诜聪螂妷?，晶體管導通。第二個PN結在外加電場下反偏，增大了內建電場，只有通過的電壓大于外加電場時，PN結才會有電流通過。當?shù)谝粋€(gè)PN結與第二個PN結外加電壓都是同一個值時，由于兩個PN結的限制作用，只允許大小等于PN結外加電壓的電壓值導通。

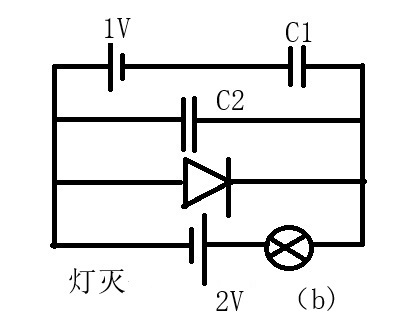

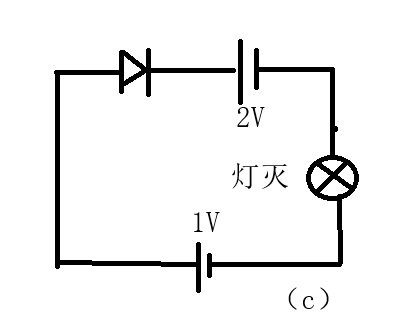

本晶體管已經通過實驗驗證，驗證電路如下：

?

?

?

?

?

?
