MT3540 是一款 Boost 芯片，它的輸入電壓范圍：2.5~5.5V，輸出 電壓范圍：最高 28V（在 Vin=5V，Io=100mA 條件下）。最大負載電流： 1.5A（在 Vin=4.2V，D=50%條件下）。固定工作頻率：1.2MHz。參考 電壓：1.20V/1.23V/1.25V（在選型使用時需要注意，查閱對應的數據 手冊）

芯片總共 5 個引腳。按照數據手冊所推薦的工作原理圖來選擇電 容、電感、電阻、二極管，就可以了

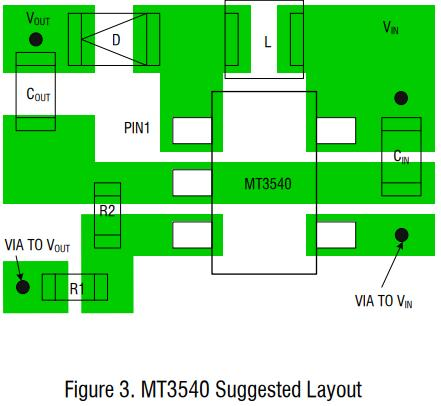

另外，廠家也給了布局建議。到目前為止，似乎不用知道太多， 好像也能讓電路正常工作，完成設計。對于一位剛畢業的大學生，只 要會使用軟件，也能完成這個設計。現實是，確實也有一部分工程師 也是這么來做的。因?yàn)樵诠纠锩?，?xiàng)目進度很緊張，或者雜事很多， 被各種耽誤。即使自己想深入研究，也力不從心或者無從下手，甚至用心去學習了，也不系統。很可能，隨著年齡的增長，自己感到很焦 慮

那么，我們能否更深入一步呢？接下來我們就從 Boost 電路的拓 撲結構開始講起。

上面這幅圖就是 Boost 電路的拓?fù)浣Y(jié)構，SW 開關在實際電路中 用的是 MOS 管，這里是為了方便說明。L1 是電感，D1 是二極管，C1 是電容，RL 是假負載。我們現在就開始觀察 SW 的兩種狀態：閉合和 斷開

當開關閉合時：

當開關閉合時，后面的電路被開關短路了，可以忽略掉。此時就 相當于一個電源和電感構成一個完整回路，Vin 給電感充能（電感和 電容一樣，都是充放電。給電容充電就是以電場的形式存儲能量；給 電感充電就是以磁場的形式存儲能量。放電也是同樣的原理）?；芈?如下：

當開關閉合后，粉框內的電路被開關短路了，此時可以不看，只 分析左邊的回路。Vin 給電感充能，根據電感的特性，會產生左正右 負的自感電動勢（電磁感應定律）。另外，電感還有一個特性：阻礙 電流的變化。所以，電感上的電流會呈現一個斜向上的變化趨勢：

上面這個公式是根據電磁感應定律得到的，它是根據這個公式變換 得來的：

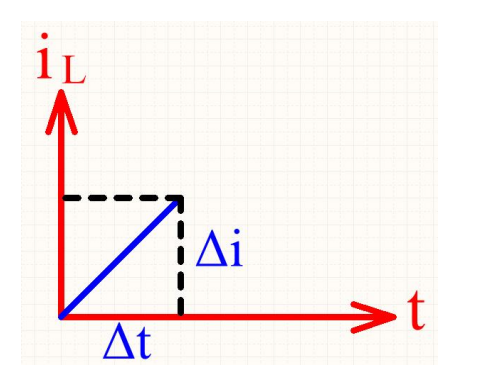

根據上圖我們知道，在開關閉合期間，電感兩端的電壓是一個常 數 Vin，而電感確定后，它的感量 L 也是一個常數，所以，電感電流 的變化率 di/dt 也是一個常數，如果我們把它用一個波形表示，就是 這樣子的：
