示波器是一種用途十分廣泛的電子測量?jī)x器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。
示波器是一種用途十分廣泛的電子測量?jī)x器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。
顯示電路包括示波管及其控制電路兩個部分。示波管是一種特殊的電子管，是示波器一個重要組成部分。示波管由電子槍、偏轉系統和熒光屏3個部分組成。
用來測量交流電或脈沖電流波的形狀的儀器，由電子管放大器、掃描振蕩器、陰極射線管等組成。除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測。
按照信號的不同分類
模擬示波器采用的是模擬電路（示波管，其基礎是電子槍）電子槍向屏幕發射電子,發射的電子經聚焦形成電子束,并打到屏幕上。屏幕的內表面涂有熒光物質,這樣電子束打中的點就會發出光來。
數字示波器則是數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能示波器。數字示波器的工作方式是通過模擬轉換器（ADC）把被測電壓轉換為數字信息。數字示波器捕獲的是波形的一系列樣值，并對樣值進行存儲，存儲限度是判斷累計的樣值是否能描繪出波形為止，隨后，數字示波器重構波形。數字示波器可以分為數字存儲示波器（DSO），數字熒光示波器（DPO）和采樣示波器。
模擬示波器要提高帶寬，需要示波管、垂直放大和水平掃描全面推進。數字示波器要改善帶寬只需要提高前端的A/D轉換器的性能，對示波管和掃描電路沒有特殊要求。加上數字示波管能充分利用記憶、存儲和處理，以及多種觸發和超前觸發能力。廿世紀八十年代數字示波器異軍突起，成果累累，大有全面取代模擬示波器之勢，模擬示波器的確從前臺退到后臺。
按照結構和性能不同分類
①普通示波器。電路結構簡單，頻帶較窄，掃描線性差，僅用于觀察波形。
②多用示波器。頻帶較寬，掃描線性好，能對直流、低頻、高頻、超高頻信號和脈沖信號進行定量測試。借助幅度校準器和時間校準器，測量的準確度可達±5%。
③多線示波器。采用多束示波管，能在熒光屏上同時顯示兩個以上同頻信號的波形，沒有時差，時序關系準確。
④多蹤示波器。具有電子開關和門控電路的結構，可在單束示波管的熒光屏上同時顯示兩個以上同頻信號的波形。但存在時差，時序關系不準確。
⑤取樣示波器。采用取樣技術將高頻信號轉換成模擬低頻信號進行顯示，有效頻帶可達GHz級。
⑥記憶示波器。采用存儲示波管或數字存儲技術，將單次電信號瞬變過程、非周期現象和超低頻信號長時間保留在示波管的熒光屏上或存儲在電路中，以供重復測試。
⑦數字示波器。內部帶有微處理器，外部裝有數字顯示器，有的產品在示波管熒光屏上既可顯示波形，又可顯示字符。被測信號經模一數變換器（A/D變換器）送入數據存儲器，通過鍵盤操作，可對捕獲的波形參數的數據，進行加、減、乘、除、求平均值、求平方根值、求均方根值等的運算，并顯示出答案數字。
如何利用示波器測量開關電源死區時間
在當今復雜而精密的電子技術領域，開關電源作為眾多電子設備的核心供電組件，其性能與穩定性至關重要。然而，在實際的研發、生產及應用過程中，我們時常會面臨一個...
2025-06-27 標簽：開關電源示波器晶體管 299 0
泰克科技測試方案：借助WBG-DPT軟件的新型軟件消偏方法加速雙脈沖測試
雙脈沖測試 精確的能量損耗測量是雙脈沖測試的關鍵目標之一。消除電壓探頭和電流探頭之間的時序偏差是在示波器上進行精確功率和能量測量的關鍵步驟。 適用于4B...
2025-06-25 標簽：示波器脈沖測試混合信號示波器 455 0
經常使用示波器測試的工程師都知道，示波器一般是具備帶寬限制功能，即低通濾波設置，可以將一臺大帶寬示波器變?yōu)樾?，減小寬帶噪聲影響，用以測試評估低頻信號情況。
示波器如何在時域和頻域中同時使用區域觸發
今天用羅德施瓦茨的這臺示波器來演示一下示波器如何在時域和頻域中同時使用區域觸發什么是區域觸發，觸發區域在其它品牌示波器里邊也叫視頻觸發。在波形顯示區域畫...
虹科波形實驗室 | 用串行譯碼診斷車輛漏電問題的方法探究
點擊藍字，關注我們最近不少客戶留言咨詢我們，想了解如何通過示波器中的串行譯碼功能，檢查車輛漏電問題。為此，我們做了一個故障模擬測試，希望能給大家一些參考...
“高達110GHz帶寬，256GSa/s高采樣率，10bit高ADC位數”——UXR系列示波器，自問世以來，以指標性能和極佳的信號完整性，一直被廣大用戶...
2025-06-11 標簽：示波器信號完整性 123 0
ZUS示波器獨立閾值設置：操作化繁為簡，測量更加高效
現代數字示波器雖然擁有豐富的參數測量功能，但在進行特定信號的精確測量，如閾值電平時，仍需手動調整設置。ZUS系列示波器突破傳統，允許直接獨立設置閾值電平...
AFG31000函數發生器在4200A平臺下的遠程集成應用
AFG31000任意函數發生器可通過USB遠程控制，具備內置波形應用與實時監測功能，支持脈沖與任意波形生成，頻率覆蓋25MHz至250MHz（視型號而定...
2025-06-09 標簽：示波器usb函數發生器 402 0
由于電和電壓是看不見的東西，因此很多人會覺得它們難以捉摸。但其實只是肉眼看不見而已，想要了解其工作原理并不難。下面，我們將通過通俗易懂的方式介紹電和電壓...
? 對于大多數高速串行數據標準，參考時鐘是嵌入在串行數據信號中的，必須從被測試信號中恢復。用于恢復時鐘的方法直接影響抖動。許多現代串行數據標準不僅定義了...
類別：測試測量 2025-04-30 標簽：示波器測量?jī)x器 90 0
類別：信號處理電路 2025-04-02 標簽：電路示波器 168 0
類別：信號處理電路 2024-10-21 標簽：示波器 217 0
1GSPS高速數據采集系統的設計與實現立即下載
類別：電子資料 2024-09-20 標簽：示波器數據采集系統 324 0
優利德UT2000/3000系列數字存儲示波器中文使用說明書立即下載
類別：電子資料 2024-07-22 標簽：示波器數字存儲 779 0
Tektronix泰克DPO72004C示波器操作與維護指南
泰克DPO72004C是高性能數字熒光示波器，專為復雜高速信號調試設計
2025-06-27 標簽：示波器 52 0
Keysight是德示波器的5個觸發設置與波形分析方法
Keysight是德示波器在電子測量領域應用廣泛，精準的觸發設置與高效的波形分析方法對獲取準確信號信息至關重要。以下為您介紹5個常用的觸發設置及波形分析...

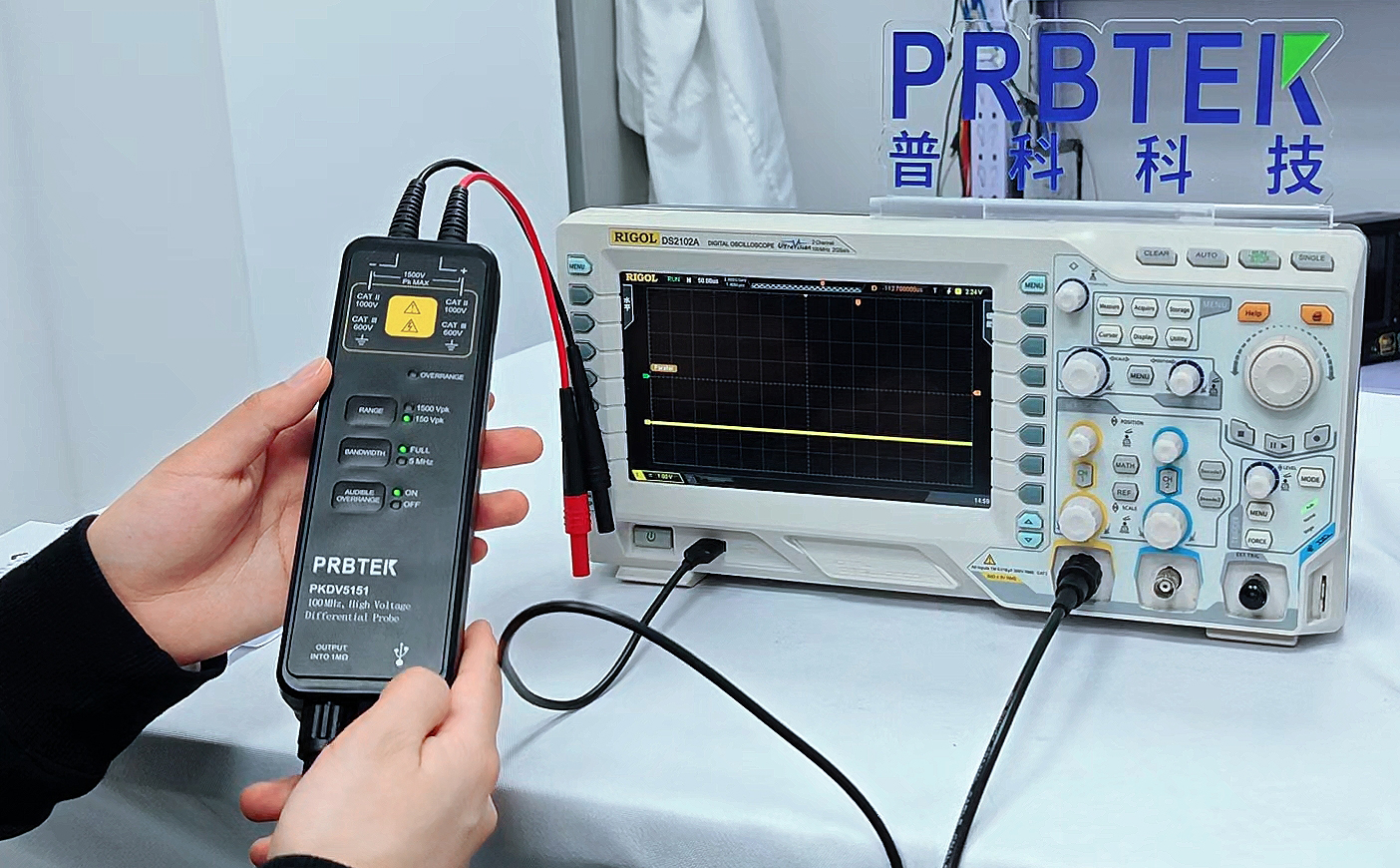

品致示波器高壓差分探頭的了解及常見測量方法
