過零檢測指的是在交流系統中，當波形從正半周向負半周轉換時，經過零位時，系統作出的檢測?？勺鏖_關電路或者頻率檢測。漏電開關的漏電檢測是檢測零序電流。

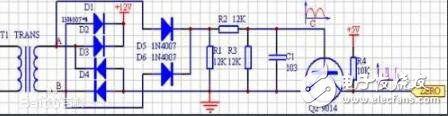

D5、D6電壓取自變壓器次級A、B兩點（~14v），經過D5、D6全波整流，形成脈動直流波形，電阻分壓后，再經過電容濾波，濾去高頻成分，形成C點電壓波形；當C點電壓大于0.7V時，三極管Q2導通，在三極管集電極形成低電平；當C點電壓低于0.7V時，三極管截止，三極管集電極通過上拉電阻R4，形成高電平。這樣通過三極管的反復導通、截止，在芯片過零檢測端口D點形成100Hz脈沖波形，芯片通過判斷，檢測電壓的零點。
過零檢測指的是在交流系統中，當波形從正半周向負半周轉換時，經過零位時，系統作出的檢測?？勺鏖_關電路或者頻率檢測。漏電開關的漏電檢測是檢測零序電流。大致有兩種方案，一是變壓器隔離，二是光耦隔離的。哪種方案更經濟，而且過零點精確。
D5、D6電壓取自變壓器次級A、B兩點（~14v），經過D5、D6全波整流，形成脈動直流波形，電阻分壓后，再經過電容濾波，濾去高頻成分，形成C點電壓波形；當C點電壓大于0.7V時，三極管Q2導通，在三極管集電極形成低電平；當C點電壓低于0.7V時，三極管截止，三極管集電極通過上拉電阻R4，形成高電平。這樣通過三極管的反復導通、截止，在芯片過零檢測端口D點形成100Hz脈沖波形，芯片通過判斷，檢測電壓的零點。
過零檢測電路可以讓晶閘管的損耗降到最低，而且可以延長晶閘管壽命。
讓晶閘管在交流電源的0位時導通，此時可減小浪涌沖擊能量對晶閘管的損害。
過零檢測電路是一種在電子電路中廣泛應用的電路，其原理和作用對于理解電子系統的穩定性和精確控制至關重要。 過零檢測電路的原理 過零檢測電路的核心原理在于檢...
2024-10-06 標簽：電子系統電子電路輸入信號 4164 0
Part 01 前言 具有檢測正弦波形從正到負，或從負到正電平變化的能力的運算放大器檢測器稱為過零檢測器。更具體地說，我們可以說它檢測到所有交流信號和G...
過零檢測電路是一種在電力電子領域中非常重要的電路，它的作用是在交流電的電壓或電流波形過零點時產生一個信號，以便進行控制和保護。過零檢測電路的原理和作用在...
過零檢測電路是一種在電子電路中廣泛應用的電路，其主要作用是檢測交流信號的過零點，即信號從正向最大值變?yōu)樨撓蜃畲笾祷驈呢撓蜃畲笾底優檎蜃畲笾档乃查g。過零...
過零檢測電路是一種用于檢測交流信號過零點的電路，廣泛應用于各種電子設備中，如電機控制系統、電源管理系統、通信設備等。 一、過零檢測電路的工作原理 交流信...
2024-07-15 標簽：控制系統電子設備交流信號 665 0
對于以過零信號為基準，通過可控硅調壓的靜電除塵電源的穩定可靠運行，市電過零信號檢測的準確及可靠穩定起到了至關重要的作用。
什么是過零檢測？220V交流過零檢測器電路設計方案
我們知道，在交流回路中，電壓隨時間的變化是正弦波，當波形由正半周向負半周轉換或者由負半周向正半周轉換時，經過 x 坐標的點就是 過零點。
電源開關時序控制 (比如馬達控制、照明、加熱器等控制)、電功率和功率因素調整、相線控制等產品，特別在家電領域得到更廣泛地應用。過零檢測的作用為，當電網電...
交流電具有方向性，可以通過整流橋整流為脈動直流，再經過光耦隔離后將零點信號輸出?；蛘卟捎秒p向光耦的方案，將零點信號輸出。這里采用整流橋的方案設計過零檢測...
電弧是什么？具有什么危害？過零檢測電路對抑制電弧有什么意義？
電弧是什么？具有什么危害？過零檢測電路對抑制電弧有什么意義？ 電弧是一種通過電流在兩個電極之間產生的強大的電熱放電現象。它通常由電壓超過電磁場的介質阻擋...
四種過零檢測電路 過零檢測電路有什么作用？ 過零檢測電路是一種在電路中檢測電壓或電流過零的裝置。它主要通過檢測變化的電壓或電流信號在正向和負向的極值點之...
反電勢過零檢測電路如何選擇電阻呢？ 反電勢過零檢測電路主要是用于控制電器開關的電路，實現準確的開關控制。在該電路中，電阻的選擇是非常重要的，直接關系到檢...
2023-10-26 標簽：開關控制過零檢測電路 1031 0
過零觸發電路怎樣檢測過零的？常用的過零檢測電路 過零觸發電路是一種常見的電子電路，它可以實現精確的開關控制。在工業自動化、電力電子和通訊電子等領域中，過...
過零檢測電路的原理是什么??？為什么要檢測它，檢測到了拿來做什么用??？
過零檢測電路的原理是什么??？為什么要檢測它，檢測到了拿來做什么用啊？ 過零檢測電路是一種常用的數字電路，其主要功能是在交流信號中檢測信號過零時刻的位置。...
單片機數控交流調壓器中可使用的過零檢測電路
零交叉也就是過零檢測，指交流電壓過零點被自動檢測進而產生驅動信號，使電子開關在這一時刻開始開通。現代的零交叉技術已與光電耦合技術相結合，下圖是一種單片機...
盡管光耦過零檢測電路有上述不足，但一直未有更好的替代方案。近日，這一問題終于找到答案，那就是來自羅姆（ROHM）的“黑科技”——過零檢測IC“BM1Z0...
過零檢測電路適用場合最多的地方就是晶閘管組成的控制電路，在這種電路里面過零是一種特殊的時刻，只有控制好這個時刻的脈沖，就可以在交流電的整個周期控制晶閘...
2020-04-04 標簽：過零檢測電路 2.6萬 0
過零檢測電路在電力電子整流電路中用的非常廣泛，在由晶閘管觸發電路組成的三相整流電中就是當電壓過零時給過零檢測芯片一個標準的零電壓的起始點，依據這個起始點...
晶閘管投入電容器的時刻，也就是晶閘管開通的時刻，必須是電源電壓與電容器殘壓的幅值和相位相同的時刻,所以設計了晶閘管過零檢測電路來解決殘壓測量的難題
