EtherCAT（以太網控制自動化技術）是一個以以太網為基礎的開放架構的現場總線系統，EtherCAT名稱中的CAT為Control Automation Technology（控制自動化技術）首字母的縮寫。
EtherCAT（以太網控制自動化技術）是一個以以太網為基礎的開放架構的現場總線系統，EtherCAT名稱中的CAT為Control Automation Technology（控制自動化技術）首字母的縮寫。最初由德國倍福自動化有限公司（Beckhoff Automation GmbH） 研發。EtherCAT為系統的實時性能和拓?fù)涞撵`活性樹立了新的標準，同時，它還符合甚至降低了現場總線的使用成本。EtherCAT的特點還包括高精度設備同步，可選線纜冗余，和功能性安全協議（SIL3）。
EtherCAT（以太網控制自動化技術）是一個以以太網為基礎的開放架構的現場總線系統，EtherCAT名稱中的CAT為Control Automation Technology（控制自動化技術）首字母的縮寫。最初由德國倍福自動化有限公司（Beckhoff Automation GmbH） 研發。EtherCAT為系統的實時性能和拓?fù)涞撵`活性樹立了新的標準，同時，它還符合甚至降低了現場總線的使用成本。EtherCAT的特點還包括高精度設備同步，可選線纜冗余，和功能性安全協議（SIL3）。
原理
目前有多種用于提供實時功能的以太網方案：例如，通過較高級的協議層禁止CSMA/CD存取過程，并使用時間片或輪詢過程來取代它。其它方案使用專用交換機，并采用精確的時間控制方式分配以太網數據包。盡管這些解決方案能夠比較快和比較準確地將數據包傳送到所連接的以太網節點，但帶寬的利用率卻很低，特別是對于典型的自動化設備，因為即使對于非常小的數據量，也必須要發送一個完整的以太網幀。而且，重新定向到輸出或驅動控制器，以及讀取輸入數據所需的時間主要取決于執行方式。通常也需要使用一條子總線，特別是在模塊化I/O系統中，這些系統與Beckhoff K-總線一樣，通過同步子總線系統加快傳輸速度，但是這樣的同步將無法避免引起通訊總線傳輸?shù)难舆t。
通過采用EtherCAT技術， Beckhoff突破了其它以太網解決方案的這些系統限制：不必再像從前那樣在每個連接點接收以太網數據包，然后進行解碼并復制為過程數據。當幀通過每一個設備（包括底層端子設備）時，EtherCAT從站控制器讀取對于該設備十分重要的數據。同樣，輸入數據可以在報文通過時插入至報文中。在幀被傳遞 （僅被延遲幾位）過去的時候，從站會識別出相關命令，并進行處理。此過程是在從站控制器中通過硬件實現的，因此與協議堆棧軟件的實時運行系統或處理器性能無關。網段中的最后一個EtherCAT從站將經過充分處理的報文返回，這樣該報文就作為一個響應報文由第一個從站返回到主站。
從以太網的角度看，EtherCAT總線網段只是一個可接收和發送以太網幀的大型以太網設備。但是，該“設備”不包含帶下游微處理器的單個以太網控制器，而只包含大量的EtherCAT從站。與其它任何以太網一樣，EtherCAT不需要通過交換機就可以建立通訊，因而產生一個純粹的EtherCAT系統。
EtherCAT科普系列（14）：EtherCAT技術在液壓支架智能控制領域的應用
我國“富煤、貧油、少氣”的資源稟賦特征，決定了煤炭是我國基礎能源，其資源的安全穩定開發與國計民生及能源安全息息相關。根據國家能源局發布，在當前我國發電裝...
EtherCAT科普系列（13）：EtherCAT技術在電感信號處理器領域的應用
電感式傳感器在計量檢測領域是比較常見的一類傳感器，廣泛應用于各種測量裝置中，用于小量程位移量的精密測量。由于電感傳感器所產生的原始信號為電壓模擬信號，因...
插板式系統的“生命線”：EtherCAT分布式供電該如何實現？
視頻推薦在ZIO系列插板式模組系統中，EtherCAT分布式供電如同設備的血液循環網絡，其供電穩定性直接決定系統可靠性。本文將從電流計算到電源擴展，為您...
EtherCAT科普系列（12）：EtherCAT技術在風力發電機組主控系統領域應用
風力發電的原理是利用風力帶動風機葉片旋轉，再通過增速裝置提升轉速驅動發電機發電，將風能轉化為機械能源，然后再轉變成電力。根據全球風能理事會(GWEC)發...
EtherCAT科普系列（11）：EtherCAT技術在數據采集系統領域的應用
數據采集是從物理對象中挖掘有價值的信息的過程。數據采集系統先將待測物理量通過傳感器轉換為合適的電信號（電壓或電流），電信號經過預處理（縮放或濾波等）后傳...
2025-06-06 標簽：數據采集工業ethercat 154 0

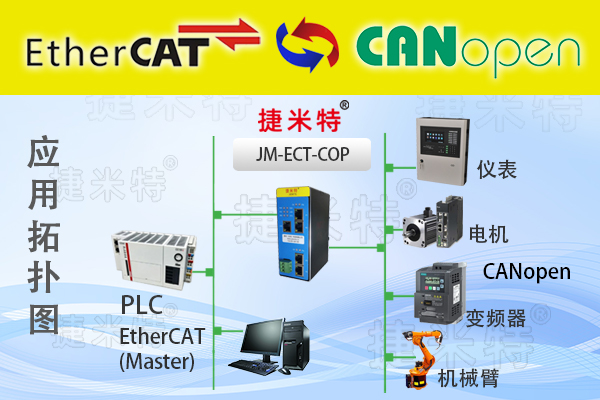

通信大哥大，ethercat轉canopen網關，自動化領域的一顆新星
通信大哥大，ethercat轉canopen網關燃?xì)鈩踊I(lǐng)域的一顆新星
2025-05-30 標簽：網關CANopenethercat 215 0
EtherCAT科普系列（10）：EtherCAT技術在無刷直流電機驅動系統領域應用
直流無刷電機是通過電子控制器實現換向取代傳統帶碳刷的直流電機。常用電機類型多樣，主要可以分為無刷電機和有刷電機。BLDC電機是一種不使用機械換向觸頭(碳...
2025-05-29 標簽：驅動系統無刷直流電機ethercat 229 0
EtherCAT科普系列（9）：EtherCAT技術在智能變電站監控系統領域的應用
變電站監控系統是指在變電站內應用自動控制、信息處理、通信等技術，對變電站內主要電氣設備運行情況和輸、配電線路進行監視、測量、控制、協調和保護的綜合性的自...
2025-05-22 標簽：變電站監控系統ethercat 208 0
步進的光柵尺全閉環EtherCAT運動控制器ZMC432CL-V2（四）：LabVIEW編程調試
通過LabVIEW調試ZMC432CL-V2的脈沖閉環功能
EtherCAT轉ProfiNet構建工控機與IO板設備穩定通訊的實戰配置案例
在全球“雙碳”目標驅動下，新能源行業正經歷爆發式增長。以海上風電為例，其裝機容量年均增速超過20%，成為能源結構轉型的核心領域。然而，風電系統的智能化升...
2025-06-14 標簽：工控機Profinet儲能系統 223 0
EtherCAT Slave to PROFINET Slave網關產品手冊立即下載
類別：通信網絡 2025-05-14 標簽：網關Profinetethercat
基于Sitara平臺的EtherCAT主從站實現立即下載
類別：電子資料 2024-09-30 標簽：ethercat以太網通訊Sitara
具有Endat 2.2絕對編碼器反饋、采用EtherCAT連接的電機驅動系統立即下載
類別：電子資料 2024-09-02 標簽：絕對編碼器ethercat電機驅動系統
使用虹科協議開發方案和瑞薩 RZ T2M實現下一代工廠自動化立即下載
類別：電子資料 2022-06-22 標簽：ProfinetethercatEthernet IP
在工業自動化范疇內，Profinet與EtherCAT作為兩種重要的通信協議，均具有鮮明的特性，并在諸多應用場景中發揮著舉足輕重的作用。Profinet...
2025-06-27 標簽：網關Profinetethercat 57 0
ModbusRTU轉EtherCAT網關：蒸餾裝置通信提速方案
在現代工業自動化中，通信協議扮演著不可或缺的角色，它們負責將控制指令和數據信息在不同設備間準確傳遞。Modbus RTU和EtherCAT是兩種廣泛應用...
2025-06-26 標簽：網關ethercatmodbusRTU 88 0
破解協議孤島：EtherCAT轉ModbusRTU網關的實時性優化方案
在現代工業自動化領域，通信協議是實現設備之間數據交換的關鍵技術。EtherCAT和ModbusRTU是兩種廣泛應用的通信協議。EtherCAT以其高速、...
2025-06-26 標簽：網關ethercatmodbusRTU 78 0
跨域集成：Profinet轉EtherCAT網關與智能讀寫器的交互解碼技術
于工業自動化范疇，因西門子PLC與EtherCAT智能讀寫器所采用的通訊協議不同，形成了二者交互的壁壘。EtherCAT轉Profinet網關作為協議轉...
庫卡機器人與匯川PLC通訊——EtherNet/IP轉 EtherCAT
在某高度集成化的自動化生產線上，負責精密物料搬運、復雜部件裝配的庫卡機械臂采用Ethernet協議進行數據交互，而新引入的匯川PLC作為生產線的中央控制...
灌裝機計量關鍵：EtherCAT轉ModbusRTU的同步控制技術解析
在現代工業自動化領域，通信協議扮演著至關重要的角色。它們像是連接設備之間的語言，確保信息的準確傳遞與執行。今天，讓我們深入了解一種高效的通信標準——Et...
簡述工業自動化中Profinet轉EtherCAT網關組態配置
在系統投入使用后，數據傳輸?shù)难舆t時間已縮減至20毫秒以內，設備的故障率亦顯著降低至每月不超過兩次。前后端的可編程邏輯控制器（PLC）實現了實時數據的交互...
2025-06-25 標簽：網關Profinetethercat 98 0

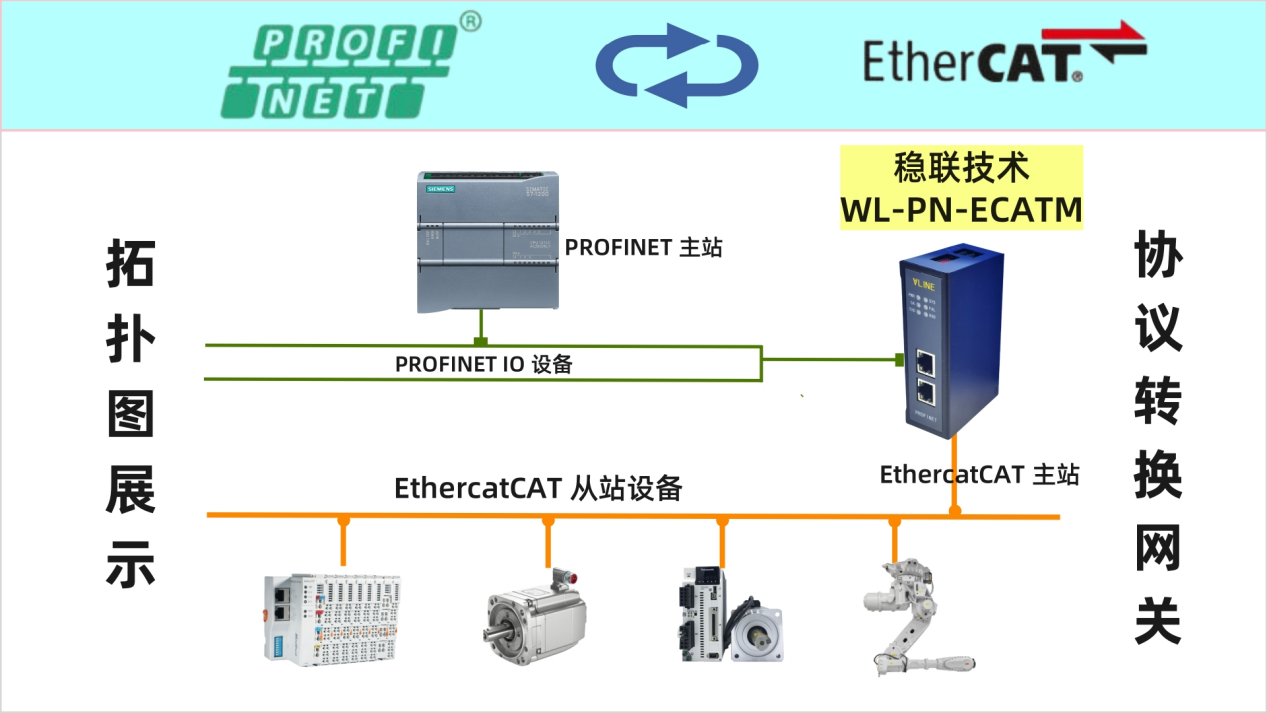

PROFINET到EtherCAT主站協議轉換網關的工程實現指引
在工業自動化領域，工業通信行業占據核心地位，其中協議轉換模塊的應用尤為廣泛。此類模塊在功能上可類比為“語言翻譯器”，負責將一種通信協議轉換為另一種，以滿...
2025-06-25 標簽：網關Profinetethercat 85 0

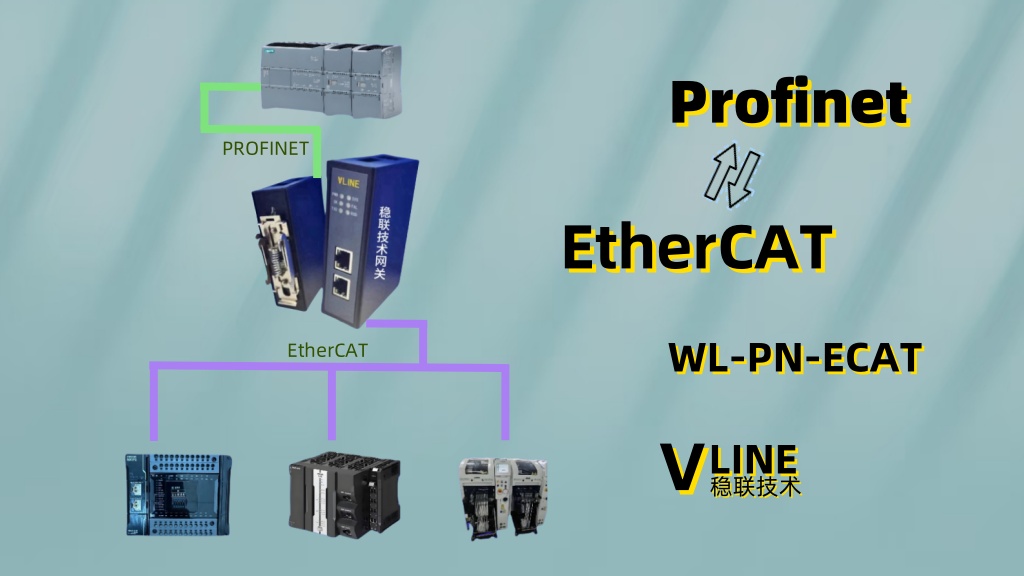

PROFINET轉EtherCAT網關的基礎原理應用
