于工業自動化范疇，因西門子PLC與EtherCAT智能讀寫器所采用的通訊協議不同，形成了二者交互的壁壘。EtherCAT轉Profinet網關作為協議轉換的核心裝置，是達成異構系統相互連接與通信的關鍵所在。接下來，將從專業技術層面剖析其配置的關鍵要點，以助力高效搭建自動化通訊網絡。

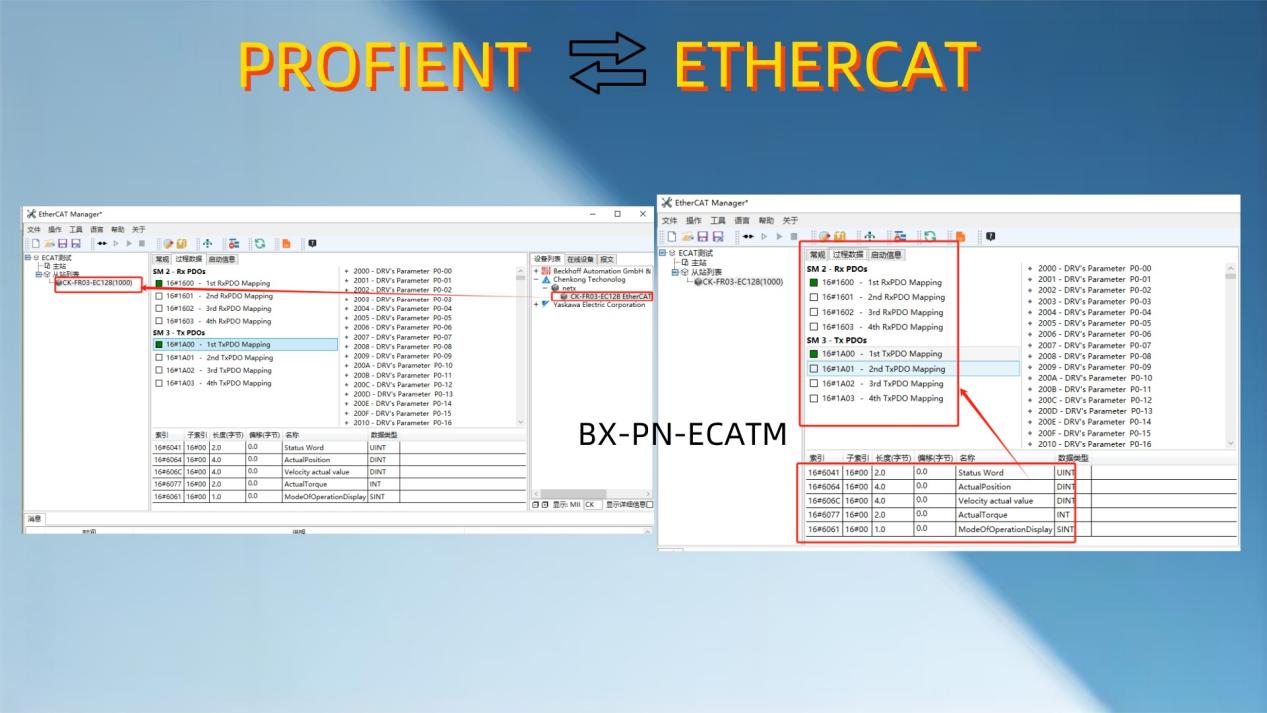

于EtherCAT協議一側，按序添加主站和子站設備。子站伺服器的站號一般由系統自動分配，無需手動操作。其核心任務是按照工藝控制要求，針對子站的過程數據對象（PDO）開展參數映射配置工作。借助配置軟件界面，把伺服器的控制字、狀態字、運行參數等關鍵數據，分別映射到RPDO（接收過程數據對象）和TPDO（發送過程數據對象），構建標準化的數據交互接口。

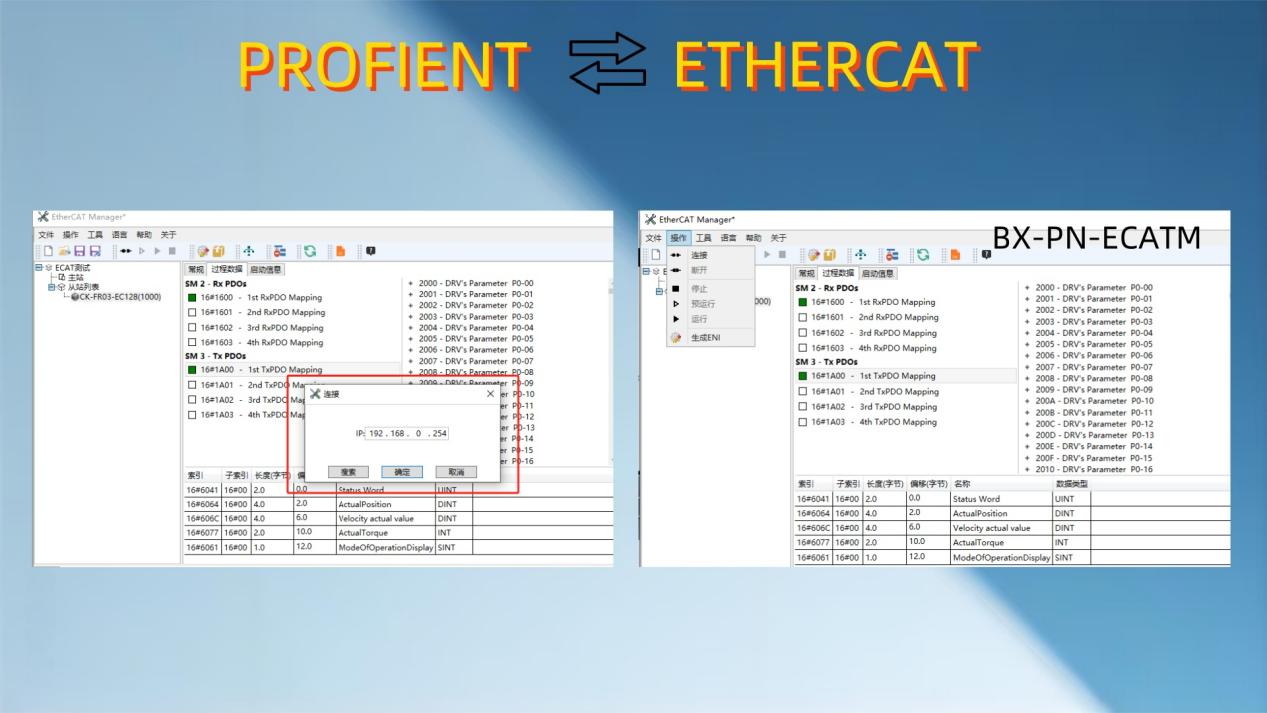

參數配置完成后，依次啟動“預運行”與“運行”模式，將配置數據下載至網關硬件。

即可實現對伺服器的實時控制與狀態監控，構建起跨協議的高效數據交互通道。

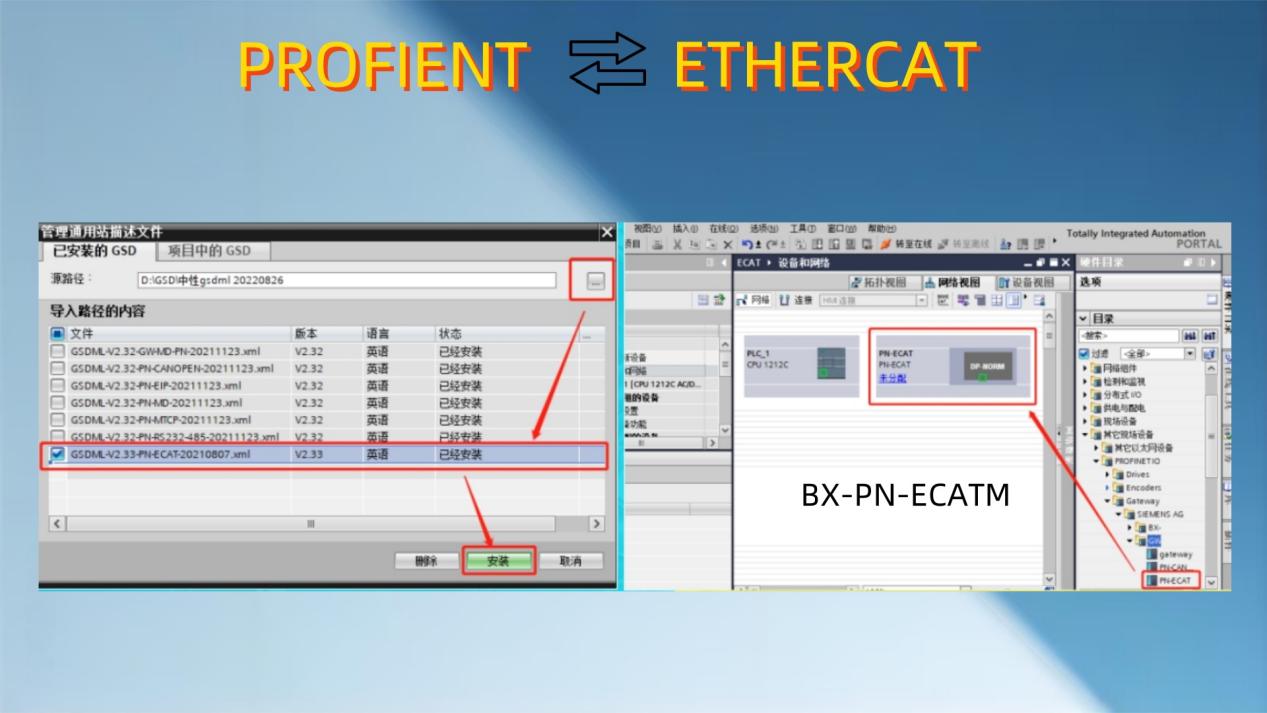

在西門子PLC組態環境中，通過“選項”功能模塊導入EtherCAT轉Profinet網關XML文件，該文件包含設備通訊參數及功能描述，是PLC識別網關的核心數據載體。從硬件目錄中選取網關模塊并添加至網絡視圖，完成設備的網絡拓撲構建。

PLC端：構建協議識別與基礎通訊架構

在西門子PLC的配置環境中，通過“選項”功能模塊導入EtherCAT轉Profinet網關的XML文件，該文件內含設備通訊參數及功能描述，是PLC識別網關的關鍵數據載體。從硬件目錄中選擇網關模塊并將其添加至網絡視圖，以完成設備網絡拓撲的構建。

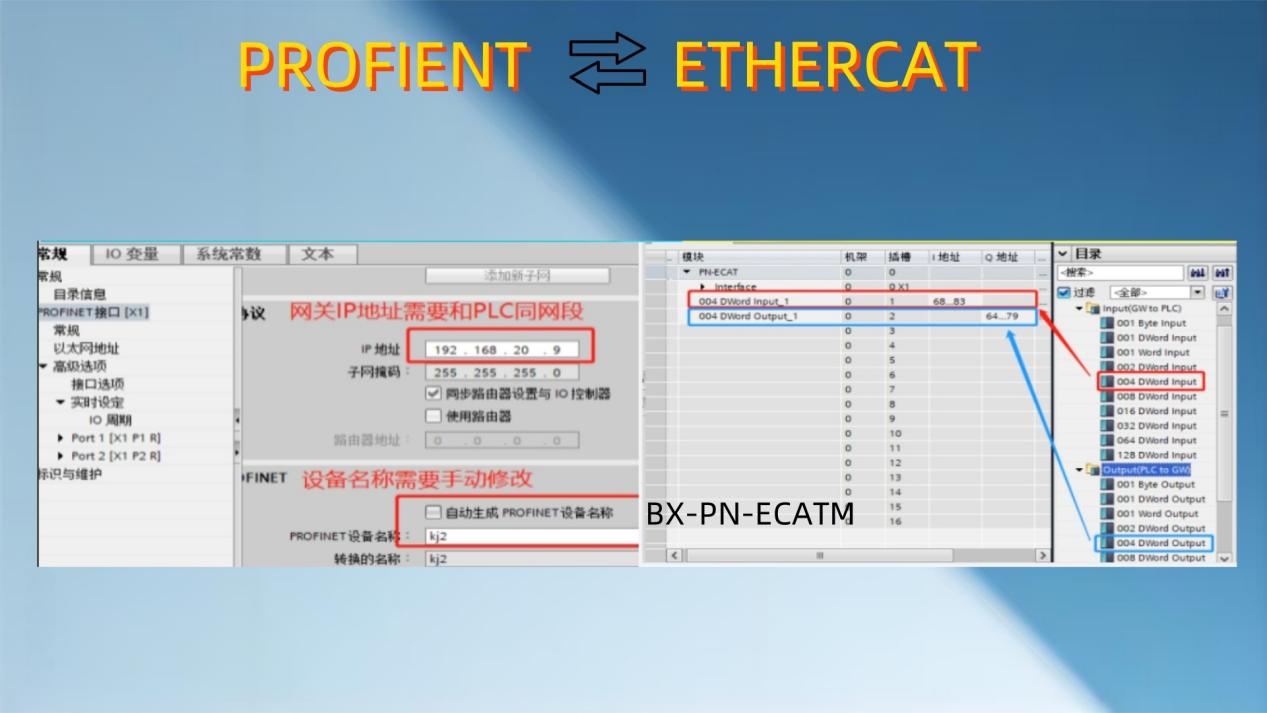

實施通訊參數配置，為EtherCAT轉Profinet網關分配與PLC同網段的IP地址，以確保網絡層的可達性；定義唯一的設備名稱作為通訊標識。在設備視圖中，依據伺服系統的數據交互需求，精確規劃輸入輸出字節長度，建立PLC與網關間的數據傳輸通道。組態完成后，將配置下載至PLC，以完成底層通訊鏈路的初始化。

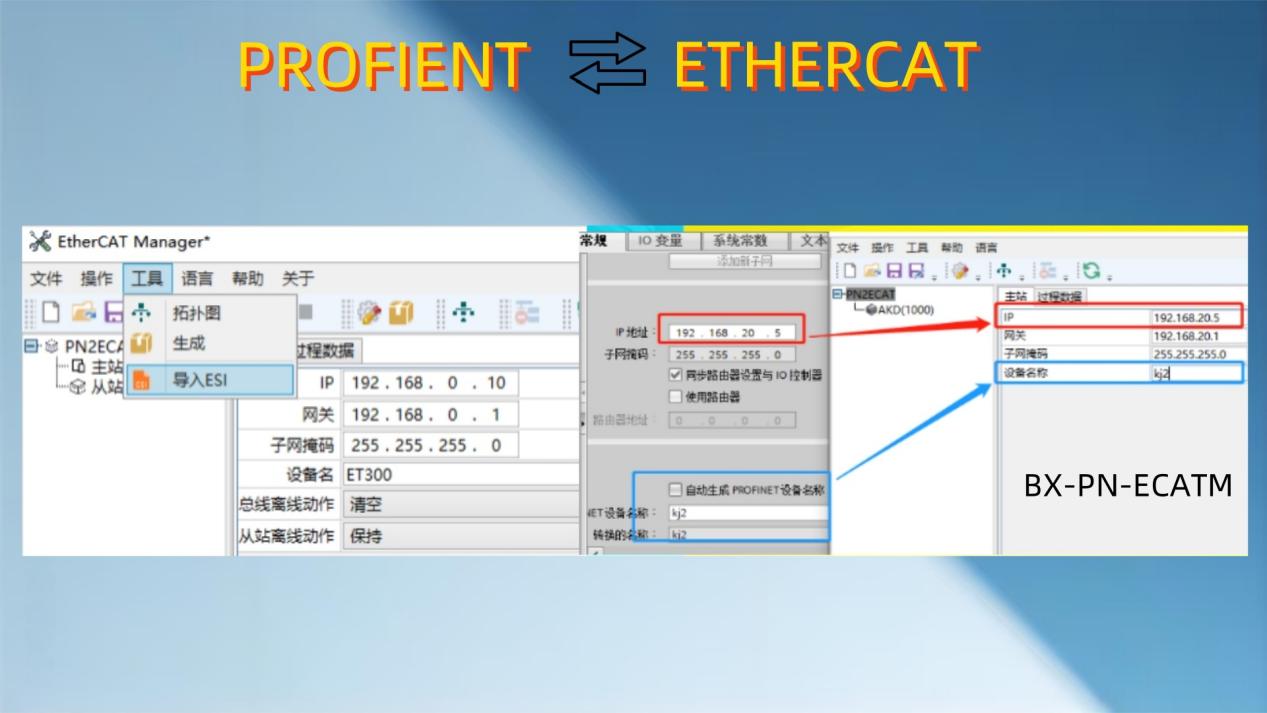

啟動EtherCAT轉Profinet網關專用配置軟件，創建新項目時必須精確對應PLC端設定的IP地址和設備名稱，以保證Profinet協議端口通訊參數的一致性。若目標伺服器不在設備庫中，應從制造商官方網站下載相應的ESI文件（設備描述文件），利用導入功能對設備庫進行擴展，從而實現對伺服器的識別和接入。

在本研究中，通過實現西門子可編程邏輯控制器（PLC）與EtherCAT伺服系統的協議轉換，EtherCAT轉Profinet網關成功促進了工業自動化系統中異構設備的集成。該集成方案采用精確的參數配置和狀態驗證機制，保障了通信的穩定性以及數據傳輸?shù)膶崟r性，從而顯著提高了自動化生產線的協同控制效率。
