描述

　　LTC4370 是一款內置 MOSFET 理想二極管的雙電源均流控制器。這些二極管負責隔離在啟動和故障情況下的反向電流和貫通電流。可對其正向電壓進行調節以在電源之間共用負載電流。與其他的均流方法不同，該器件不需要在電源上布設共享總線或修整引腳。

　　最大 MOSFET 電壓降可利用一個電阻器設定?？焖贃艠O接通減小了電源切換期間的負載電壓降。如果輸入電源發生故障或短路，則快速關斷可最大限度地抑制反向電流瞬變。

　　該控制器可在 2.9V 至 18V 的電源范圍內運作。對于較低的電源軌電壓，需要在 VCC引腳上連接一個外部電源。使能輸入可用于關斷 MOSFET 以及把控制器置于一種低電流狀態。狀態輸出負責指示 MOSFET 是處于導通還是關斷狀態。可以停用負載均分功能以將 LTC4370 變?yōu)橐粋€雙通道理想二極管控制器。

　　特點

　　兩個電源之間共用負載

　　可免除增設輸入電源有源控制的需要

　　無需共享總線

　　可隔離反向電流

　　在啟動或故障期間無貫通電流

　　0V 至 18V 高端操作

　　使能輸入

　　MOSFET 導通狀態輸出

　　雙通道理想二極管模式

　　16 引腳 DFN (4mm x 3mm) 封裝和 MSOP 封裝

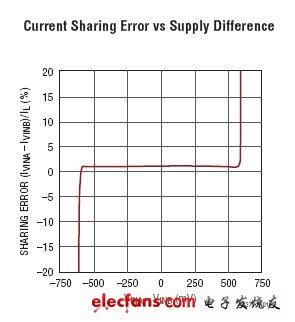

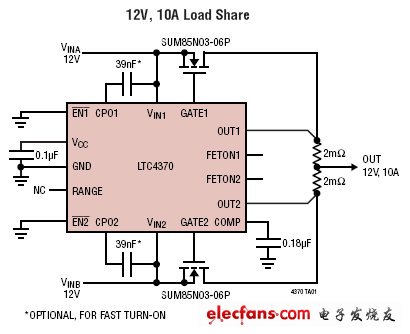

　　典型應用

?

?

　　應用

　　冗余電源

　　高可用性系統和服務器

　　電信和網絡基礎設施
