噪聲系數(NF)是RF系統設計師常用的一個參數，它用于表征RF放大器、混頻器等器件的噪聲，并且被廣泛用作無線電接收機設計的一個工具。許多優秀的通信和接收機設計教材都對噪聲系數進行了詳細的說明.

　　現在，RF應用中會用到許多寬帶運算放大器和ADC，這些器件的噪聲系數因而變得重要起來。討論了確定運算放大器噪聲系數的適用方法。我們不僅必須知道運算放大器的電壓和電流噪聲，而且應當知道確切的電路條件：閉環增益、增益設置電阻值、源電阻、帶寬等。計算ADC的噪聲系數則更具挑戰性，大家很快就會明白此言不虛。

　　公式表示為：噪聲系數NF=輸入端信噪比/輸出端信噪比，單位常用“dB”。

　　該系數并不是越大越好，它的值越大，說明在傳輸過程中摻入的噪聲也就越大，反應了器件或者信道特性的不理想。

　　在放大器的噪聲系數比較低的情況下，通常放大器的噪聲系數用噪聲溫度(T)來表示。

　　噪聲系數與噪聲溫度的關系為：T=(NF-1)T0 或 NF=T/T0+1 其中：T0-絕對溫度(290K)

　　噪聲系數計算方法

　　研究噪聲的目的在于如何減少它對信號的影響。 因此，離開信號談噪聲是無意義的。

　　從噪聲對信號影響的效果看，不在于噪聲電平絕對值的大小，而在于信號功率與噪聲功率的相對值，即信噪比，記為S/N(信號功率與噪聲功率比)。 即便噪聲電平絕對值很高，但只要信噪比達到一定要求，噪聲影響就可以忽略。 否則即便噪聲絕對電平低，由于信號電平更低，即信噪比低于1，則信號仍然會淹沒在噪聲中而無法辨別。 因此信噪比是描述信號抗噪聲質量的一個物理量。

　　1 噪聲系數的定義

　　要描述放大系統的固有噪聲的大小，就要用噪聲系數，其定義為

　　設Pi為信號源的輸入信號功率，Pni為信號源內阻RS產生的噪聲功率，Po和Pno分別為信號和信號源內阻在負載上所產生的輸出功率和輸出噪聲功率,Pna表示線性電路內部附加噪聲功率在輸出端的輸出。

　　已知噪聲功率是與帶寬B相聯系的。

　　噪聲系數與輸入信號大小無關。定義：Pni為信號源內阻Rs的最大輸出功率，為kTB

　　噪聲系數的大小與四端網絡輸入端的匹配情況無關

　　噪聲系數的定義只適用于線性或準線性電路

　　信噪比與負載的關系

　　設信號源內阻為RS，信號源的電壓為US(有效值)，當它與負載電阻RL相接時，在負載電阻RL上的信噪比計 算如下：

　　在負載兩端的信噪比結論： 信號源與任何負載相接本不影響其輸入端信噪比，即無論負載為何值，其信噪比都不變，其值為負載開路時的信號電壓平方與噪聲電壓均方值之比。

　　2. 噪聲系數的計算

　　用額定功率和額定功率增益表示的噪聲系數

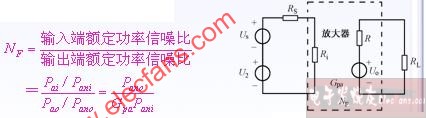

　　放大器輸入信號源電路如圖所示。 任何信號源加上負載后，其信噪比與負載大小無關，信噪比均為信號均方電壓(或電流)與噪聲均方電壓(或電流)之比。

　　放大器的噪聲系數NF為

　　Pasi和Pao分別為放大器的輸入和輸出額定信號功率，Pani和Pano分別為放大的輸入和輸出額定噪聲功率，Gpa為放大器的額定功率增益。

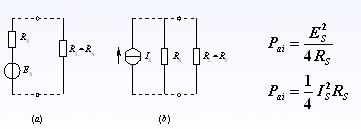

　　額定功率, 又稱資用功率或可用功率, 是指信號源所能輸出的最大功率, 它是一個度量信號源容量大小的參數, 是信號源的一個屬性, 它只取決于信號源本身的參數——內阻和電動勢, 與輸入電阻和負載無關, 如圖所示。

　　(a) 電壓源; (b) 電流源

　　放大器的噪聲系數NF為

　　對于無源二端口網絡，輸出端匹配時，輸出的額定噪聲功率Pano= kTB, 所以噪聲系數:

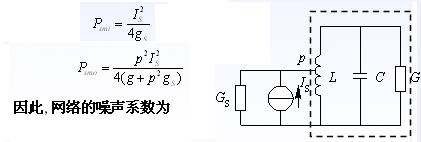

　　抽頭回路的噪聲系數

　　輸入端信號源的最大輸出功率,即二端網絡最大輸入功率為 ：將信號源電導等效到回路兩端, 為p2gS, 等效到回路兩端的信號源電流為pIS, 輸出端匹配時信號源的最大輸出功率，即二端網絡輸出端最大功率為：

　　多級放大器噪聲系數的計算

　　多級放大器的總噪聲系數計算公式為：

　　從上式可以看出, 當網絡的額定功率增益遠大于1時, 系統的總噪聲系數主要取決于第一級的噪聲系數。 越是后面的網絡, 對噪聲系數的影響就越小, 這是因?yàn)樵降胶蠹?jí)信號的功率越大, 后面網絡內部噪聲對信噪比的影響就不大了。 因此, 對第一級來說, 不但希望噪聲系數小, 也希望增益大, 以便減小后級噪聲的影響。

　　噪聲系數測量方法

　　在無線通信系統中，噪聲系數(NF)或者相對應的噪聲因數(F)定義了噪聲性能和對接收機靈敏度的貢獻。本文詳細闡述這個重要的參數及其不同的測量方法。

　　噪聲因數和噪聲系數

　　噪聲系數有時也指噪聲因數。兩者簡單的關系為：

　　NF=10*log10(F)

　　定義噪聲系數(噪聲因數)包含了射頻系統噪聲性能的重要信息，標準的定義為：

　　從這個定義可以推導出很多常用的噪聲系數(噪聲因數)公式。

　　噪聲系數的測量方法隨應用的不同而不同。從表1可看出，一些應用具有高增益和低噪聲系數(低噪聲放大器(LNA)在高增益模式下)，一些則具有低增益和高噪聲系數(混頻器和LNA在低增益模式下)，一些則具有非常高的增益和寬范圍的噪聲系數(接收機系統)。因此測量方法必須仔細選擇。本文中將討論噪聲系數測試儀法和其他兩個方法：增益法和Y系數法。

　　使用噪聲系數測試儀

　　噪聲系數測試/分析儀在圖1種給出。

　　圖1。

　　噪聲系數測試儀，如Agilent公司的N8?73A噪聲系數分析儀，產生28V DC脈沖信號驅動噪聲源(HP346A/B)，該噪聲源產生噪聲驅動待測器件(DUT)。使用噪聲系數分析儀測量待測器件的輸出。由于分析儀已知噪聲源的輸入噪聲和信噪比，DUT的噪聲系數可以在內部計算和在屏幕上顯示。對于某些應用(混頻器和接收機)，可能需要本振(LO)信號，如圖1所示。當然，測量之前必須在噪聲系數測試儀中設置某些參數，如頻率范圍、應用(放大器/混頻器)等。

　　使用噪聲系數測試儀是測量噪聲系數的最直接方法。在大多數情況下也是最準確地。工程師可在特定的頻率范圍內測量噪聲系數，分析儀能夠同時顯示增益和噪聲系數幫助測量。分析儀具有頻率限制。例如，AgilentN8?73A可工作頻率為10MHz至3GHz。當測量很高的噪聲系數時，例如噪聲系數超過10dB，測量結果非常不準確。這種方法需要非常昂貴的設備。

　　增益法

　　前面提到，除了直接使用噪聲系數測試儀外還可以采用其他方法測量噪聲系數。這些方法需要更多測量和計算，但是在某種條件下，這些方法更加方便和準確。其中一個常用的方法叫做“增益法”，它是基于前面給出的噪聲因數的定義：

　　在這個定義中，噪聲由兩個因素產生。一個是到達射頻系統輸入的干擾，與需要的有用信號不同。第二個是由于射頻系統載波的隨機擾動(LNA，混頻器和接收機等)。第二種情況是布朗運動的結果，應用于任何電子器件中的熱平衡，器件的可利用的噪聲功率為：

　　PNA=kTΔF

　　這里的k等于波爾茲曼常量(1.38*10-23焦耳/ΔK)，T為溫度，單位為開爾文，ΔF=噪聲帶寬(Hz)。在室溫(290ΔK)時，噪聲功率譜密度PNAD-174dBm/Hz.因而我們有以下的公式：

　　NF=PNOUT-(-174dBm/Hz+20*log10(BW)+Gain)

　　在公式中，PPNOUT是已測的總共輸出噪聲功率，-174dBm/Hz是290°K時環境噪聲的功率譜密度。BW 是感興趣的頻率帶寬。Gain是系統的增益。NF是DUT的噪聲系數。公式中的每個變量均為對數。為簡化公式，我們可以直接測量輸出噪聲功率譜密度 (dBm/Hz)，這時公式變?yōu)椋?/p>

　　NF=PNOUTD+174dBm/Hz-Gain

　　為了使用增益法測量噪聲系數，DUT的增益需要預先確定的。DUT的輸入需要端接特性阻抗(射頻應用為50Ω，視頻/電纜應用為75Ω)。輸出噪聲功率譜密度可使用頻譜分析儀測量。

　　增益法測量的裝置見圖2。

　　圖2。

　　作為一個例子，我們測量MAX2700噪聲系數的。在指定的LNA增益設置和VPAGC下測量得到的增益為80dB。接著，如上圖裝置儀器，射頻輸入用50Ω負載端接。在頻譜儀上讀出輸出噪聲功率譜密度為-90dBm/Hz。為獲得穩定和準確的噪聲密度讀數，選擇最優的解析帶寬(RBW)與視頻帶寬(VBW)為RBW/VBW=0.3。計算得到的NF為：

　　-90dBm/Hz+174dBm/Hz-80dB=4.0dB

　　只要頻譜分析儀允許，增益法可適用于任何頻率范圍內。最大的限制來自于頻譜分析儀的噪聲基底。在公式中可以看到，當噪聲系數較低(小于10dB)時，(PNOUTD-Gain) 接近于-170dBm/Hz，通常LNA的增益約為20dB。這樣我們需要測量-150dBm/Hz的噪聲功率譜密度，這個值低于大多數頻譜儀的噪聲基底。在我們的例子中，系統增益非常高，因而大多數頻譜儀均可準確測量噪聲系數。類似地，如果DUT的噪聲系數非常高(比如高于30dB)，這個方法也非常準確。

　　Y因數法

　　Y因數法是另外一種常用的測量噪聲系數的方法。為了使用Y因數法，需要ENR(冗余噪聲比)源。這和前面噪聲系數測試儀部分提到的噪聲源是同一個東西。裝置圖見圖3。

　　圖3。

　　ENR頭通常需要高電壓的DC電源。比如HP346A/B噪聲源需要28伏DC。這些ENR頭能夠工作在非常寬的頻段(例如HP346A/B為 10MHz至18GHz)，在特定的頻率上本身具有標準的噪聲系數參數。表2給出具體的數值。在標識之間的頻率上的噪聲系數可通過外推法得到。

　　開啟或者關閉噪聲源(通過開關DC電壓)，工程師可使用頻譜分析儀測量輸出噪聲功率譜密度的變化。計算噪聲系數的公式為:

　　在這個式子中，ENR為上表給出的值。通常ENR頭的NF值會列出。Y是輸出噪聲功率譜密度在噪聲源開啟和關閉時的差值。這個公式可從以下得到。

　　ENR噪聲頭提供兩個噪聲溫度的噪聲源：熱溫度時T=TH(直流電壓加電時)和冷溫度T=290°K。ENR噪聲頭的定義為：

　　冗余噪聲通過給噪聲二極管加偏置得到?，F(xiàn)在考慮在冷溫度T=290°K時與在熱溫度T=TH時放大器(DUT)功率輸出比：

　　Y=G(Th+Tn)/G(290+Tn)=(Th/290+Tn/290)/(1+Tn/290)

　　這就是Y因數法，名字來源于上面的式子。

　　根據噪聲系數定義，F(xiàn)=Tn/290+1，F(xiàn)是噪聲因數(NF=10*log(F))，因而Y=ENR/F+1。在這個公式中，所有變量均是線性關系，從這個式子可得到上面的噪聲系數公式。

　　我們?cè)俅问褂肕AX2700作為例子演示如何使用Y因數法測量噪聲系數。裝置圖見圖3。連接HP346AENR到RF的輸入。連接28V直流電壓到噪聲源頭。我們可以在頻譜儀上監視輸出噪聲功率譜密度。開/關直流電源，噪聲譜密度從-90dBm/Hz變到-87dBm/Hz。所以 Y=3dB。為了獲得穩定和準確的噪聲功率譜密度讀數，RBW/VBW設置為0.3。從表2得到，在2GHz時ENR=5.28dB，因而我們可以計算 NF的值為5.3dB。

　　以上討論了測量射頻器件噪聲系數的三種方法。每種方法都有其優缺點，適用于特定的應用。表3是三種方法優缺點的總結。理論上，同一個射頻器件的測量結果應該一樣，但是由于射頻設備的限制(可用性、精度、頻率范圍、噪聲基底等)，必須選擇最佳的方法以獲得正確的結果。

　　下面我們將了解下三毫米單片集成電路的噪聲系數測量

　　3 mm由于其波長短，在軍事應用中有許多優點，因此被廣泛用于精確制導和點到點通信中。作為各種軍用電子裝備其接收端的靈敏度是關鍵技術指標，而接收機靈敏度主要取決于接收機的噪聲電平、因此，測量系統的噪聲系數是評估電子裝備系統的關鍵參數之一。軍事預研的3 mm低噪聲單片放大電路，需要測量其噪聲系數。建立3 mm噪聲系數測量系統，研究其測量方法，實現準確測量是當務之急。為此本文建立了92～97 GHz在片噪聲系數測量系統。

　　1 噪聲系數測量原理

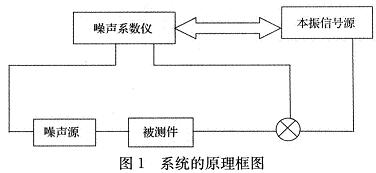

　　本文設計系統的原理框圖如圖1所示。

?

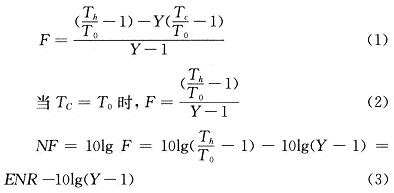

　　式中：F為被測件的噪聲因子(即噪聲系數的線性表示);NF為被測件的噪聲系數(即噪聲系數的對數表示);Th為噪聲源開態的噪聲溫度;Tc為噪聲源關態的噪聲溫度(即室溫);To=290 K為標準溫度;

　　為Y因子，噪聲源開和關兩種狀態下被測件輸出噪聲功率之比;

　　為噪聲源的超噪比。

　　本文采用平衡混頻器，把3 mm噪聲信號下變頻至噪聲系數分析儀的頻率范圍內，采用Y因子法測量噪聲系數。

　　2 系統設計方案

　　2.1 系統構成

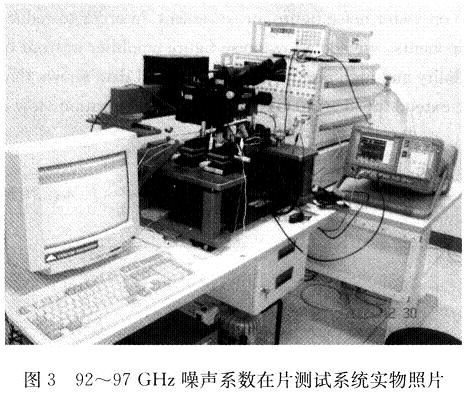

　　本設計的系統框圖和實物照片如圖2和圖3所示。

?

　　2.2 關鍵技術

　　(1)加偏置的平衡混頻器技術

　　本文采用平衡混頻器，用基波混頻的方式，把3 mm噪聲信號變成中頻信號。但一般的3 mm平衡混頻器的變頻損耗在10 dB左右，而且要求本振信號達到+13 dBm。由于3 mm信號發生器的技術指標是輸出大于+3 dBm，因此，很難使混頻器正常工作，在這樣的電平下，混頻器的變頻損耗增大了很多，將大于15 dB。固態噪聲源的ENR均小于15 dB，因此系統無法正常工作。為此，考慮給混頻器的本振端用直流信號加偏置，以減小對本振信號功率電平的要求。解決了本振信號功率小，無法工作的難題。同時，平衡混頻器還具有端口隔離度好的優點，使本振相位噪聲的影響也減小了。

　　(2)減小本振信號發生器相位噪聲的影響

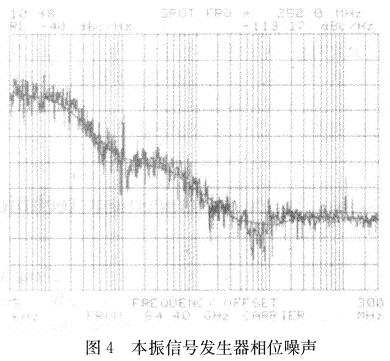

　　3 mm信號發生器的相位噪聲采用Agilent 8563E頻譜分析儀和3 mm諧波混頻器和相位噪聲測量軟件85671A構成測量系統，能測量的offset頻率最大到300 MHz，本振信號發生器相位噪聲測量結果如圖4所示。

　　噪聲系數測量對本振相位噪聲的要求應滿足下述任何一種表述：

　　a偏離載波一個中頻處的相位噪聲電平不超過-130 dBm/Hz;

　　b本振相位噪聲電平不超過[-174 dBm/Hz+NFdut+Gdut]。

　　實測本振信號發生器AV1482A相位噪聲在偏離載波大于50MHz時均為-11O dBc/Hz，由于采用平衡混頻器，其對本振噪聲有20 dB的抑制度，且本振至輸入端隔離為20 dB，因此，本振相位噪聲在混頻器輸入端引起的噪聲電平為：

　　式中：Pt(dBm/Hz)為本振相位噪聲漏至混頻器輸入端的功率;Pc(dBm)為本振載波功率;L(dBc/Hz)為本振相位噪聲;Im(dB)為混頻器本振輸入端至射頻輸入端的隔離度;Sm(dB)為混頻器對本振的相位噪聲的抑制度;NFdut(dB)為DUT的噪聲系數;Gdut(dB)為DUT的增益。

　　在最壞條件下，NFdut=3 dB，Gdut=0 dB，NFsys=5 dB，Gsys=30 dB。

　　被測件在輸入阻抗為50 Ω時產生的噪聲功率與本身的噪聲和系統低噪聲放大器的噪聲在混頻器輸入端產生的噪聲功率：

　　Pn=KT0+NFdut+GdutNFsys+Gsys=-174 dBm+3 dB+0 dB+5 dB+30 dB="-136" dBm/Hz

　　式中：NFsys(dB)為低噪聲放大器的噪聲系數;Gsys(dB)為低噪聲放大器的增益;B(Hz)為噪聲帶寬;T0(K)為標準溫度(290 K);K為波爾茲曼常數(1.38×10-23)。

　　結論：本系統本振相位噪聲在混頻器輸入端產生的噪聲電平均不超過要求：

　　-147 dBm/Hz<<-130 dBm/Hz滿足a項要求;

　　-147dBm/Hz<<-136 dBm/Hz滿足b項要求。

　　由于噪聲系數測量時要做系統校準，對系統二級噪聲進行修正，因此滿足上述條件就不會對噪聲系數測量不確定度產生影響。

　　(3)在系統中加入3 mm低噪聲放大器

　　在3 mm頻段平衡混頻器變頻損耗>1O dB，噪聲系數也在這樣的量級，如果系統加入低噪聲放大器，不僅減小了系統二級噪聲的貢獻，也使系統工作十分穩定，測量數據的重復性很好。同時減小了系統本振相位噪聲對系統測量的影響。

　　(4)計算了測量系統動態范圍

　　①放大器動態范圍的估算：

　　考慮到放大器的增益和噪聲系數的起伏，取其噪聲系數為5 dB，則：

　　放大器P-1dB壓縮點的輸入信號為-40 dBm，所以放大器的動態范圍為23.6 dBm。

　?、谙到y(tǒng)動態范圍的估算

　　噪聲源輸出功率的估算：

　　首先求噪聲源平均超噪比值(ENR)：

　　輸出噪聲功率為：

　　這樣估算出系統的動態范圍為15dB左右，因此，增益大于15 dB的放大器需在放大器后接入衰減器一同測試。

　　3 測量結果分析

　　3.1 測量數據

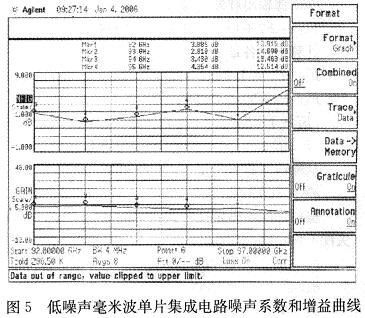

　　測量我所研制的PHEMT電路裸片16個，圖5給出其中之一的實測噪聲系數和增益曲線，偏置條件為Vds=1.0 V，Ids=22 mA。

　　3.2 測量不確定度的分析

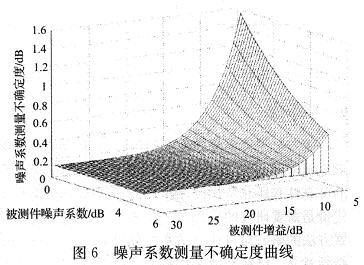

　　噪聲系數測量不確定度不僅取決于噪聲系數分析儀的準確度，而且與被測件的噪聲系數和增益的大小有關，如圖6所示。

　　同時考慮失配的因素，采用如下計算公式：

　　式中：

　　根據上述公式，以94 GHz MMIC放大器為例，計算UB。

　　噪聲系數NF1(dB)=3.43 dB，F(xiàn)1=2.203，

　　增益G1(dB)=13.46(dB)，G1=22.182，

　　3 mm接收機噪聲系數NF2(dB)=4.85 dB，F(xiàn)2=3.054 9，

　　駐波比為1.12，ρ=0.056 6，

　　噪聲源輸出駐波比為1.13，ρ=0.061 0，

　　F12=F1十(F2-1)/G1=3.608 9。

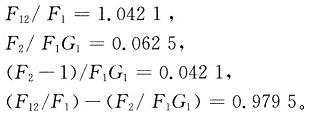

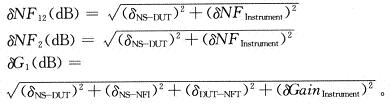

　　計算下述各量：

　　從噪聲系數分析儀技術指標可知：δNF=0.1 dB，δG=0.15 dB。

　　根據失配不確定度公式：±20log(1+ρsρl)計算出各失配不確定度：

　　根據式(7)計算出噪聲系數測量不確定度為0.28 dB。

　　只介紹了92～97 GHz頻率范圍的低噪聲單片集成電路裸片噪聲系數的測量，實際上本系統可以用于75～110 GHz頻率范圍內的噪聲系數的測量。目前正在本系統上做3 mm噪聲源校準技術的研究。

　　總結：本文主要討論了什么是噪聲系數，噪聲系數的計算方法，使大家了解到研究噪聲的目的在于如何減少它對信號的影響，并介紹了噪聲系數的測量方法-Y因數法，闡述了噪聲系數對參數不同的測量方法。最后根據3 mm波單片集成電路的噪聲系數的測量進行了分析。
