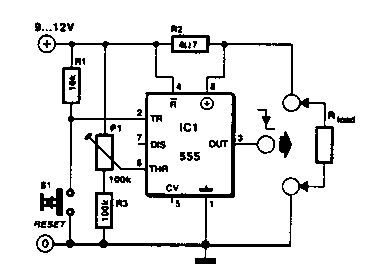

長期以來，介紹555定時器IC應用電路的文章數不勝數，但利用555內部比較器和雙穩觸發器組成過流檢測器的電路卻不多見。本電路構思巧妙、工作可靠、元件價廉易購，值得推薦。當負載電流過大時，555(1C1)的③腳變低，要使它再次變高就需要按壓復位開關S1(當然，只是在負載電流恢復到限定值以下，③腳才有再次變 高的可能)。③腳輸出電平的跳變可以用來控制報警器、指示燈、限流電路或其它需要控制的電路。

　　電阻R2起電流傳感器的作用，由于其兩端壓降不是用來驅動晶體管，故可以取得小些。這樣，負載得到的電源電壓與本電路的電源電壓接近相等，R2本身的功率損耗很小。
　　在555內部，③腳與地之間是一個分壓器，它為兩個比較器的一個輸入端提供基準電壓。這兩個比較器的另一個輸入端則分別通過②腳和⑥腳接到復位按鈕S1和電位器P1。比較器的輸出端則分別控制內部雙穩觸發器的置位和復位輸入端。雙穩觸發器的輸出端通 過③腳向外部電路提供輸出信號。
　　使用前，在不接負載Rload的情況下調節P1，使⑥腳電壓正好低于2/3電源電壓。使用中，如果因負載電流過大而使⑧腳電壓下降過多，則⑥腳電壓變得高于⑤腳。于是，接到⑥腳的比較器改變狀態，使雙穩觸發器復位，③腳即變成低電平。此狀態一直保持到按壓復位開關S1為止，此時S1將另一個比較器的反相輸入端拉到地電位，該比較器即改變狀態并使雙穩觸發器置位，③腳再次輸出高電平。
　　本電路在5—14.5V電源電下均能正常工作，在10V時的消耗電流約7mA。注意，采用這種接法會使⑧腳電壓低于其它腳，但根據廠家的數據，只要這種電壓差不大于300mV就不會出問題。
