再談相控電源改造方案

摘要：從高頻開關電源的性能優勢、智能化優勢及經濟效益優勢等幾方面論述了目前通信系統中相控電源改造的必然趨勢。

關鍵詞：相控高頻開關改造

On Modification of Phase Control Power Supply Abrsect: According to Superiorities in performance,intelligence,and economic returns of high frequency switching power supply(SPS) the paper explaind it's an inexorable trend in telecom system at present to replace the phase? shifted control power supply by SPS.

Keywords:Phase? shifted control, High frequency switching power supply, Modification

1相控電源改造的必要性

通信電源在通信系統中占有極其重要的位置，其性能直接影響通信的質量和可靠性。隨著通信事業的迅猛發展，對其要求也越來越高，相控穩壓電源已滿足不了現代通信對質量和可靠性的要求，而逐步被性能更優良的高頻開關電源所取代。

相控電源是指采用晶閘管作為整流器件的電源系統，其原理是交流輸入電壓經工頻變壓器降壓，然后采用晶閘管進行可控整流。為了保持輸出電壓的穩定，需一套比較復雜的晶閘管觸發電路。而高頻開關穩壓電源是交流輸入直接整流，然后經過由功率開關器件（功率晶體管、MOS管、IGBT等）構成的逆變電路將高壓直流（單相整流約300V，三相整流約540V）變換成高頻方波（20kHz以上），高頻方波經高頻變壓器降壓后再經整流濾波后得到穩定的直流輸出。

2高頻開關電源的性能優勢

高頻開關穩壓電源與相控穩壓電源相比，有如下優勢：

（1）技術指標上的優勢

①體積小、重量輕。高頻變壓器取代了體大而笨重的工頻變壓器，使得電源越來越小型化、輕量化。

②工作頻率高，使輸出濾波電路得以小型化。

③功率因數高。前者采用有源功率因數校正電路，功率因數能做到0.98以上，而后者功率因數低且波形畸變，對電網干擾嚴重。

④效率高，節省能源。前者的效率一般為88％～95％，而后者的效率一般在70％以下。

⑤動態響應好，提高通信質量。前者工作頻率高，對負載和電網的動態響應遠遠優于后者。

⑥紋波小。前者的輸出紋波和雜音一般都比后者小，有利于提高通信的質量。

⑦噪音低。前者的工作頻率在人的聽覺范圍之外，可聞噪音比后者低得多。

⑧擴容方便。高頻開關電源一般采用模塊式結構，維護、擴容比較方便。

（2）智能化的優勢

由于高頻開關電源誕生于計算機技術大發展的今天，其智能化程度遠遠高于相控電源。隨著近年來維護體制的變化，要求對通信設備實行遙控、遙測、遙信等遠程集中監控，實現無人值守或少人值守。智能化高頻開關通信電源為通信電源的無人值守或少人值守創造了條件。

3高頻開關電源的經濟效益優勢

由于高頻開關電源的性能優勢，其運行成本要比相控電源低得多。單從節省的電費方面來看，就有很大的優勢。

假設某一電源系統的負載功率為Po。采用相控電源的功率因數為0.85（需要外加補償柜才能達到這一水平），效率為70％。則所需要的輸入功率為：

PI1=Po/(0.85×0.7)=1.68Po

而對于一功率因數為0.92（一般具有功率因數校正器的開關電源均能達到這一水平）、效率為93％的高頻開關電源來說，需要的輸入功率為：

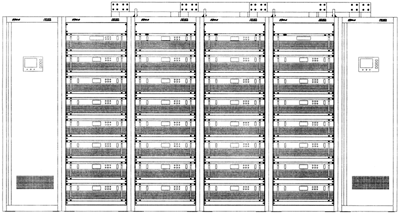

圖1中興ZXDU3000A組合電源系統圖

PI2=Po/(0.92×0.93)=1.17Po

采用高頻開關電源比相控電源節省的電費為

（PI1－PI2）/PI1=30.4％

可見，采用高頻開關電源能節省約30％的電費。

對于負載為1000A的電源系統：

Po=53.5V×1000A=53.5kW

對相控電源而言，每年的耗電量為：

1.68×53.5kW×24h×365=787348.8kW·h

按0.6元的電價計算，每年節省的電費。

0.6×30％×787348.8kW·h=14.17萬元

由此可見電信部門采用高頻開關電源能節省一筆很大的電費開支。此外，其智能化的特點帶來的維護費用低也能節省很多開支。所以，高頻開關電源的經濟效益是顯而易見的。

4中興通訊提供的相控電源改造方案

（1）相控電源改造系統結構

目前，相控電源主要分布在縣市級以上的交換局。針對這種情況，建議采用ZXDUM68－48/100的100A系列組合電源進行改造。ZXDUM68－48/100電源系統容量從200A～3100A，分為ZXDU600、ZXDU1500、ZXDU3000三種電源系統，可以滿足各種容量等級的系統需要。圖1所示為ZXDU3000組合電源的滿配置系統圖。

根據用戶要求，相控電源的改造可以靈活進行?？煞謩e保留原電源系統的交流配電屏、直流配電屏。但從外觀、可維護性出發，建議進行包括交流配電屏、直流配電屏在內的整個電源系統的全部改造。

高頻開關電源替代相控穩壓電源是通信電源發展的趨勢，對提高通信質量和可靠性有著極其重要的影響。目前，新建和擴容的通信局站均已采用了性能優良的高頻開關穩壓電源。吉林通化、山西臨汾、湖北、貴州等省市的一些局站已采用中興通訊電源改造了原有的相控電源，使得這些局站的電源所占的機房空間縮小、電源質量有很大的改善，完善的監控系統使得電源智能化程度大大提高，用戶深表滿意。如在山西省汾西縣電信局，采用ZXDU15001500A高頻開關電源系統改造了原有400A相控電源，機柜由原來的四個變?yōu)楝F(xiàn)在的2個，而容量增大了近一倍。在充電管理、機房噪音、電源質量、智能監控等方面都比原有的電源系統有質的變化。

（2）ZXDU系列電源的性能特點

①開關整流器主功率電路采用結構最佳且是國外著名廠家產品大都采用的雙正激電路拓?fù)浣Y(jié)構。在技術上采用先進的PS－ZVS－PWM相移諧振高頻軟開關技術，效率大于93％。在控制方法上采用最先進的電流型反饋控制方法，除可穩定輸出電壓外，還具有更快的負載動態響應能力、降低輸出端低頻紋波值等優點。

②輸入端加有源功率因數校正電路，功率因數高達0.998，使輸入交流電流、電壓波形均為正弦波，失真度小。

③ZXD5000采用三相四線制輸入，無中線電流，完全避免了負載不平衡所引起的中線電流過大而損壞設備的情況。采用多極風扇控制技術，有效延長了風扇使用壽命，提高了整機可靠性。采用先進的熱插拔技術設計，極大地方便了開通維護。

④600A以下系統具有二次下電保護功能。在停電后能有效延長對關鍵設備的供電時間，特別適合于無線基站及其它要求根據設備的重要等級，停電后分次切斷直流輸出的局站使用。

⑤具備靈活的監控組網方式。除常見的MODEM、專線、X.25方式外，還可通過中興通訊的交換、傳輸、接入設備的監控網管系統進行組網。針對無線基站電源組網的特殊要求，已設計出以信號轉換模塊SCM為核心的先進的集中監控組網方案。

⑥具備完善的“三遙”功能。將電源控制技術與計算機技術有機地結合在一起，配以完善的監控系統可以實現無人值守，符合國際流行的分散供電模式。

另外，ZXDU系列電源還具有完善的電流回縮短路保護功能；良好的均流能力，多機并聯時可靠性高；采用自然冷卻方式，避免了因風扇損壞而帶來的故障；采用大屏幕液晶顯示器，用漢字顯示各種監控信息；完善的三級防雷保護措施；極寬的交流輸入電壓范圍，特別適用于電力供應不穩定地區；采用兩路市電輸入，可自動或手動切換；蓄電池自動充放電管理，能進行溫度補償，最大限度延長蓄電池使用壽命。

參考文獻

1胡先紅.通信系統相控電源改造解決方案.電源技術應用,2000（3）
