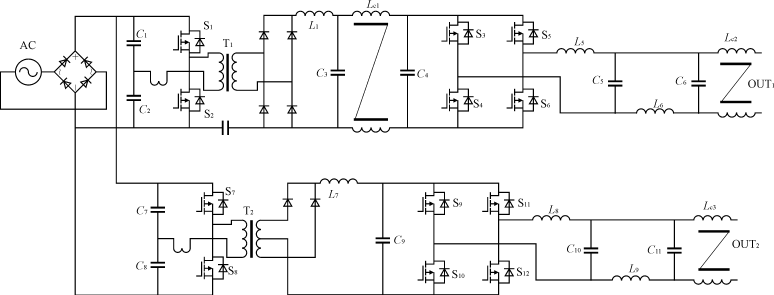

電源主電路如圖1所示，分上下兩部分，上部分為電壓源部分，下部分為電流源部分，每部分采用兩級結構，交流輸入整流濾波后，先經過DC/DC變換，再通過逆變器輸出。其中DC/DC采用半橋電路用來提供穩定的直流母線電壓，并隔離輸入級和輸出級。逆變部分采用了常規全橋逆變電路，適合于較大功率的應用場合。輸出采用兩級LC濾波器濾除高頻紋波。Lc1、Lc2、Lc3是共模抑制器。電壓源前后級的高頻開關動作很容易引起兩級間的互相干擾，在母線電壓比較高的時候尤其明顯。因此在兩級之間串接共模抑制器Lc1，用來隔離其相互間干擾。Lc2,Lc3接在輸出端和負載之間的，作用和Lc1類似，用于抑制高頻共模分量通過負載。所不同的是電壓源前級DC/DC采用全橋整流，電流源采用全波整流。

圖 1? 前級DC隔離電源與逆變電源

3? 控制原理與結構

??? 對于DC/DC級的控制，本文采用SG3525控制芯片，簡單可靠，成本低。

??? 后級逆變器采用了雙極性SPWM控制，如圖2所示。通過高頻三角波和基準正弦波的比較得到控制開關管的PWM波形。正弦基準信號的頻率與輸出正弦波相同，其幅度的變化可以調制開關的占空比D。幅度調制比ma定義為[2]

???? ma=Vsm/Vcm?? （1）

圖2? 三 角 波 與 逆 變 器 開 關 控 制 波 形

式中：Vsm是正弦基準信號峰值；

????? Vcm是三角波的峰值。

??? 逆變輸出正弦電壓峰值Vom和直流母線電壓Vd的關系為

??? Vom=ma×Vd，ma≤1（2）

??? 圖3是具體控制原理。為消除輸出諧波，電路采用了電壓、電流雙環控制，其中，Vf為反饋電壓，If為反饋電流。電壓調節環的輸出作為電流環的比較基準，電流環輸出誤差信號與三角波信號比較得到SPWM信號。由IR2110芯片構成驅動電路,由此輸出相位互補的兩路SPWM信號分別驅動四個開關管。為防止上下橋臂直通，兩路SPWM信號之間必須設置死區。保護電路起到監控Vf、If的作用，如果幅值超出閾值，保護電路將關閉驅動信號。

圖3? 逆變級控制電路

4? 多功能輸出的實現

??? 在此電源系統中，電壓源和電流源的控制采用同一控制電路，通過繼電器切換到不同的工作模式。電壓源工作時，繼電器K1合，K2開（如圖3所示），采用電壓、電流雙環調節控制，基準信號為正弦信號，輸出交流電壓；基準為直流電平，輸出直流電壓。電流源工作時，K1開，K2合，電壓調節環變?yōu)楦S器，只通過電流環調節，基準為正弦信號，輸出交流電流；基準為直流電平，輸出直流電流。電壓源和電流源驅動信號切換是通過K3來實現的，在電壓源工作方式，關斷電流源的前級；在電流源工作方式，關斷電壓源的前級，這樣可以防止干擾，提高電路的可靠程度。以上的K1、K2、K3是由數控電路給出的。

5? 占空比限制與輸出交流電壓的削頂

5．1? PI調節器輸出限幅的考慮

??? 由于所采用的專用驅動芯片IR2110是通過自舉供電方式來驅動橋臂上管的(如圖4所示)。所以，在上、下管驅動信號恒低或恒高時，給上管供電的自舉電容C1能量得不到補給。當電容上的能量放完后，上管關斷，就會出現此橋臂無驅動信號，無輸出的現象。尤其是直流電壓時，常有這一現象。

圖4? 逆變級驅動電路

??? 在逆變器控制中，PI調節器輸出的幅度如果超過三角波的幅度，就會出現過調制的現象，此時，PWM驅動脈寬會過窄或過寬，還會使上述自舉電路工作不正常。因此，必須對占空比的最大值與最小值加以限制。

??? 具體方法是，可以在PI調節器的輸出端作一定的限幅（見圖3），使控制電路不出現過調制的情況，限制PWM的最大、最小占空比，使IR2110的自舉電容C1能及時充電。采用限幅的另一個好處是消除了由于IR2110自舉失敗導致的電路損壞，提高了可靠性。
