圖1所示電路利用MAX3394E實現1.8V至5V雙向電平轉換，系統采用漏極開路端口。

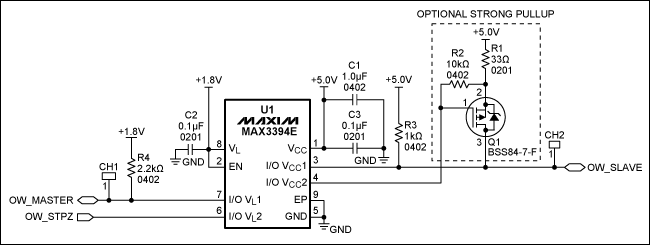

圖1. 1-Wire雙向電平(1.8V至5V)轉換器電路原理圖，注意，引腳I/O VL和I/O VCC具有10kΩ內部上拉。
利用MAX3394E實現1.8V至5V雙向電平轉換電路原理圖
