基于ICL8001G設計的準諧振模式LED驅動技術

ICL8001G是Infineon公司的準諧振模式LED驅動器，精密的PWM可用于相位調光，功率因素大于98%，效率高達90%，工作電壓高達26V。本文介紹了ICL8001G主要特性和亮點，方框圖以及初級控制應用電路圖和EVAL-LED-ICL8001G-Bulb02演示板主要特性，電路圖，材料清單和變壓電路圖。

ICL8001G 產品亮點：

? Quasi-Resonant Control For Highly Efficient LED Driving Solutions

? Primary Side Flyback Control With Integrated PFC And Phase-Cut Dimming

? Integrated HV Startup Cell For Short Time To Light

? Best In Class System BOM For Dimmable LED Bulb

ICL8001G主要特性：

? High, stable efficiency over wide operating range

? Optimized for trailing- and leading-edge dimmer

? Precise PWM for primary PFC and dimming control

? Power cell for Vcc pre-charging with constant current

? Built-in digital soft-start

? Foldback correction and cycle-by-cycle peak current limitation

? VCC over/ under-voltage lockout

? Auto restart mode for short circuit protection

? Adjustable latch-off mode for output overvoltage protection

圖1。ICL8001G方框圖

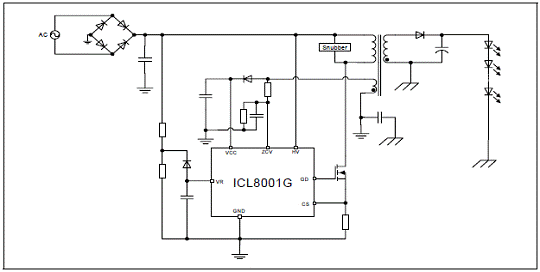

圖2。ICL8001G初級控制應用電路圖

EVAL-LED-ICL8001G-Bulb02演示板

EVAL-LED-ICL8001G-Bulb02 Quasi-Resonant Flyback Converter for Phase Cut Dimming with High Power Factor

The EVAL-LED-ICL8001G-Bulb02 demonstrates the single-stage flyback and PFC controller ICL8001G in an LED Bulb application. Its quasiresonant operation mode, primary side control, integrated PFC and phase-cut dimming control makes it the best in class system solution for dimmable LED bulbs.

EVAL-LED-ICL8001G-Bulb02演示板主要特性：

?High, stable efficiency over wide operating range through quasiresonant operation mode

?Primary side side flyback control with integrated PFC and phase-cut dimming

?Energy efficient phase cut dimming

?Power cell for VCC pre-charging with constant current

?Built-in digital soft-start

?Foldback correction and cycle-by-cycle peak current limitation

?VCC over- and under-voltage lockout

?Auto restart mode for short circuit protection

?Adjustable latch-off mode for output overvoltage protection

?Best in class system BOM for dimmable bulbs

圖3。EVAL-LED-ICL8001G-Bulb02演示板外形圖

圖4。EVAL-LED-ICL8001G-Bulb02演示板電路

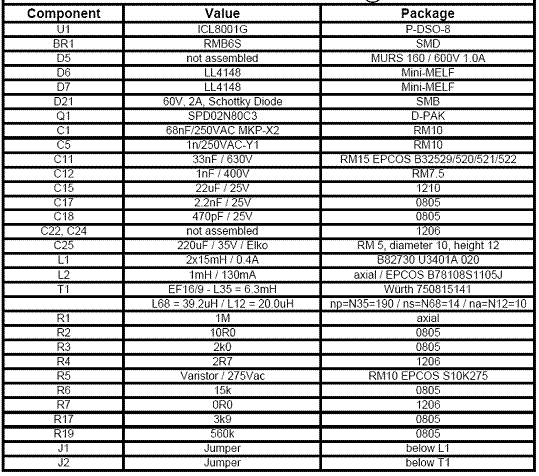

EVAL-LED-ICL8001G-Bulb02演示板材料清單（BOM）：

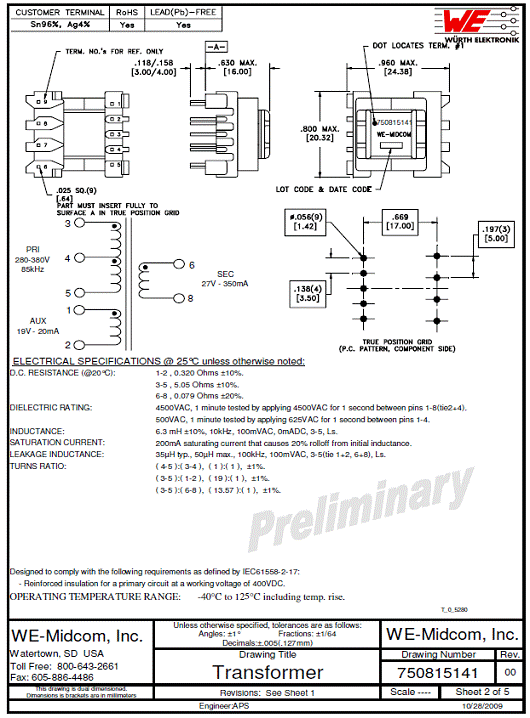

圖5。EVAL-LED-ICL8001G-Bulb02演示板變壓器電路圖

閱讀全文
